Beschreibung
Der Online-Partikelzähler PCE-CPC 100 arbeitet nach dem Prinzip der optischen Streuung, mit
dem die Anzahl der Schwebeteilchen verschiedener Größen in der Luft pro Volumeneinheit
genau erfasst und berechnet werden kann. Er kann die Partikelanzahl von 5 Kanälen von 0,3μm,
0,5μm, 1,0μm, 5,0μm und 10μm gleichzeitig ausgeben (Standardeinheit ist Partikel/28,3L, Einheit
kann auf Partikel /m³ umgestellt werden).
3
Eigenschaften
•
Echtzeitausgabe von Partikelmengen von 0,3μm, 0,5μm, 1,0μm, 5,0μm, 10μm in
Partikel/28,3L oder Partikel/m³
•
Ton- und Lichtalarm, wenn die Partikelmenge den eingestellten Schwellenwert
überschreitet
•
ModBus- und MQTT-Kommunikationsprotokolle verfügbar
•
Echtzeitanzeige im Reinraum der Klasse ISO 14644-1
•
Einheiten umschaltbar zwischen Partikel/28,3L und Partikel /m³.
•
Konstantes Gasentnahmesystem zur Gewährleistung einer stabilen Probennahme
•
Industrielaser für hohe Zuverlässigkeit
4
Arbeitsprinzip
Die Luftprobenahme erfolgt durch einen Ventilator. Wenn die Partikel in der Gasprobe eine
Lichtquelle (Laser) und andere Strahlen passieren, kommt es zur Lichtstreuung; das gestreute
Licht wird durch einen fotoelektrischen Wandler in ein elektrisches Signal (Impuls) umgewandelt
und je größer die Partikel sind, desto größer ist das Impulssignal. Je größer der Wellenwert
(Wellenscheitelwert) ist, umso besser kann die Anzahl der Partikel mit unterschiedlichen
Partikelgrößen durch den Wellenscheitelwert und die Anzahl der Impulse zu diesem Zeitpunkt
ermittelt werden.

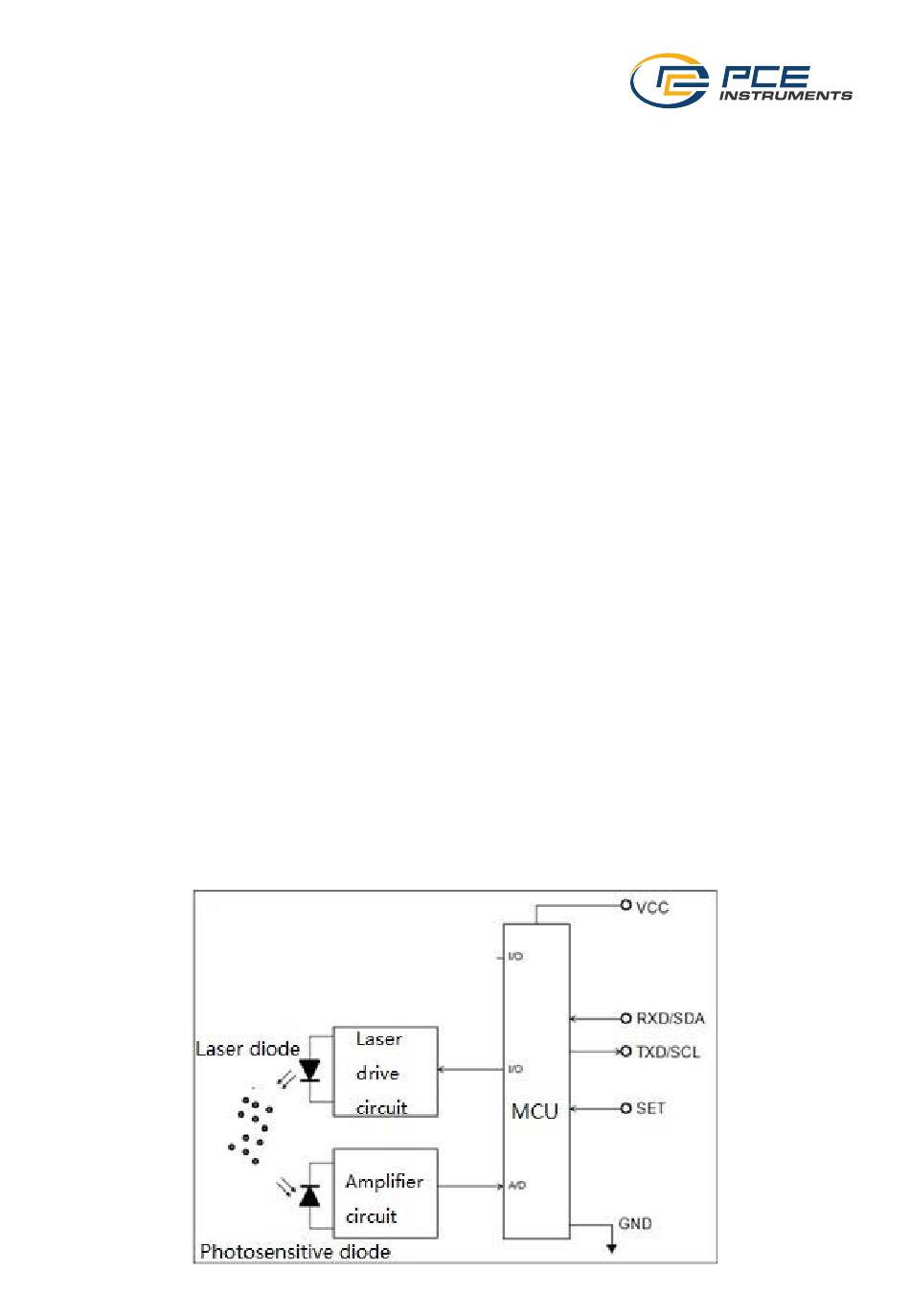

Gemäß dem Blockdiagramm besteht der Lichtquellenteil des PCE-CPC 100 aus einer
Laserröhre, die Licht zur Detektion von Partikeln aussendet, und einer Ansteuerungsschaltung,
der Detektionsteil besteht aus einem lichtempfindlichen Element, das reflektiertes Licht empfängt
und einer Verstärkerschaltung und die Datenverarbeitung und die Kommunikationsausgabe
werden von einem Mikroprozessor erledigt.
Die Partikeldetektion des PCE-CPC 100 funktioniert durch den Betrieb des Ventilators, er einen
Gasstrom erzeugte und die Partikel durchlaufen die Detektionskammer. Das Licht der Laserröhre
wird von den Partikeln gestreut und von der lichtempfindlichen Vorrichtung in elektrische Signale
umgewandelt. Nachdem das elektrische Signal durch Verstärkerschaltung, Filterung und MCU
verarbeitet wurde, wird es in ein digitales Ausgangssignal umgewandelt.
