Sicherheitshinweise zur hydraulischen Einbindung!
•
Werden Absperrorgane in der Vor- und Rücklaufleitung eingesetzt, so ist der Wärmeerzeuger mit einem
separaten Druckausdehnungsgefäß auszustatten.
•
Wird ein Druckausdehnungsgefäß eingebaut, so ist entsprechend DIN 4751 /T2 ein Kappenventil mit
Entleerung einzubauen.
•
Die Zu- und Abflussleitungen der Thermischen Ablaufsicherung dürfen in keinem Fall absperrbar sein.
•
Die Abfluss- bzw- Abblaseleitung des Sicherheitsventils und der Therm. Ablaufsicherung müssen frei sichtbar
in einen Abfluss geführt werden.
•
Lassen Sie die Anlage mind. 1x jährlich von einem Fachmann überprüfen und warten.
Gerco empfiehlt Ihnen den Abschluss eines Wartungsvertrags.
Alle notwendigen Anschlussarbeiten sind durch einen Fachmann (Heizungsfachbetrieb)
vorzunehmen!
Installation – Verbrennungsluftseitiger Anschluss
Der Kaminofen muss über dichte Verbindungen an die
Verbrennungsluftversorgung
angeschlossen werden. Dazu verfügt der Kaminofen über
einen Ø100 mm Anschlussstutzen, über den die Primär-,
Sekundär- und Tertiärluftversorgung der Feuerstätte
erfolgt.
Die Verbrennungsluftleitung kann wahlweise durch die
Rückwand, wie auch direkt unter dem Kaminofen zum
Verbrennungsluftanschlussstutzen (siehe
Montageschablone) zugeführt werden.
Der Anschluss vom Zuluftkanal oder Zuluftschacht erfolgt
mit Hilfe eines flexiblen Aluminium-Wellschlauchs
0,5 bis 1,0 m). (als Zubehör erhältlich)
Auf einen dichten Anschluss der Zuluftleitung ist zu achten!

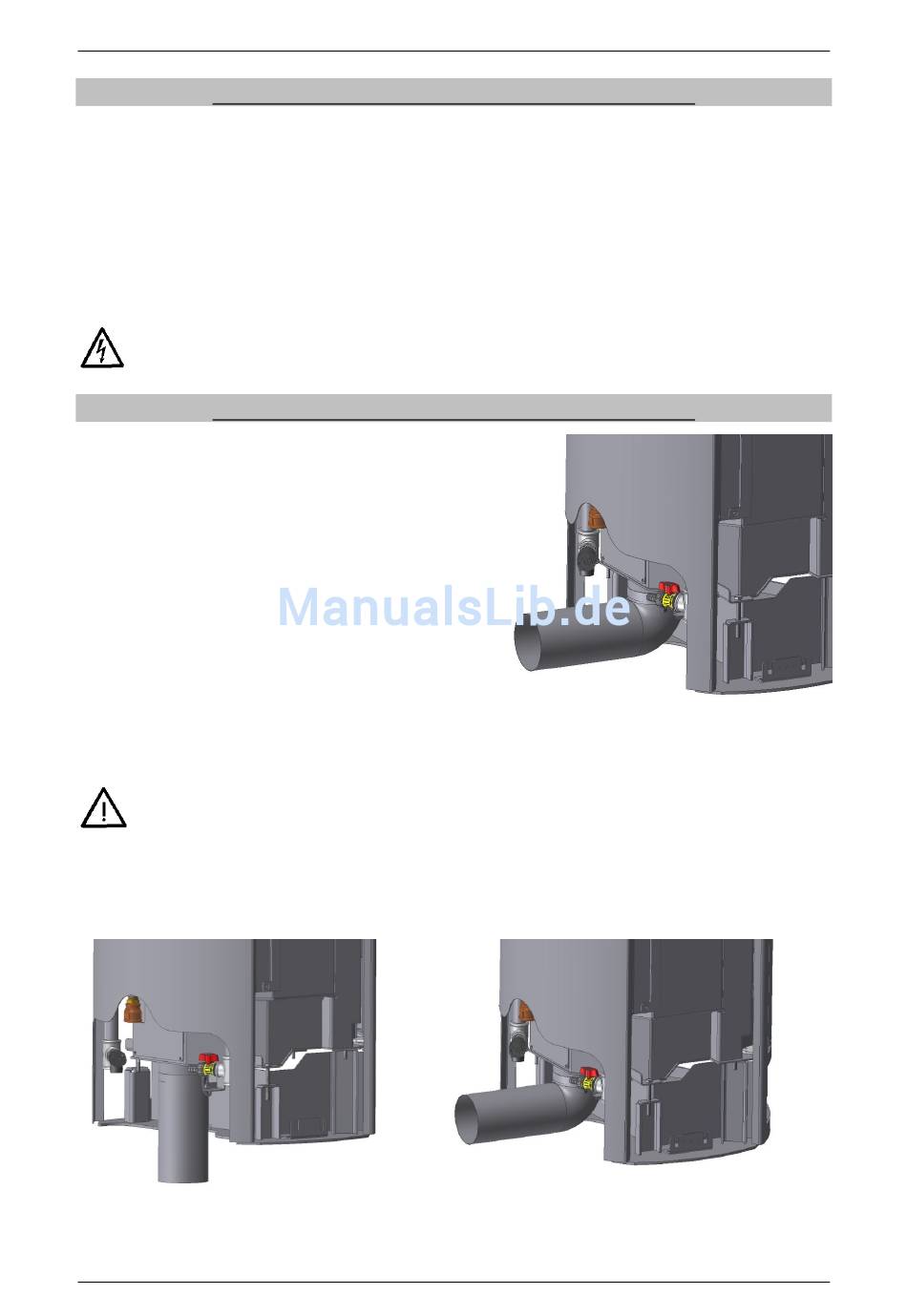

Der Verbrennungsluftanschluss kann wahlweise aus dem Boden (Abb.1) (Anschluss nach Montageschablone) oder
aus der Wand (Abb.2) erfolgen.
Abb.: Verbrennungsluftanschluss nach unten
und
an
die
Abgasanlage
(Ø
100 mm,
- 21 -
Abb.: Verbrennungsluftleitung
Abb.: Verbrennungsluftanschluss nach hinten
