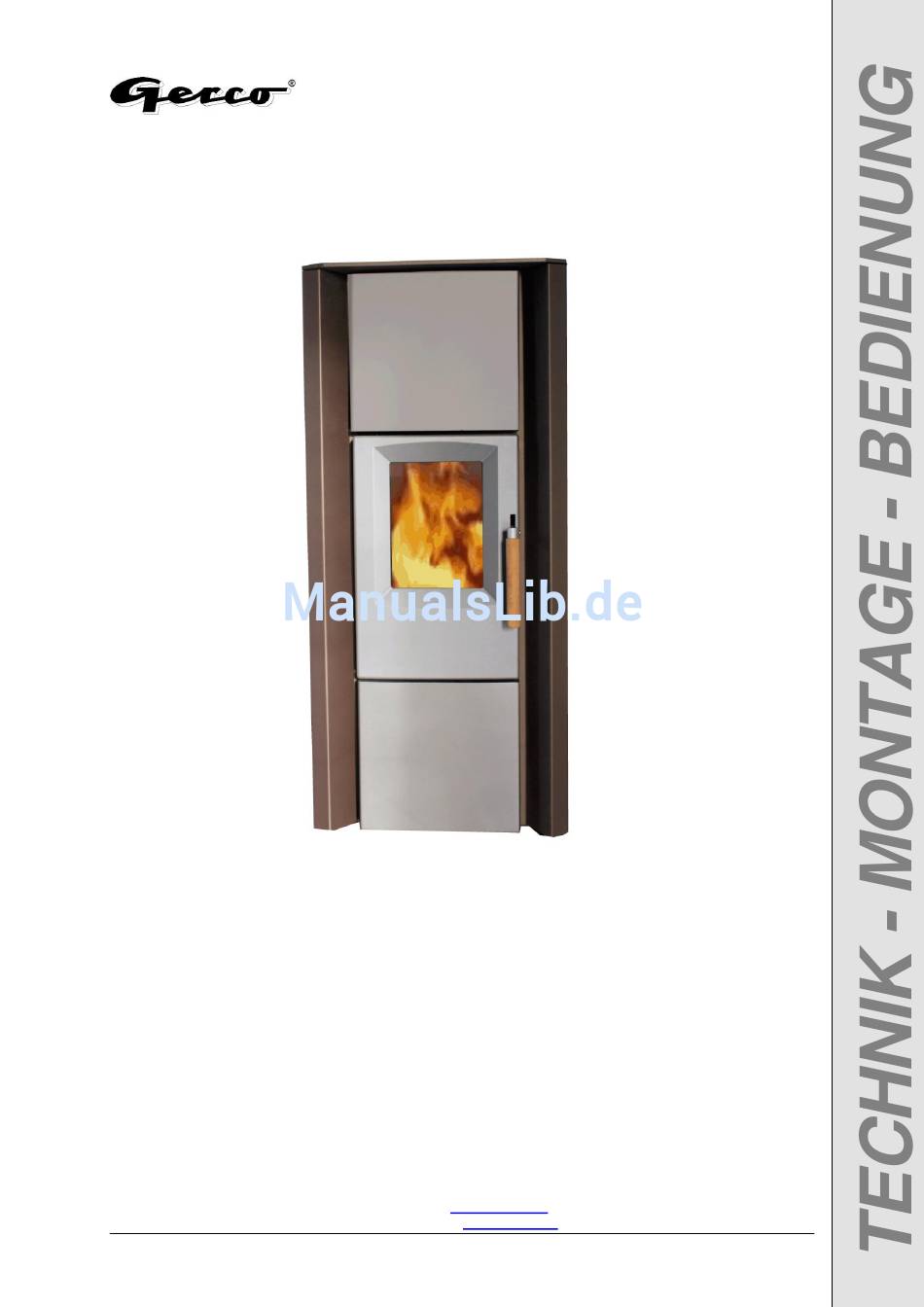

Lesen Sie vor Inbetriebnahme und Gebrauch
des Gerätes diese Anleitung!

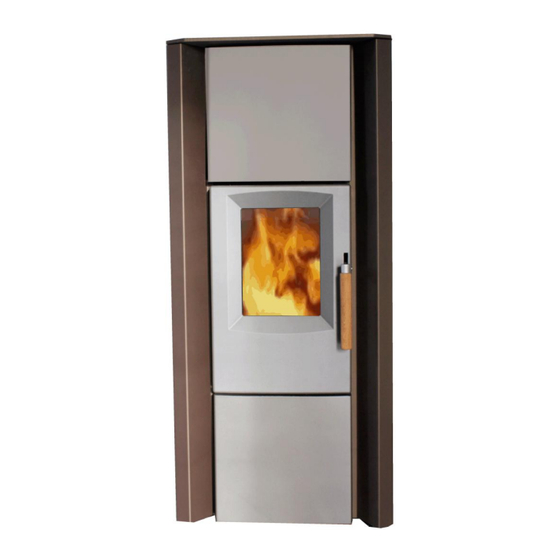

Pelletkaminofen
Der wassergeführte Pelletkaminofen modular GM8 bietet durch seine ausgereifte Technik und
Konstruktion optimale Voraussetzungen für eine wirtschaftliche, energiesparende und damit
umweltschonende Wärmeerzeugung.
Durch die Kombination mit der vorhandenen Warmwasser-Heizungsanlage und einem Wärme-
Pufferspeicher (siehe Abbildung auf Seite 21ff.) kann der wassergeführte
Pelletkaminofen MODULAR GM8 ein Optimum an Wirtschaftlichkeit und Leistung erbringen.
®
GERCO
Heiztechnik
Scheffer Energy Systems GmbH
modular GM8
Email:
info@gerco.de
Internet:
www.gerco.de
Tel: +49 (0) 2581 / 78427-0
Fax: +49 (0) 2581 / 78427-400
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gerco modular GM8
Inhaltszusammenfassung für Gerco modular GM8
- Seite 1 Lesen Sie vor Inbetriebnahme und Gebrauch des Gerätes diese Anleitung! Pelletkaminofen modular GM8 Der wassergeführte Pelletkaminofen modular GM8 bietet durch seine ausgereifte Technik und Konstruktion optimale Voraussetzungen für eine wirtschaftliche, energiesparende und damit umweltschonende Wärmeerzeugung. Durch die Kombination mit der vorhandenen Warmwasser-Heizungsanlage und einem Wärme- Pufferspeicher (siehe Abbildung auf Seite 21ff.) kann der wassergeführte...
-
Seite 2: Inhaltsverzeichnis
Pelletkaminofen modular GM8 Inhaltsverzeichnis INHALTSVERZEICHNIS ........................- 2 - ALLGEMEINE ANGABEN ........................- 3 - LIEFERUMFANG ...........................- 7 - INSTALLATIONSANLEITUNG .......................- 8 - INSTALLATIONSVARIANTEN ......................- 10 - ANLAGEN - HYDRAULIK ........................- 10 - ABMESSUNGEN ..........................- 11 - INFORMATION FÜR DEN HEIZUNGSFACHMANN ................- 12 - HYDRAULISCHE EINBINDUNG IN DAS VORHANDENE NETZ............ -
Seite 3: Allgemeine Angaben
Pelletkaminofen MODULAR GM8 Allgemeine Angaben Symbolbeschreibung Einleitung Sie haben sich für den Pellet-Kaminofen modular GM8 entschieden, und haben damit eine gute Wahl getroffen. Wir bedanken uns für Ihr entgegengebrachtes Vertrauen und wünschen Ihnen viele behagliche Stunden mit dem Pellet-Kaminofen. Hoher Bedienkomfort und einfache Handhabung zeichnen dieses Heizmöbel aus. - Seite 4 Startphase aktiviert die Kesselsteuerung die Glühzündung Die Pellets entzünden sich ab einer Temperatur von ca. 200°C nach ca. 5 - 6 Minuten. Der Pellet-Kaminofen modular GM8 ermöglichen dann einen Dauerbetrieb -je nach Heizleistung - von bis zu 24h. Die Höhe der Leistungsheizstufe hängt von der Temperatur- Differenz zwischen Soll- und lst-Temperatur des Aufstellungs- raumes ab.
- Seite 5 Pelletkaminofen MODULAR GM8 Vorteile: • Behaglicher Komfort Pellets sind leicht zu handhaben, praktisch in 15 - 20 kg Säcken verpackt, oder als Silo-Ware erhältlich. Dieser kompakte Brennstoff bietet maximalen Komfort bei gleichzeitig hohem Wirkungsgrad und großer Umweltverträglichkeit. • Einfache Bedienung Über die im Pellet-Kaminofen eingebaute Regelung lassen sich per serienmäßigem Raumregelgerät...
- Seite 6 Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung der gesamten Systemanlage erforderlich. Bei Veränderungen am Pellet-Kaminofen modular GM8 erlischt die Gewährleistung! Ein sicherer Betrieb ist dann nicht mehr gegeben. Unsachgemäß ausgeführte Arbeiten können zu Verletzungen oder zu Sachschäden führen.
-
Seite 7: Lieferumfang
Pelletkaminofen MODULAR GM8 Lieferumfang Wasserführender Pellet-Kaminofen modular GM8 • für die Verfeuerung von Holzpellets nach DINplus / ÖNORM 7135. • Kesselkörper aus Stahlblech S235JRG2 geschweißt, zur Einbindung in geschlossenen Warmwasserheizungsanlagen, nur als Zusatzheizquelle. • Massive Gusstür mit großer Panoramascheibe, Anschlüsse für Kessel-Vor- und Rücklauf, Sicherheitsventil, Entlüfter, Thermometer, Sicherheitstemperaturbegrenzer, Abgasgebläse,... -
Seite 8: Installationsanleitung
Pelletkaminofen modular GM8 Installationsanleitung Technischer Aufbau - 8 -... - Seite 9 Pelletkaminofen MODULAR GM8 - 9 -...
-
Seite 10: Installationsvarianten
Pelletkaminofen modular GM8 Installationsvarianten Anlagen - Hydraulik Die aufgeführten Anlagenvarianten zeigen unverbindliche Beispiele für die Installation, und den Anlagenaufbau. Die elektrische Verknüpfung zwischen den einzelnen Komponenten können Sie aus den gesonderten Anleitungen entnehmen. Beispielschema Ofen-Puffer Beispielschema Der Einsatz eines Pufferspeichers ist zwingend vorgeschrieben. Er dient als hydraulische Weiche. -
Seite 11: Abmessungen
Pelletkaminofen MODULAR GM8 Abmessungen - 11 -... -
Seite 12: Information Für Den Heizungsfachmann
Vorschriften durchgeführt werden. Technische Information Händigen Sie die technische Information dem Anlagenbetreiber aus. Sie sollte in unmittelbarer Nähe des Pellet-Kaminofen modular GM8 deponiert werden. Unterrichten Sie den Anlagenbetreiber über die Handhabung und Wirkungsweise des Gerätes und seiner Sicherheitseinrichtungen. - Seite 13 Pelletkaminofen MODULAR GM8 Zuluftanschluss Jeder Pellet-Kaminofen Typ modular GM8 besitzt einen Anschlussstutzen (DN 40) für die Verbindungsleitung der externen Luftansaugung. Achtung: Verwenden Sie ausschließlich Metallrohre, Rohre aus Kunststoff oder Aluminium sind nicht zugelassen. Es wird empfohlen die Ansaugung außerhalb des Ofens auf NW 70mm zu erweitern, damit bei Volllast kein Luftmangel bei der Verbrennung auftreten kann.
- Seite 14 Pelletkaminofen modular GM8 Rückbrandsicherung Ein am Pellet-Fallschacht angebrachter Temperaturbegrenzer erkennt ein eventuelles Zurückbrennen aus der Brennerschale zum Brennstoffvorratsbehälter. Beim Überschreiten einer Temperatur von 85° schaltet dieser die Dosierförderschnecke aus (die Pellet-Zuführung wird gestoppt). Differenzdruckschalter Der Druckschalter misst die Druckdifferenz zwischen Brennkammer und Aufstellraum.
-
Seite 15: Hydraulische Einbindung In Das Vorhandene Netz
Pelletkaminofen MODULAR GM8 Hydraulische Einbindung in das vorhandene Netz Bei der hydraulischen Einbindung ist eine zusätzliche Umwälzpumpe erforderlich. Pufferspeicherauslegung Für die Auslegung für einen Pufferspeicher in Verbindung mit dem Pellet-Kaminofen kann man folgenden Rechenweg benutzen. Dabei ist Q = die gespeicherte Wärmemenge in kW, m = der Speicherinhalt in Liter (kg), c = spez. -
Seite 16: Schaltplan
Pelletkaminofen modular GM8 Schaltplan - 16 -... -
Seite 17: Aufstellung
Pelletkaminofen MODULAR GM8 Aufstellung Die richtige Aufstellung des Pellet-Kaminofen ist entscheidend für eine gleichmäßige Beheizung des Wohnraumes. Diese erfolgt überwiegend über die Abstrahlungsleistung der Ofentür. Zur Aufstellung siehe auch hierzu Seite 12. Der Pellet-Kaminofen wird stehend auf einer Holzpalette geliefert (Bild 1). - Seite 18 Pelletkaminofen modular GM8 verbleibenden Kunststoffauflagen. Sämtliche Verkleidungsteile sind im Anlieferungszustand montiert. Der Gesamte Deckel liegt auf 4 Magnet-Haltern auf und muss vor der Inbetriebnahme entfernt werden (Bild 5) Bild 5 Weiterhin müssen vor der Inbetriebnahme die Einschubbleche, Seitlich, entnommen werden um an die Hydraulischen Anschlüsse zu...
-
Seite 19: Elektrischer Anschluss
Pelletkaminofen MODULAR GM8 Elektrischer Anschluss Es müssen die geltenden Richtlinien und Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen des Pellet-Kaminofen durch den Fachmann Netzstecker ziehen, oder die Zuleitung über den allpolig schaltenden Betriebsschalter spannungsfrei schalten! Netzanschluss Lassen Sie durch einen Elektrofachmann in unmittelbarer Nähe des Pellet-Kaminofens eine Schuko-... -
Seite 20: Inbetriebnahme
Pelletkaminofen modular GM8 Inbetriebnahme Der gleichzeitige Betrieb des Pellet-Kaminofen in Verbindung mit einer raumtechnischen Anlage (z.B. kontrollierte Be- und Entlüftung, Dunstabzug, usw.) kann zu Störungen beim Startversuch und beim Verbrennen der Holzpellets führen. Zu Fragen diesbezüglich und zu den behördlichen Richtlinien, den gemeinsamen Betrieb betreffend, kontaktieren Sie bitte Ihren Heizungs- und Lüftungsbaumeister. - Seite 21 Pelletkaminofen MODULAR GM8 Hinweise zur Installation Der Pellet-Kaminofen ist dauernd an Spannung zu belassen, um die Funktionsbereitschaft jederzeit sicherzustellen. Vorgelagerte Netzschalter sind somit auf Not- oder Hauptschalter zu beschränken, die üblicherweise auf Betriebsstellung belassen werden. Inbetriebnahme und Reglertest Um sicherzustellen, dass der Regler und die dazugehörende Einrichtung in funktions-tüchtigem Zustand sind, können am DC 5851 nach dem Einschalten des Kessels nachstehende Abklärungen...
- Seite 22 Pelletkaminofen modular GM8 Prüfung der Fühler, sowie der Regelanforderungen (Soll und Richtwerte) Istwert = Messwert, Ergebnis; ermöglicht die Temperaturfühlerprüfung Sollwert = aktuell errechneter Regelwert (Einstellknopf B zuerst schnell, dann langsam drehen) - 22 -...
- Seite 23 Pelletkaminofen MODULAR GM8 Hinweis: Fehlerhafte oder nicht angeschlossene Fühler werden mit - - - angezeigt Hilfe zur Fehlerbehebung Informationen zu möglichen Fehlern entnehmen Sie nachfolgender Tabelle. - 23 -...
-
Seite 24: Reinigung Und Wartung
Pelletkaminofen modular GM8 Reinigung und Wartung Achtung! Bitte befolgen Sie die nachstehenden Reinigungsanweisungen. Die Nichtbeachtung kann zu Funktionsstörungen des Pellet-Kaminofens führen. Der Feuerungsautomat verfügt über einen automatischen Reinigungsintervall des Brennereinsatzes (werksseitige Einstellung alle 2h), durch vollständigen Ausbrand und anschließendem Neustart. - Seite 25 Pelletkaminofen MODULAR GM8 Tägliche Reinigung Nur ein Brennereinsatz, der sauber ist, kann einen problemlosen Betrieb des Pellet-Kaminofens gewährleisten. Allerdings hängen die Reinigungsintervalle von der Qualität der Holzpellets ab. Wann der Brenner zu reinigen ist, erkennen Sie durch eine einfache Sichtprüfung, die täglich, spätestens jedoch bei jeder Nachfüllung der Pellets zu erfolgen hat.
- Seite 26 Pelletkaminofen modular GM8 Wöchentliche Reinigungsarbeiten Die in dem Pellet-Kaminofen befindlichen Rauchgaszüge lassen sich im wöchentlichen Abständen leicht reinigen. Öffnen Sie den Service- deckel und ziehen die Gestänge über die Kugelgriffe 5 bis 6 mal hoch und wieder runter. Dieses sollte bei kaltem Ofen erfolgen um Verbrennungen an den Händen zu vermeiden.
- Seite 27 Pelletkaminofen MODULAR GM8 Halbjährliche Reinigungs- und Wartungsarbeiten Die folgenden Wartungsarbeiten sind nach der Verbrennung von ca. 400 kg Holzpellets, jedoch mindestens zweimal jährlich durchzuführen. So garantieren Sie einen sicheren und energieeffizienten Betrieb des Pellet-Kaminofens. Reinigung des Ascheauffangraums Untere Frontverkleidung anheben und nach vorne ziehen.
- Seite 28 Pelletkaminofen modular GM8 Reinigung der Rauchgaszüge Dieser Reinigungsvorgang muss im kalten Zustand des Ofens geschehen. Achtung ! Vergewissern Sie sich vorher, dass der Netzstecker gezogen Ist. Um an die Rauchgaszüge zu gelangen, müssen vorher in den dargestellten Schritten einige Verkleidungs- und Isolierteile demontiert werden.
-
Seite 29: Pellet-Qualitäten Und Allgemeine Hinweise
Pelletkaminofen MODULAR GM8 Pellet-Qualitäten und Allgemeine Hinweise - 29 -... -
Seite 30: Eg-Konformitätserklärung
Pelletkaminofen modular GM8 EG-Konformitätserklärung - 30 -... -
Seite 31: Herstellererklärung
Pelletkaminofen MODULAR GM8 Herstellererklärung - 31 -... - Seite 32 Pelletkaminofen modular GM8 Scheffer Energy Systems GmbH Splieterstr. 70, 48231 Warendorf eMail: info@gerco.de Web: www.gerco.de Ein Unternehmen der SCHEFFER Gruppe www.scheffer.de Geschäftsführer: Thomas Scheffer Amtsgericht Münster HRB 12501 - 32 -...
