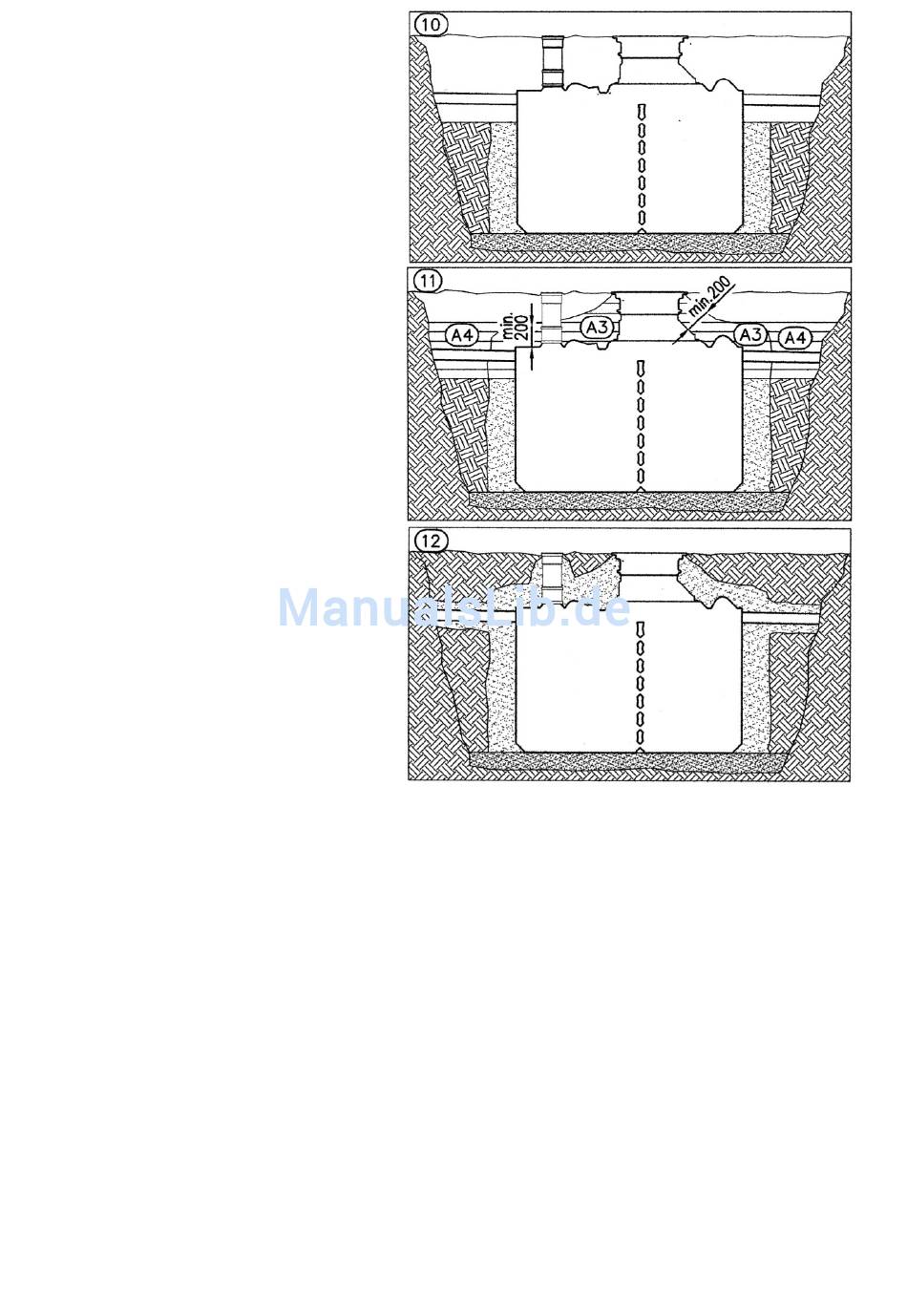

Die Verrohrung und Schacht zur
Schlammentsorgung werden
angebracht.
Der Raum im oberen Bereich des
Behälters wird verfüllt und verdichtet
wie bei Bild 7 beschrieben.
Das Schachtsystem ist mindestens 200
mm dick zu verfüllen und zu
verdichten.
Etwa 200 mm oberhalb der
Tankoberseite kann die Verfüllung A4
ohne Verdichtung aufgebracht werden.
Darstellung des eingebauten Behälters
mit einer Ausstattung für die
begehbare Version.
Detaillierte Darstellungen des Einbaus
bei höheren Verkehrslasten finden sich
in den technischen Dokumentationen
für das PKW-Komplett-Set
(DORW2126) und den Zwischenring
(DORW2127), siehe auch Punkt 1.4).
HINWEIS zu Zwei-Behälter-Anlagen:
Beim Setzen der beiden Behälter muss darauf geachtet werden, dass beide Behälter auf
gleicher Höhe sitzen!
Weitere Hinweise zur Montage entnehmen Sie bitte der Technischen Dokumentation SOLIDO
(DOKK5105) bzw. FLUIDO (DOKK3101)
MONOLITH II
DOKK8303
15.04.2014
10 /16
