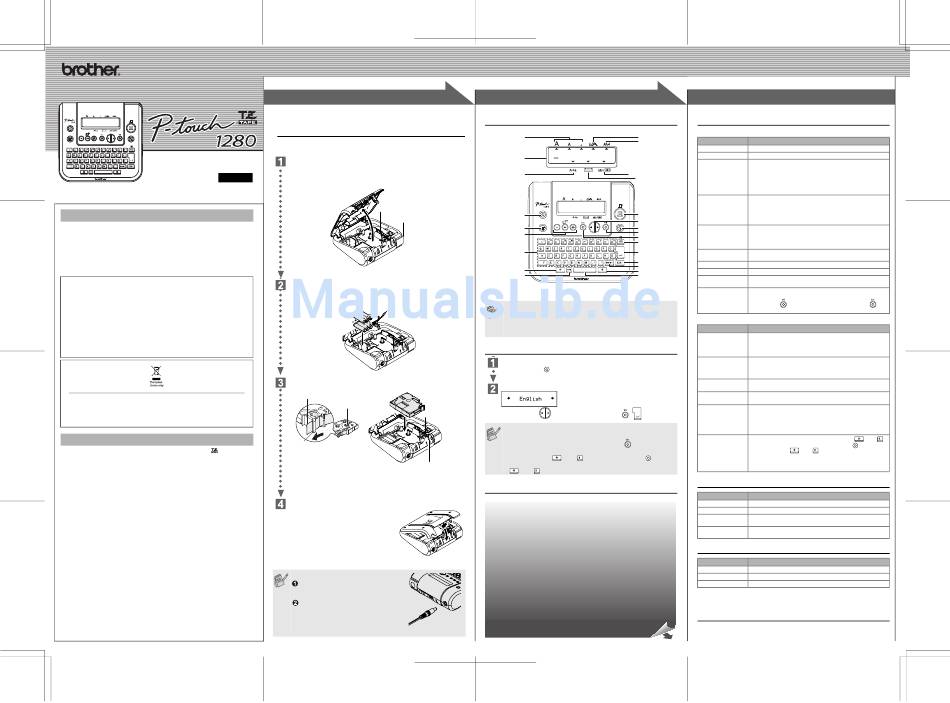

Brother P-touch 1280 Bedienungsanleitung

Bedienungs-
anleitung
Deutsch
www.P-touch.com
LN7429001
Gedruckt in China
EINLEITUNG

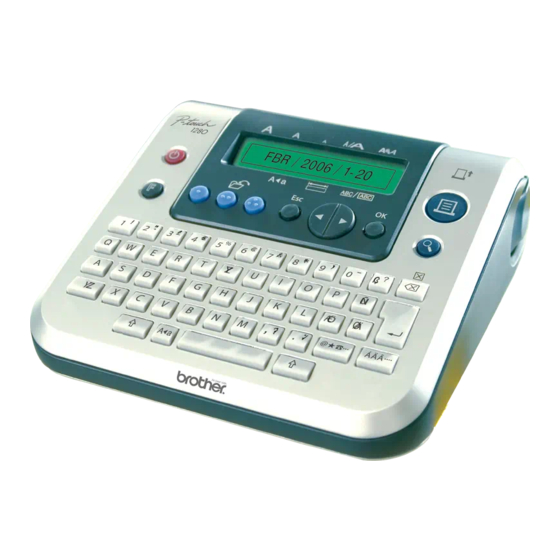

Mit dem elektronischen Beschriftungssystem P-touch 1280 können Sie
selbstklebende Etiketten für jeden Zweck - im Büro, im Labor oder zu Hause
- einfach und bequem beschriften. Es stehen verschiedene Schriftgrößen,
Druckstile und Rahmen zur Verfügung, um die Etiketten abwechlsungsreich
zu gestalten. Durch eine Vielzahl von Schriftbandkassetten können Etiketten
in unterschiedlichen Farben und Breiten gedruckt werden.
Lesen Sie diese Anleitung vor der Verwendung des Gerätes aufmerksam
durch und bewahren Sie sie zum späteren Nachschlagen griffbereit auf.
Konformitätserklärung
Die Firma BROTHER INDUSTRIES, LTD.
15-1, Naeshiro-cho, Mizuho-ku, Nagoya 487-8561, Japan
bestätigt, dass das Beschriftungssystem PT-1280 den folgenden Bestimmungen ent-
spricht:
EMC: EN55022:1998/A1: 2000/A2: 2003 Klasse B
EN55024:1998/A1: 2001
EN61000-3-2: 2000
EN61000-3-3: 1995/A1: 2001
und mit den Richtlinien 89/336/EEC (gemäß der Änderungen 91/263/EEC und 92/31/
EEC) übereinstimmt. Der optionale Netzadapter stimmt mit den Bestimmungen EN
60950 überein und entspricht den Schwachstrom-Richtlinien 73/23/EEC.
Herausgegeben von: BROTHER INDUSTRIES, LTD.
Personal & Home Company
Development & Production Dept.
Hinweis: Kennzeichnung gemäß der EU-Richtlinie 2002/96/EC sowie EN50419.
Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtlinie 2002/96/EC.
Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen
Sammelstelle zum recyceln abgegeben werden muss (kostenlos). Eine Entsorgung
über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umwelt-
schutz. (Nur innerhalb der EU)
ALLGEMEINE HINWEISE
• Verwenden Sie nur die originalen Brother TZ-Schriftbänder ( ).
• Reinigen Sie das Gerät nicht mit Alkohol oder anderen organischen Lösungsmitteln.
Verwenden Sie zum Reinigen nur ein weiches, trockenes Tuch.
• Berühren Sie nicht den Druckkopf. Verwenden Sie zum Reinigen des Druckkopfes
nur ein Wattestäbchen.
• Berühren Sie nicht die Klinge der Schneideeinheit, um Verletzungen zu vermeiden.
• Drücken Sie nicht fest auf das LC-Display, damit das Glas nicht beschädigt wird.
• Legen Sie keine Gegenstände auf das Gerät. Achten Sie auch darauf, dass keine
Fremdkörper in das Gerät gelangen.
• Lassen Sie keine Gummi- oder Kunststoffgegenstände auf dem Gerät liegen, weil da-
durch Flecken entstehen können.
• Setzen Sie das Gerät niemals hohen Temperaturen oder hoher Feuchtigkeit aus. Las-
sen Sie es nicht in einem in der Sonne geparkten Autos liegen.
• Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie das Gerät vor Näs-
se und direktem Sonnenlicht.
• Ziehen Sie niemals am Schriftband, weil dadurch die Bandkassette beschädigt
werden kann.
• Versuchen Sie nicht, das Schriftband während des Druckens oder des Bandvorlaufs
abzuschneiden, weil es dadurch beschädigt werden kann.
• Versuchen Sie nicht zu drucken, wenn die Bandkassette leer oder keine Bandkasset-
te eingelegt ist, weil dadurch der Druckkopf beschädigt werden kann.
• Ziehen Sie den Netzadapter (Sonderzubehör) ab bzw. nehmen Sie die Batterien aus
dem Gerät, wenn es längere Zeit nicht benutzt werden soll. (Hinweis: Wenn die
Stromversorgung länger als 3 Minuten unterbrochen wird, werden alle Daten im Ar-
beits- und Textspeicher gelöscht. Sprach- und Funktionseinstellungen werden zurück
gesetzt.)
• Achten Sie darauf, dass Sie die Batterien in der richtigen Position einlegen. Verwen-
den Sie nicht alte und neue Batterien oder Alkaline-Batterien mit Batterien anderen
Typs in einem Batteriensatz, da die Batterien sonst auslaufen könnten.
• Verwenden Sie nur den speziell dieses Gerät entwickelten Netzadapter (G1), um
Beschädigungen oder Fehler zu vermeiden.
1
1
VORBEREITUNG
Energieversorgung und Schriftband-
kassette
Schalten Sie den P-touch aus, bevor Sie Schriftbandkassette oder Batterien wechseln.
Öffnen Sie den Bandfachdeckel, indem Sie auf den genoppten Teil oben
am Gerät drücken.
Falls sich bereits eine Schriftbandkassette und Batterien im Fach befinden, neh-
men Sie diese gerade nach oben heraus.
Druckkopf
Bandabschneider
Legen Sie sechs neue Alkalibatterien (Typ Micro LR03, AAA) ein. Achten
Sie dabei auf die korrekte Ausrichtung der Pole. Ersetzen Sie immer alle
sechs Batterien gleichzeitig mit neuen Batterien.
Legen Sie die Schriftbandkassette so ein, dass sie einrastet.
Bandende
Transportknopf
Schneideklinge
Bandführung
Bandausgabeschlitz
• Vergewissern Sie sich, dass das Bandende unter den Führungen liegt.
• Falls das Band in der neuen Kassette nicht richtig gespannt ist, drehen Sie den
Transportknopf mit dem Finger in Pfeilrichtung.
• Verwenden Sie nur die originalen Brother TZ-Schriftbänder.
Schließen Sie den Bandfachdeckel, bis er hörbar einrastet.
Schieben Sie das Band einmal vor (siehe Band-
vorlauf). Drücken Sie dann auf den Bandab-
schneider, um das Band abzuschneiden.
Optionaler Netzadapter (Modell G1).
Stecken Sie den kleinen Stecker des
Netzadapters in die Netzanschluss-
buchse an der Oberkante des Gerätes.
Stecken Sie den Netzstecker des Adap-
ters in eine Netzsteckdose.
Um Datenverlust zu vermeiden, sollten 6 Al-
kalibatterien (Typ Micro LR03, AAA) einge-
legt werden, bevor der Netzadapter
abgezogen wird.
2
2
BEDIENUNG
Tastatur und LC-Display
Breite
Größe
Stil
Cursor
Unterstreichen/
Caps-Modus Rahmen
Etikettenlänge
Ein/Aus-Taste Drucktaste
Cursor-Taste
Funktionstaste
Vorschautaste
OK-Taste
Speichertasten
Esc-Taste
Löschtaste
Buchstaben-/
Eingabetaste
Zifferntasten
Akzenttaste
Symboltaste
Umschalttaste
Umschalttaste
Caps-Taste
Leerzeichen-
taste
• Im Display wird eine Zeile mit bis zu 15 Zeichen angezeigt, Sie
können aber Text mit bis zu 80 Zeichen eingeben.
• Um an den Anfang oder das Ende des Textes zu gelangen, ver-
wenden Sie die Cursor-Taste bei gedrückt gehaltener Umschalt-
taste.
Inbetriebnahme-Einstellungen
Schalten Sie Ihr Gerät ein.
Drücken Sie dazu , nachdem Sie 6 AAA-Batterien eingelegt oder den optio-
nalen Netzadapter angeschlossen haben.
Wählen Sie die gewünschte Sprache (Auswahl kann variieren).
Wählen Sie mit eine Sprache und drücken Sie / .
• Das Gerät schaltet sich automatisch ab, wenn fünf Minuten lang
keine Taste betätigt wird.
• Um eine Funktion abzubrechen, drücken Sie .
• Um die Einstellungen zurückzusetzen, schalten Sie das Gerät aus.
Halten Sie dann und gedrückt während Si drücken,
e
um das Gerät wieder einzuschalten. Lassen Sie dann die Tasten
und .
wieder los
Etiketten erstellen
Auf der Rückseite sind die Schritte zur Erstellung von
Etiketten dargestellt.
[INBETRIEBNAHME]
3
3
ALLGEMEINES
Fehler und Abhilfe
Fehlermeldungen
Meldung Ursache/Abhilfe
Batt. schwach! Die Batterien sind zu schwach.
Batt. prüfen! Die eingelegten Batterien werden schwach.
Ungültig! • Sie haben die Nummerierungsfunktion gewählt, ohne dass
sich Text an der Cursorposition befindet.
• Sie haben ein ungültiges Zeichen für die Nummerierung
gewählt.
• Sie haben eine ungültige Zahl für die Tabulator- oder die Eti-
kettenlänge gewählt.
Kein Text! • Sie haben versucht, einen gespeicherten Text zu drucken,
obwohl kein Text gespeichert ist.
• Sie haben versucht zu drucken, ohne Text einzugeben.
• Sie haben versucht, die Kopier-, Nummerierungs- oder Spie-
gelschriftfunktion zu verwenden, ohne Text einzugeben.
Zeilenlimit! • Sie haben versucht, mit der Eingabetaste eine dritte Zeile
einzugeben.
• Sie haben versucht, einen zweizeiligen Text auf einem 3,5
mm oder 6 mm breiten Schriftband auszudrucken.
Keine Kassette! Sie haben versucht, ein Etikett zu drucken, ohne dass eine
Schriftbandkassette eingelegt ist.
Schneidfehler! Während des Druckens wurde der Bandabschneider gedrückt.
Voll! Sie haben bereits die max. Zeichenzahl (80) eingegeben.
Text zu lang! Die Textlänge überschreitet die eingestellte Etikettenlänge oder
die im gewählten Autoformat festgelegte Einstellung.
Kein Rahmen OK? Sie haben versucht, ein Etikett mit Rahmen auf einem 3,5 mm
breiten Schriftband auszudrucken.
(Drücken Sie , um ohne Rahmen zu drucken, oder
den Druckvorgang abzubrechen.)
Problemlösungen
Problem Abhilfe
Nach dem Einschal- • Prüfen Sie, ob die Batterien richtig eingelegt sind.
ten des Gerätes
• Ersetzen Sie die Batterien, falls sie zu schwach sind.
erscheint nichts im
• Vergewissern Sie sich, dass der optionale Netzadapter (G1)
Display.
richtig angeschlossen ist .
Es wird nichts • Prüfen Sie, ob die Schriftbandkassette richtig eingelegt ist.
gedruckt oder die • Falls die Bandkassette leer ist, legen Sie eine neue ein.
Schrift ist ver-
schwommen.
Die gedruckten Zei- • Die Batterien sind eventuell zu schwach. Legen Sie einen
chen sind verzerrt. neuen Batteriensatz ein.
Der Speicher ist • Die Batterien sind eventuell zu schwach. Legen Sie einen
gelöscht. neuen Batteriensatz ein.
Auf dem gedruckten • Es befindet sich eventuell Staub am Druckkopf. Nehmen Sie
Etikett erscheint eine
die Bandkassette heraus und wischen Sie den Druckkopf
durchgezogene Linie.
vorsichtig mit einem Wattestäbchen ab.
• Der Druckkopf kann auch leicht mit der optionalen Druckkopf-
Reinigungskassette (TZ-CL3) gereinigt werden.
Das Gerät reagiert
• Schalten Sie das Gerät aus. Halten Sie dann und
nicht auf Eingaben
gedrückt, während Sie das Gerät wieder mit einschalten.
(z. B. geschieht
Lassen Sie nun und wieder los.
nichts beim Drücken
• Hinweis: Der Text und die Formateinstellungen im Display
von Tasten, obwohl
das Gerät einge- sowie alle gespeicherten Texte werden dadurch gelöscht und
schaltet ist). die Sprach- und Funktionseinstellungen zurückgesetzt.
Technische Daten
Spezifikationen
159,6 mm (B) × 150,9 mm (T) × 60 mm (H)
Abmessungen
Gewicht 470 g (ohne Batterien und Schriftbandkassette)
Energieversorgung Sechs Alkalibatterien (Typ Micro LR03, AAA) oder optionaler
Netzadapter (Modell G1)
Schriftbandkassette Brother TZ-Schriftbänder in folgenden Breiten :
3,5 mm, 6 mm, 9 mm, 12 mm
Zubehör
(kann je nach Ausstattung unterschiedlich sein)
Zubehör Bezeichnung
Schriftbandkassette Siehe den beigelegten Schriftbänder-Katalog.
Netzadapter Modell G1
Schneideeinheit TC-5 (austauschbar)
Wenn die Schneideklinge stumpf geworden ist und das Schriftband nicht mehr sauber
abschneidet, kaufen Sie bei Ihrem Brother Vertriebspartner eine neue Schneideeinheit
(TC-5) und setzen diese in den P-touch ein.
Kontaktinformation
Siehe die Website www.brother.de oder http://www.P-touch.com/
, um
