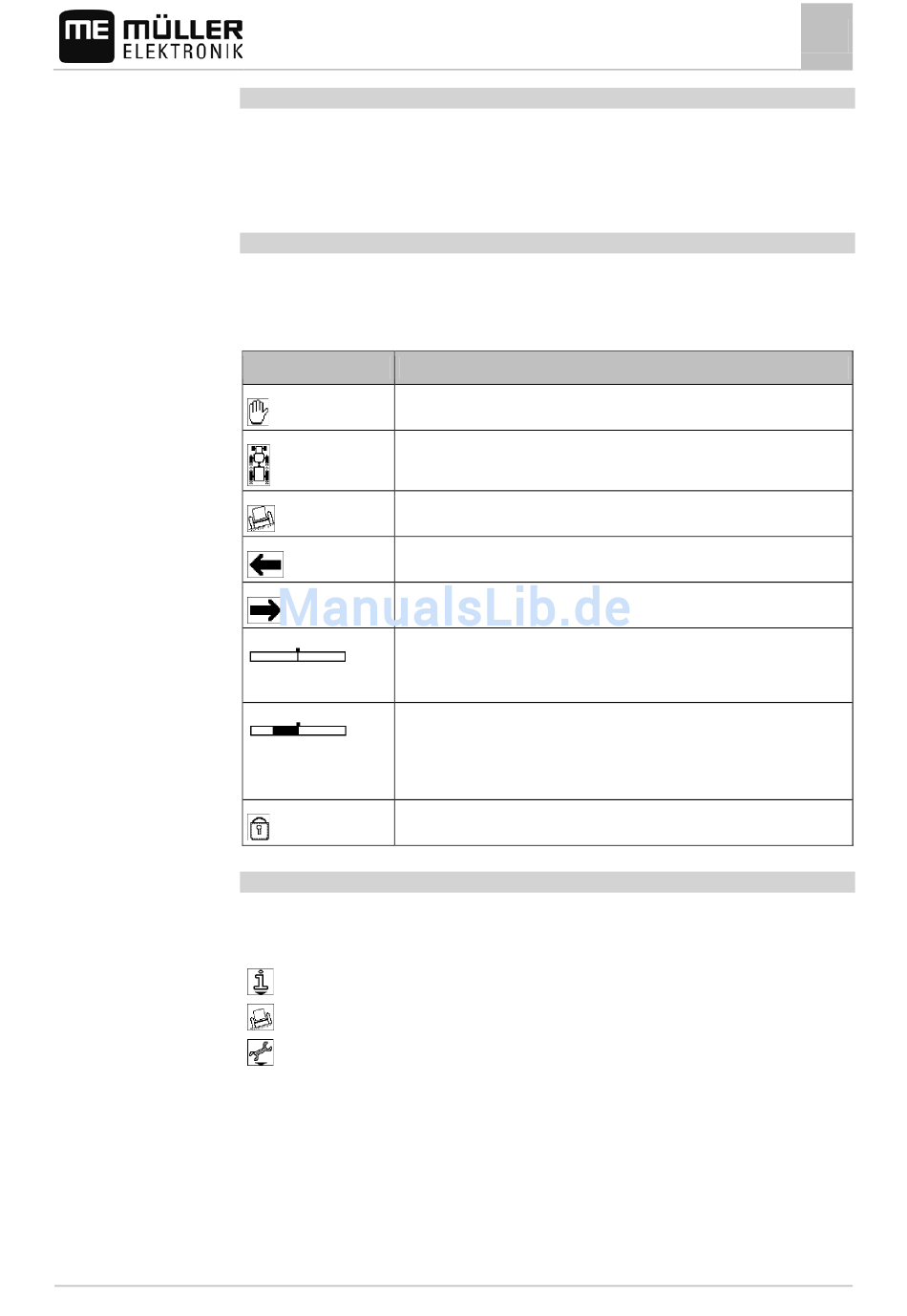

Bereich Kopfzeile

In diesem Bereich werden folgende Informationen angezeigt:
▪ Symbol der aktivierten Funktion Simulierte Geschwindigkeit
▪ Aktuelle Geschwindigkeit
▪ Warnsymbol: Das Warnsymbol erscheint, wenn Sie das Proportionalventil nicht kalibriert haben.

Hauptbereich der Arbeitsmaske

Im Hauptbereich der Arbeitsmaske werden Symbole dargestellt, die Sie über den aktuellen Status
der Lenkung informieren.
In diesem Bereich können folgende Symbole erscheinen:
Symbol Bedeutung
Manueller Modus ist aktiviert
Automatikmodus ist aktiviert
Funktion „Hang-Gegenlenkung" ist aktiviert
Anhängegerät wird nach links gelenkt, wenn der Traktor nach rechts fährt
Anhängegerät wird nach rechts gelenkt, wenn der Traktor nach links fährt
Ist-Zustand des Winkelsensors
Aufnehmerstange des Winkelsensors in Mittelposition
Ist-Zustand des Winkelsensors – beim Lenken nach links
Zeigt an in welche Richtung und wie stark die Aufnehmerstange des
Winkelsensors ausschwenkt.
Deichsel wurde mit dem Verriegelungssensor verriegelt

Bereich Funktions-Symbole

Im unteren Bereich der Arbeitsmaske befinden sich die Funktions-Symbole. Bei TRAIL-Control II
können an dieser Stelle vier Funktions-Symbole gleichzeitig angezeigt werden.
Maske Zähler aufrufen
Funktion „Hang-Gegenlenkung" aktivieren
Zur Maske Parameter 1 wechseln

Aufbau weiterer Masken

Neben der Arbeitsmaske werden am TRAIL-Control II weitere Masken angezeigt.
Diese Masken bestehen immer aus folgenden drei Bereichen:
