Anschluss und Montage

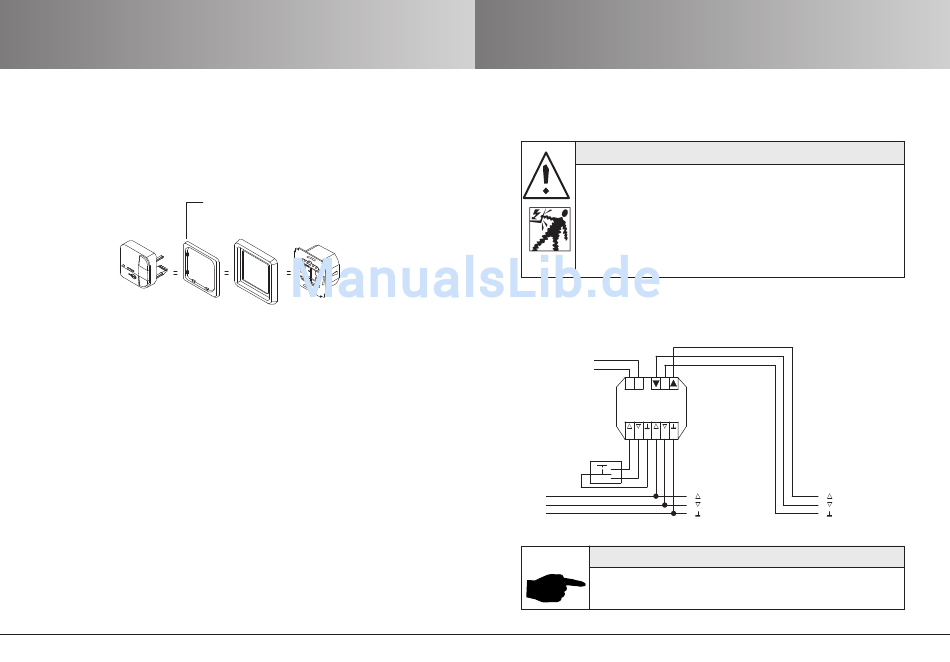

3. Setzen Sie die Schutzkappe wieder auf das Netzteil.
4. Befestigen Sie das Netzteil in der Unterputzdose (Ø 58 mm)
oder in einer passenden Aufputzdose.
5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie
dieses in das Netzteil.
Adapterrahmen (optional, nicht im
Lieferumfang enthalten)
8 | DE
Anschluss und Montage
Warnhinweise
Anschluss als Gruppensteuergerät
Den Aufbau einer Steuerung entnehmen Sie dem
Steuerungskatalog.
W A R N U N G !
Elektrischer Anschluss
Tod oder Verletzung durch Stromschlag.
• Installieren Sie die VarioTec nur in spannungsfreiem
Zustand.
• Beachten Sie den Schaltstrom des Gerätes.
• Installieren Sie die VarioTec vorschriftsmäßig.
1. Entfernen Sie die Schutzkappe am Netzteil.
2. Schließen Sie das Netzteil wie im Anschlussbild an.
Netz L
230 V/50 Hz N
Ausgang
N L C
VarioTec
Einzel Zentral
Eingang
1 2 3 4 5 6
Jalousie-
taster
H I N W E I S !
Abgeschirmte Steuer leitung . . . 0,8 mm Ø oder
Fernsprechleitung JY-ST . . . 0,6 mm Ø ver wenden.
zu weiteren
zu weiteren
Steuergeräten
Steuergeräten
