6 - INSTALLATION UND MONTAGE HEIZKESSEL
•

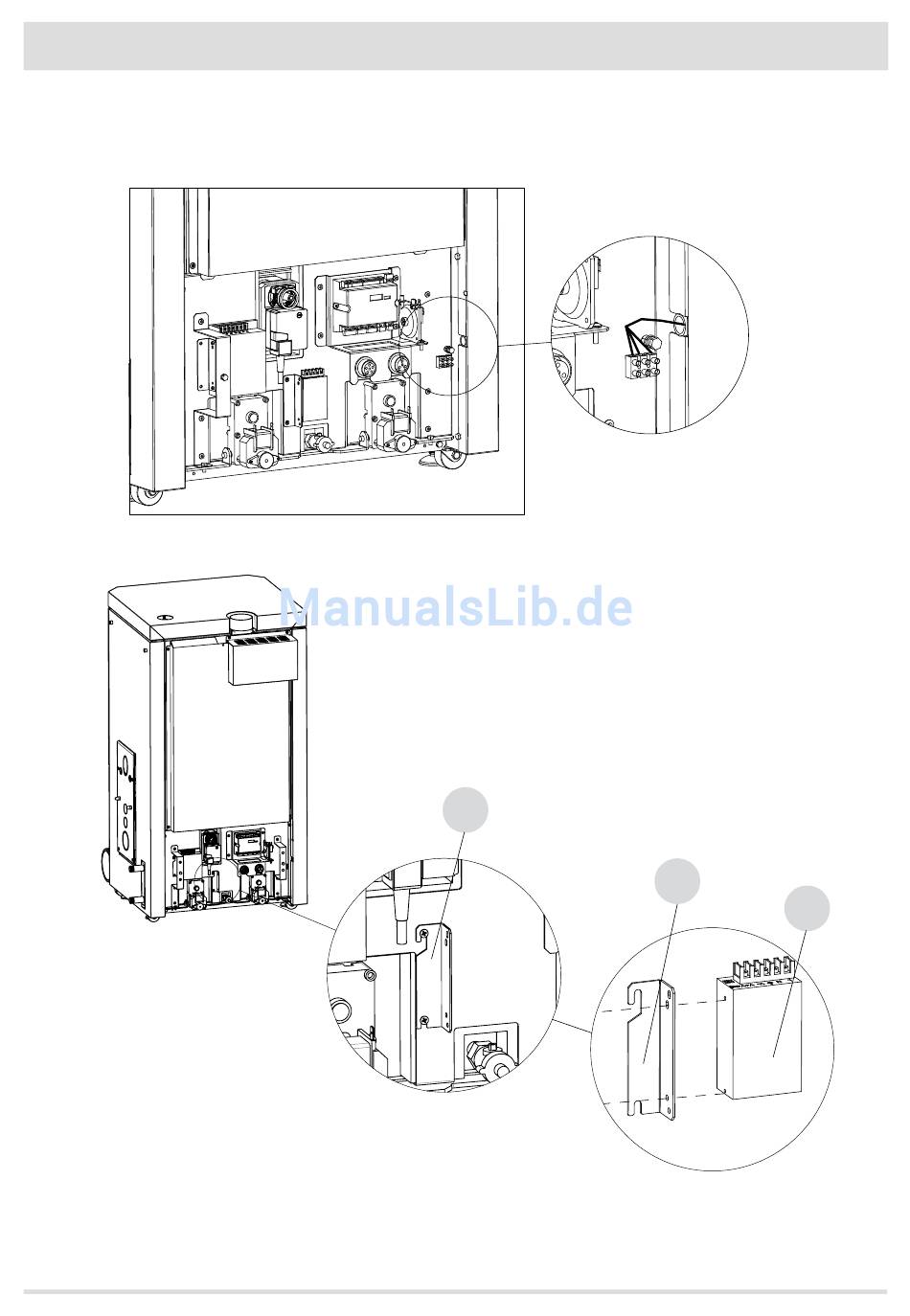

Das Kabel vom Stellglied in den vorverlegten Kanal an der linken Wand der Heizkesselverkleidung, in der Nähe des Installationslochs
des Stellglieds einführen.
•
Dieses Kabel kommt am hinteren, unteren Teil des Heizkessel wieder heraus. Sie drei Drähte Rot, Weiß und Schwarz nehmen und sie
an der Klemme befestigen, gemäß der anderen drei bereits befestigten Drähte.
•
Von der Rückseite des Heizkessels die Halterung "c" abnehmen, die mit eine Klipp befestigt ist (anheben und abziehen) (Punkt 1 in
der Abbildung).
•
Aus der Verpackung des Turbolatorenbausatzes das Netzteil und die enthaltenen Schrauben entnehmen.
•
Das Netzteil "d" an die Halterung "c" befestigen, ohne die Schrauben zu stark anzuziehen (Punkt 2 in der Abbildung).
•
In der Elektroverkabelung die Hülle ausfindig machen, aus der die vier mit Klemmen versehene heraustreten.
44
c
1
c
d
2
