6 - INSTALLATION UND MONTAGE HEIZKESSEL
•

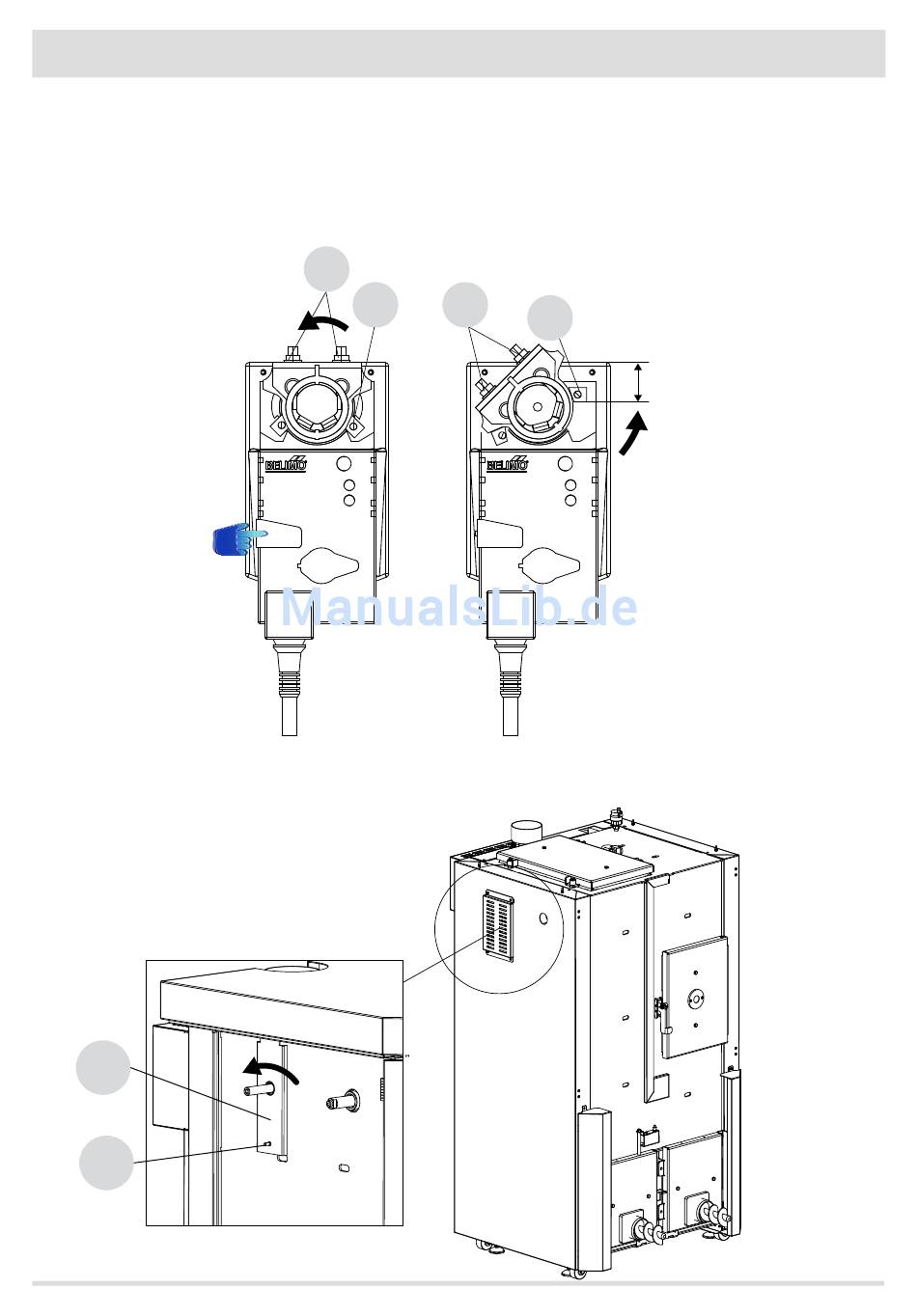

Das Stellglied kalibrieren.
Vor dem Einsetzen des Stellglieds auf den Stift des Heizkessels muss der Endschalter eingerichtet werden.
1. Die Kupplungstaste drücken und die Klemme in Gegenuhrzeigersinn drehen bis zum Skalenanschlag.
2. Die Schraube "a" lockern und das Teil in Uhrzeigersinn drehen lassen, wie auf der Zeichnung gezeigt, bis der Endschalter 25 mm über
dem Stellglied gebracht ist und dann die Schraube wieder anziehen.
3. ferner auch die beiden Bolzen "b" lockern, um das nachfolgende Einsetzen des Heizkessels zu erleichtern.
•
Per Hand ober mit einer Rohrzange den Stift, der aus dem Heizkessel hervorragt, in Gegenuhrzeigersinn drehen
•
Das Stellglied einsetzen und zum Anschlag mit dem Bügel "k" bringen, dabei beim Einsetzen auf den Einsatz Acht geben.
k
j
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
b
a
b
a
25 mm
43
