Systemübersicht
Implantatfamilie
Implantat
Elektrodenanschlüsse
DF-1/IS-1
Produktbeschreibung
Die vollständige Implantatfamilie Iperia 5/7 besteht aus mehreren Implantattypen
mit DF-1/IS-1-Anschluss oder DF4/IS-1-Anschluss oder DF4/IS4/IS-1-Anschluss.
• 1-Kammer: VR-T und VR-T DX (nur Implantate mit DF-1/IS-1-Anschluss)
• 2-Kammer: DR-T
• 3-Kammer: HF-T und HF-T QP (nur Implantate mit DF4/IS4/IS-1-Anschluss).
Hinweis: Nicht in jedem Land sind alle Implantattypen erhältlich.
Hinweis: Nicht in jedem Land sind alle Implantatfamilien und Implantattypen
zugelassen.
Hinweis: Nicht alle in dieser Gebrauchsanweisung genannten Funktionen und
Parameter sind in jedem Implantattyp jeder Implantatfamilie vorhanden.
Das Gehäuse des Implantats ist aus biokompatiblem Titan, von außen verschweißt
und somit hermetisch versiegelt. Die ellipsoide Form erleichtert das Implantieren
in den Brustmuskelbereich.
Im Anschlussblock des Implantats befinden sich die Anschlüsse für bipolare
Stimulation und Wahrnehmung (beim 3-Kammer-Implantat auch unipolare) sowie
für die Schockabgabe.
Das Gehäuse dient bei der Schockabgabe oder bei unipolarer
Elektrodenkonfiguration als potenzieller Gegenpol.
BIOTRONIK bietet ICDs mit Anschlussblöcken für unterschiedliche, standardisierte
Elektrodenanschlüsse an: DF-1/IS-1, DF4/IS-1 und DF4/IS4/IS-1.
Hinweis: Die passenden Elektroden müssen den Normen entsprechen:
• An den DF4-Anschluss eines Implantats dürfen nur ISO 27186 entsprechende
Elektroden mit DF4-Stecker angeschlossen werden.
• An den IS4-Anschluss eines Implantats dürfen nur ISO 27186 entsprechende
Elektroden mit IS4-Stecker angeschlossen werden.
Hinweis: Implantat und Elektroden müssen zueinander passen.
• An den Implantattyp VR DX dürfen nur Elektroden vom Typ DX an DF-1/IS-1
angeschlossen werden.
• An den Implantattyp HF QP dürfen nur quadripolare Elektroden an DF4/IS4
angeschlossen werden.

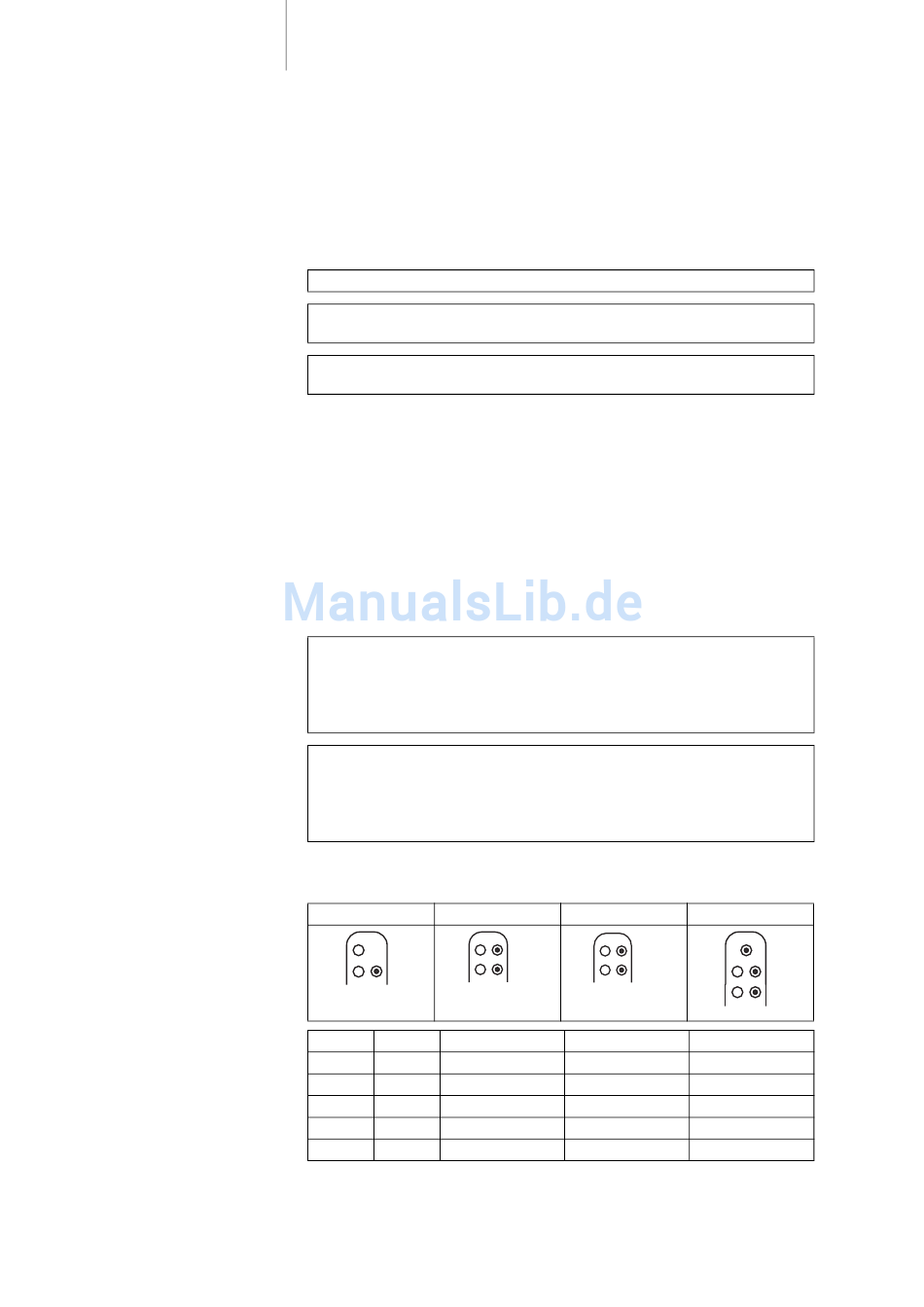

Die Beschriftung jedes Implantats gibt Auskunft über die Anordnung der Buchsen
im Anschlussblock:
VR VR DX
DF-1
DF-1
SVC
SVC
DF-1 IS-1
DF-1
RV
RV RV
Buchse Stecker Konfiguration
RA IS-1 Bipolar
(R)V IS-1 Bipolar
RV DF-1 Schockwendel
SVC DF-1 Schockwendel
LV IS-1 Unipolar, bipolar
DR
DF-1 IS-1
IS-1
SVC RA
RA
IS-1 DF-1 IS-1
RV
RV RV
Implantationsort
Atrium
(Rechter) Ventrikel VR, VR DX, DR, HF
Rechter Ventrikel
Vena cava superior VR, VR DX, DR, HF
Linker Ventrikel
HF
IS-1
LV
DF-1
IS-1
SVC RA
DF-1 IS-1
RV
RV
Implantattyp
VR DX, DR, HF
VR, VR DX, DR, HF
HF
