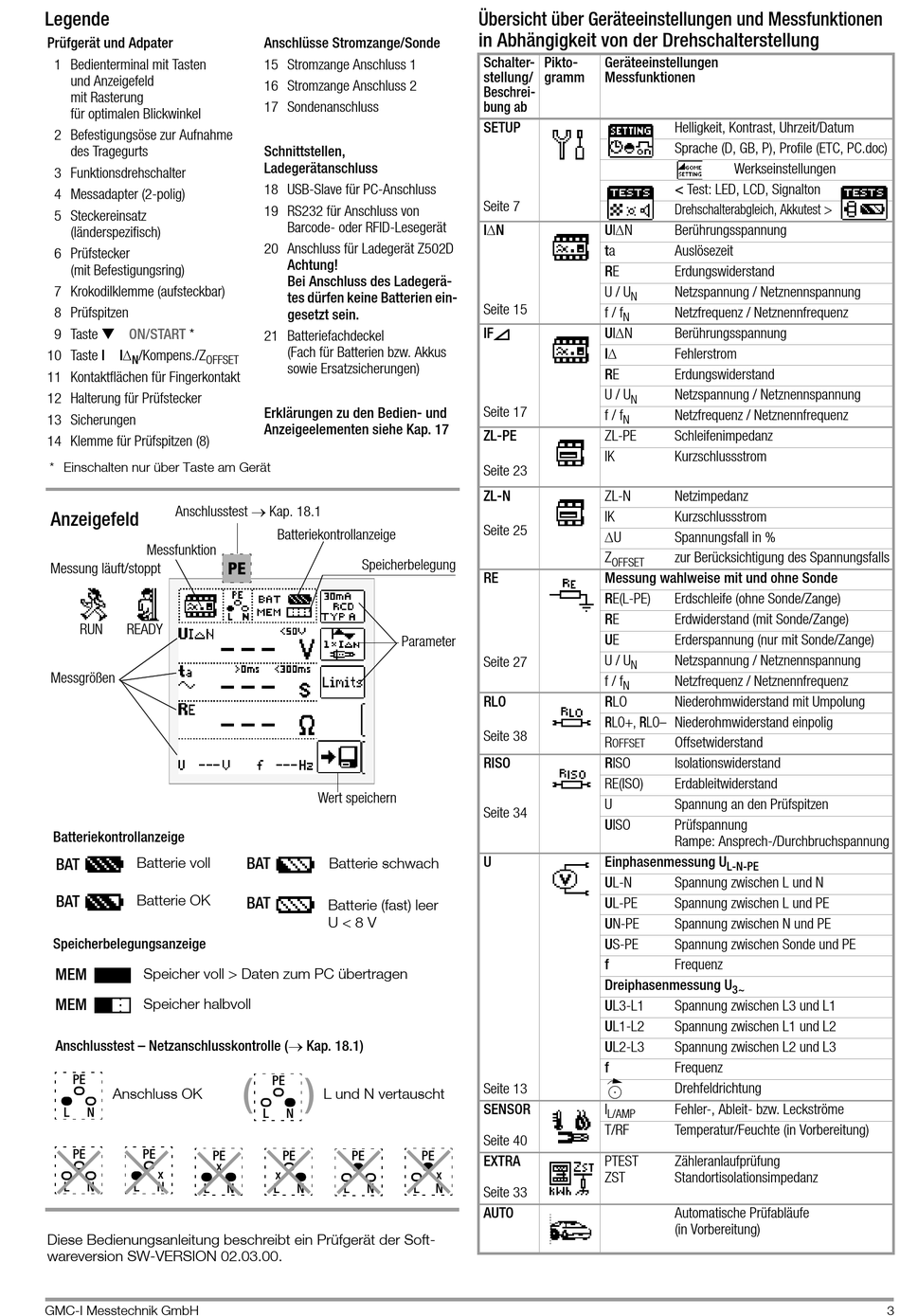

Legende
Prüfgerät und Adpater
1 Bedienterminal mit Tasten
und Anzeigefeld
mit Rasterung
für optimalen Blickwinkel
2 Befestigungsöse zur Aufnahme
des Tragegurts
3 Funktionsdrehschalter
4 Messadapter (2-polig)
5 Steckereinsatz
(länderspezifisch)
6 Prüfstecker
(mit Befestigungsring)
7 Krokodilklemme (aufsteckbar)
8 Prüfspitzen
9 Taste 
ON/START *
10 Taste I I /Kompens./Z
N OFFSET
11 Kontaktflächen für Fingerkontakt
12 Halterung für Prüfstecker
13 Sicherungen
14 Klemme für Prüfspitzen (8)
* Einschalten nur über Taste am Gerät
Anschlusstest  Kap. 18.1
Anzeigefeld
Messfunktion
Messung läuft/stoppt
RUN READY
Messgrößen
Batteriekontrollanzeige
Batterie voll
BAT
BAT Batterie OK
Speicherbelegungsanzeige
MEM Speicher voll > Daten zum PC übertragen
MEM Speicher halbvoll
Anschlusstest – Netzanschlusskontrolle ( Kap. 18.1)
PE
Anschluss OK
L N
PE PE
PE
x
L N L N
L
Diese Bedienungsanleitung beschreibt ein Prüfgerät der Soft-
wareversion SW-VERSION 02.03.00.
GMC-I Messtechnik GmbH
Anschlüsse Stromzange/Sonde
15 Stromzange Anschluss 1
16 Stromzange Anschluss 2
17 Sondenanschluss
Schnittstellen,
Ladegerätanschluss
18 USB-Slave für PC-Anschluss
19 RS232 für Anschluss von
Barcode- oder RFID-Lesegerät
20 Anschluss für Ladegerät Z502D
Achtung!
Bei Anschluss des Ladegerä-
tes dürfen keine Batterien ein-
gesetzt sein.
21 Batteriefachdeckel
(Fach für Batterien bzw. Akkus
sowie Ersatzsicherungen)
Erklärungen zu den Bedien- und
Anzeigeelementen siehe Kap. 17
Batteriekontrollanzeige
Speicherbelegung
PE
Wert speichern
BAT
Batterie schwach
BAT
Batterie (fast) leer
U < 8 V
PE
( )
L und N vertauscht
L N
PE PE
x
x
N L N
L N
Übersicht über Geräteeinstellungen und Messfunktionen
in Abhängigkeit von der Drehschalterstellung
Schalter- Pikto-
stellung/ gramm
Beschrei-
bung ab
SETUP
Seite 7
IN
Seite 15
IF
Seite 17
ZL-PE
Seite 23
ZL-N
Seite 25
RE
Parameter
Seite 27
RLO
Seite 38
RISO
Seite 34
U
Seite 13
SENSOR
Seite 40
PE
EXTRA
x
L N
Seite 33
AUTO
Geräteeinstellungen
Messfunktionen
Helligkeit, Kontrast, Uhrzeit/Datum
Sprache (D, GB, P), Profile (ETC, PC.doc)
Werkseinstellungen
< Test: LED, LCD, Signalton
Drehschalterabgleich, Akkutest >
UIN Berührungsspannung
ta Auslösezeit
RE Erdungswiderstand
U / U Netzspannung / Netznennspannung
N
f / f Netzfrequenz / Netznennfrequenz
N
UIN Berührungsspannung
I Fehlerstrom
RE Erdungswiderstand
U / U Netzspannung / Netznennspannung
N
f / f Netzfrequenz / Netznennfrequenz
N
ZL-PE Schleifenimpedanz
IK Kurzschlussstrom
ZL-N Netzimpedanz
IK Kurzschlussstrom
U
Spannungsfall in %
Z zur Berücksichtigung des Spannungsfalls
OFFSET
Messung wahlweise mit und ohne Sonde
RE(L-PE) Erdschleife (ohne Sonde/Zange)
RE Erdwiderstand (mit Sonde/Zange)
UE Erderspannung (nur mit Sonde/Zange)
U / U Netzspannung / Netznennspannung
N
f / f Netzfrequenz / Netznennfrequenz
N
RLO Niederohmwiderstand mit Umpolung
RLO+, RLO– Niederohmwiderstand einpolig
R Offsetwiderstand
OFFSET
RISO Isolationswiderstand
RE(ISO) Erdableitwiderstand
U Spannung an den Prüfspitzen
UISO Prüfspannung
Rampe: Ansprech-/Durchbruchspannung
Einphasenmessung U
L-N-PE
UL-N Spannung zwischen L und N
UL-PE Spannung zwischen L und PE
UN-PE Spannung zwischen N und PE
US-PE Spannung zwischen Sonde und PE
f Frequenz
Dreiphasenmessung U
3~
UL3-L1 Spannung zwischen L3 und L1
UL1-L2 Spannung zwischen L1 und L2
UL2-L3 Spannung zwischen L2 und L3
f Frequenz
Drehfeldrichtung
I Fehler-, Ableit- bzw. Leckströme
L/AMP
T/RF Temperatur/Feuchte (in Vorbereitung)
PTEST Zähleranlaufprüfung
ZST Standortisolationsimpedanz
Automatische Prüfabläufe
(in Vorbereitung)
