Gefahrenhinweis:
Die beschriebenen Aktoren sind Teil einer Gebäudeinstallati-
on. Bei der Planung und Errichtung von elektrischen Anlagen
sind die einschlägigen Normen und Richtlinien des Landes
zu beachten, in dem die Anlage installiert wird. Der Betrieb
des Gerätes ist ausschließlich am 230-V/50-Hz-Wechsel-
spannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur
von einer Elektro-Fachkraft (nach VDE 0100) erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften zu beach-
ten. Vor der Installation des FS20 RSU ist die Spannungs-
freiheit der Leitungen herzustellen und dies durch geeignete
Maßnahmen zu sichern und zu überwachen.
dung 3 zu sehen, mit etwas Heißkleber fixiert werden, damit
keine Kurzschlüsse entstehen können.
Bevor der FS20 RSU in die Unterputzdose gesetzt werden
kann, ist noch eine kleine Modifikation an der Dose durchzu-
führen. Eine Kunststoffnase ist mit Hilfe eines Seitenschnei-
ders abzuschneiden (siehe Abbildung 4), da diese sonst die
Diode D 4 beschädigen könnte.
Damit sind alle notwendigen Schritte des Nachbaus umge-
setzt und die Inbetriebnahme kann erfolgen.
Inbetriebnahme
Bitte beachten: Die FS20 RSU ist nur für 230-V-Wechsel-
strommotoren geeignet! Es dürfen keine Drehstrommotoren
und keine Gleichstrommotoren angeschlossen werden!
Sollen am Ausgang des FS20 RSU Motoren parallelgeschal-
tet werden, sind unbedingt die Vorgaben des Motorenher-
stellers zu beachten. Andernfalls können die Motoren zerstört
werden. Weiterhin dürfen nur Jalousien bzw. Rollläden mit
Endlagenschalter (mechanisch oder elektronisch) eingesetzt
werden! Die Endlagenschalter der angeschlossenen Motoren
sind vor der Inbetriebnahme der FS20 RSU auf korrekte Jus-
tierung zu prüfen! Die Steuereingänge werden mit Netzspan-
nung beschaltet. Deshalb sind ausschließlich netzspannungs-
feste Taster und Leitungen einzusetzen!
An die Eingänge dürfen nur Taster und keine Schalter ange-
schlossen werden! Dieses würde zur Fehlfunktion des Ge-
rätes führen (Anlern-Modus)!

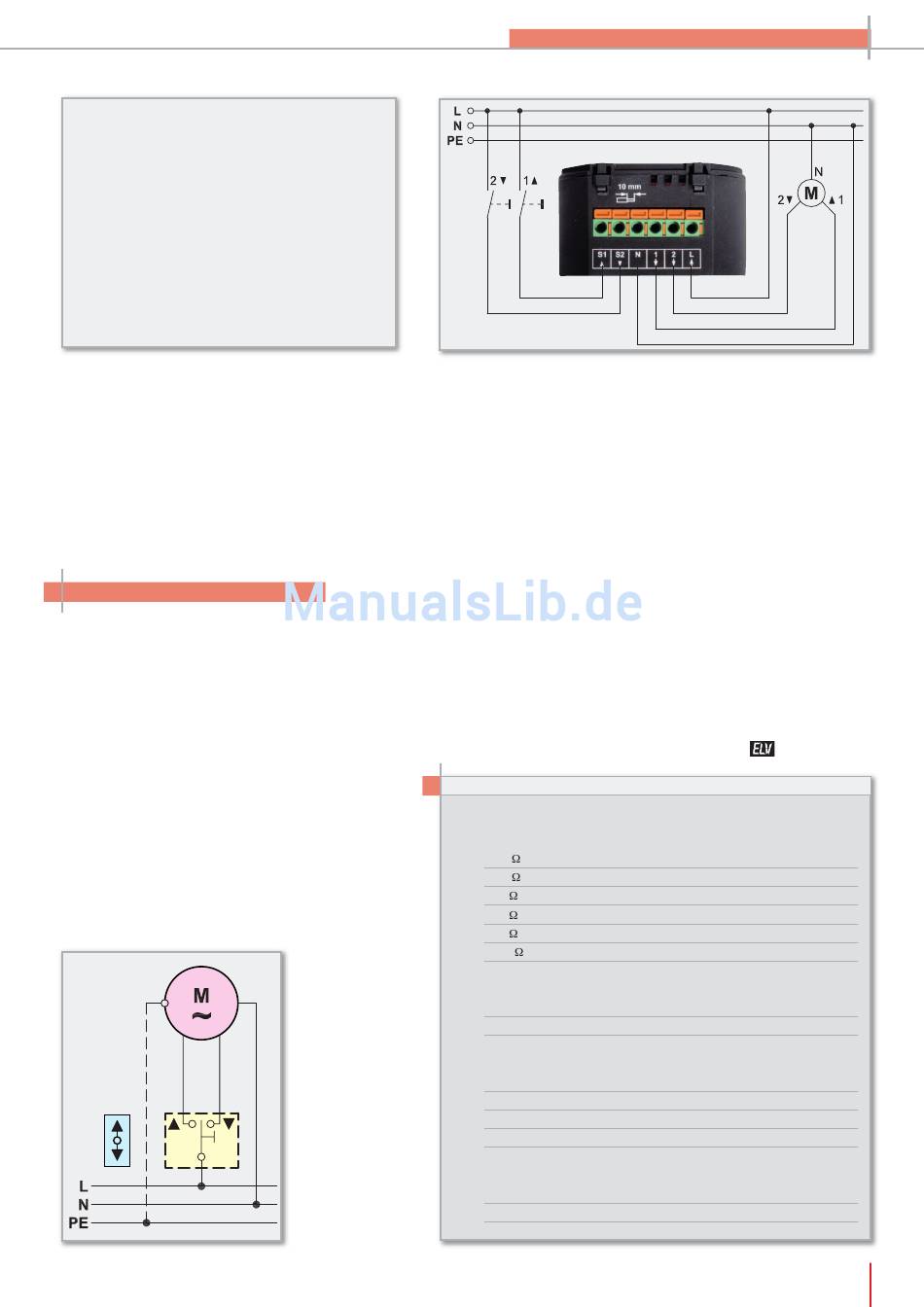

Bild 5: Anschlussbeispiel für einen Rollladenmotor und Bedientaster
Der Anschluss des Rollladenmotors und der Bedientaster er-
folgt wie in Abbildung 5 dargestellt. Der Taster zum Einfahren
des Rollladens wird an Klemme S 1 angeschlossen, der zum
Ausfahren an Klemme S 2. Der Motoranschluss, der zum Ein-
fahren des Rollladens dient, wird mit der Ausgangsklemme 1
verbunden, der zum Ausfahren mit Klemme 2.
Erst zum Schluss wird die Netzzuleitung an den FS20 RSU
angeschlossen. Soll die Steuerung in eine vorhandene Roll-
ladeninstallation (Abbildung 6) eingefügt werden, so ist der
FS20 RSU einfach entsprechend Abbildung 5 zwischen vor-
handene Taster und Antriebsmotor zu schalten, wobei die
Steuerung zusätzlich die Leitung N benötigt. Die Taste zum
Einfahren ist mit einem nach oben weisenden Pfeil gekenn-
zeichnet, die zum Ausfahren mit einem nach unten weisenden
Pfeil. Nachdem alle Leitungen angeschlossen sind, kann die
Netzspannung wieder zugeschaltet werden. Jetzt erfolgt, wie
im Abschnitt „Programmierung und Bedienung" beschrieben,
das Anlernen der FS20-Fernbedienung und die Programmie-
rung der Timer-Einstellungen.
Bild 6: So ist
üblicherweise
der Taster an den
Rollladenantrieb
angeschlossen.
BAU- UND BEDIENUNGSANLEITUNG
Stückliste: Prozessoreinheit FS20 RSU
Widerstände:
2,2 k /SMD/0805
4,7 k /SMD/0805
10 k /SMD/0805
68 k /SMD/0805
82 k /SMD/1206
100 k /SMD/0805
Kondensatoren:
100 nF/SMD/0805
100 µF/10 V/105 °C
Halbleiter:
ELV07724/SMD
PC3H4AJ0000F/SMD
78L33
BC848C
Sonstiges:
Keramikschwinger, 8 MHz, SMD
Empfangsmodul RX868SH-C3-1K mit flexibler Antenne
3 cm Schaltdraht, blank, versilbert
BAU- UND BEDIENUNGSANLEITUNG
7
R105, R106
R101, R102
R100
R104
R107–R110
R103
C100–C108
C109
IC100
IC101, IC102
IC103
T100
Q100
