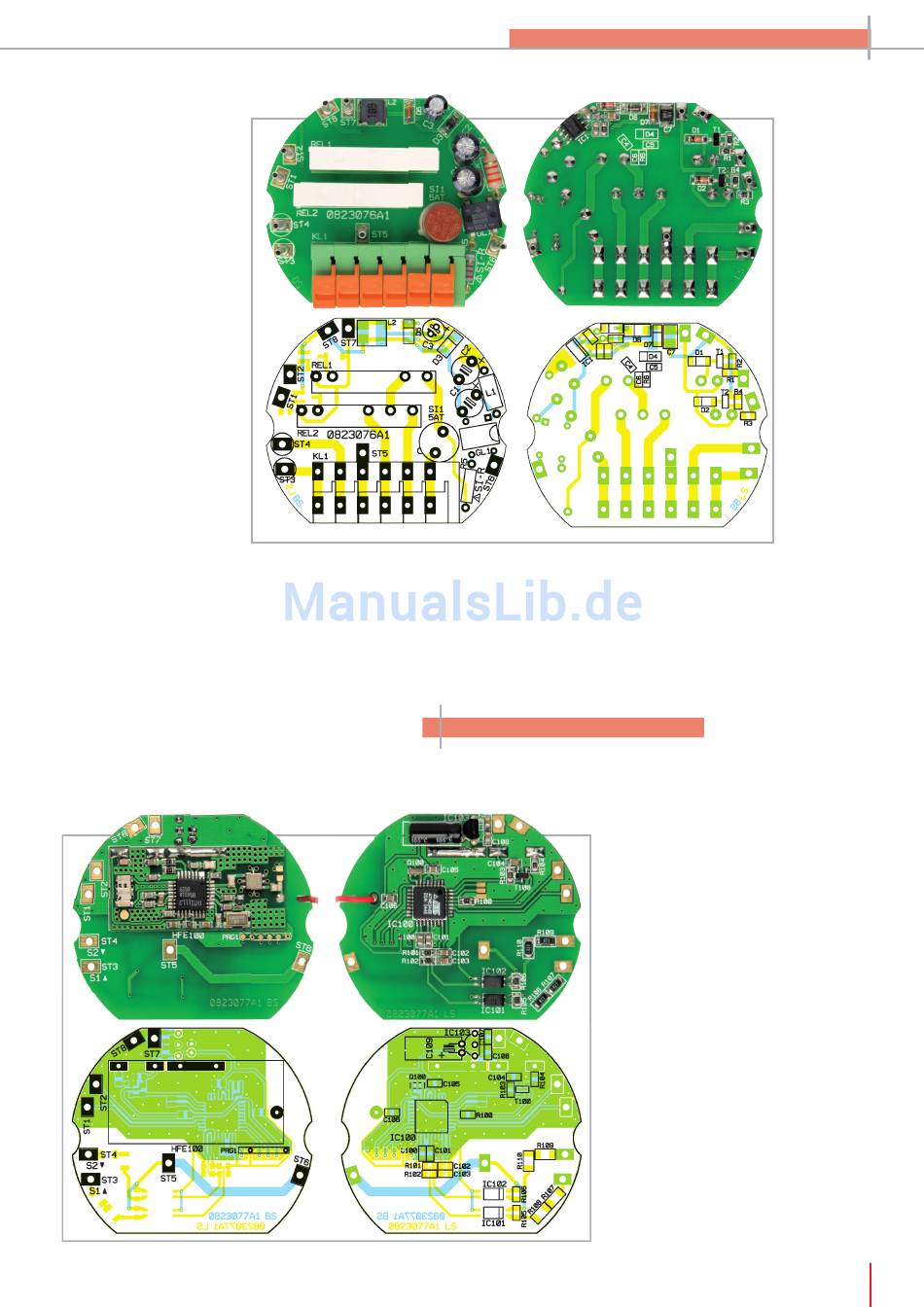

Ansicht der fertig bestückten
unteren Platine der Rollladen-
steuerung mit zugehörigem
Bestückungsplan, links von der
Bestückungsseite, rechts von
der Lötseite
Zum Schalten der Relais werden
die beiden Transistoren T 1 und
T 2 verwendet. Über die jewei-
ligen Basisspannungsteiler (R 1,
R 2 und R 3, R 4) kann der Mi-
krocontroller die einzelnen Re-
lais ein- bzw. ausschalten. Zur
Unterdrückung von hohen Span-
nungsspitzen beim Ausschalten
der Relais sind die Freilaufdio-
den D 1 und D 2 parallel zu den
Spulen der Relais angeschlos-
sen. Das Relais REL 1 wird über
den Pin 28, das Relais REL 2 über
den Pin 27 des Mikrocontrollers
gesteuert. Über REL 1 erfolgt das
Ein- und Ausschalten des ange-
schlossenen Motors, das Relais
REL 2 ist für die Drehrichtung zuständig. Seine Ausgänge sind
mit den Klemmen KL 1.4 und KL 1.5 verbunden.
Kommen wir zur Tastererkennung. Wie in Abbildung 1 zu
sehen ist, sind die Taster an die Klemmen KL 1.1 und KL 1.2
angeschlossen. Durch die Verwendung der Vorwiderstände
R 107 und R 110 wird der im Falle eines betätigten Tasters
durch die Infrarot-Dioden des Optokopplers fließende Strom
auf einen Wert von ca. 1,4 mA begrenzt. Mit den beiden Wi-
derständen R 105 und R 106 wird im ungetasteten Zustand
sichergestellt, dass der Optokoppler durch eventuelle kapa-
zitive Einwirkungen nicht ungewollt durchschaltet. Wird ein
Taster betätigt, schaltet der am Ausgang des Optokopplers
BAU- UND BEDIENUNGSANLEITUNG
befindliche Fototransistor durch. Dadurch wird das Span-
nungspotential am jeweiligen Pin 23 oder 24 auf Masse ge-
legt und kann vom Mikrocontroller detektiert werden. Die Wi-
derstände R 101 und R 102 dienen als Pull-up-Widerstände.
Die Kondensatoren C 102 und C 103 unterdrücken eventuelle
Störspannungen.
Nachbau
Auf der Platine sind bereits alle SMD-Bauteile vorbestückt,
so dass nur noch die bedrahteten Bauteile zu verarbeiten
Ansicht der fertig bestückten obe-
ren Platine der Rollladensteuerung
mit zugehörigem Bestückungsplan,
links von der Bestückungsseite,
rechts von der Lötseite
BAU- UND BEDIENUNGSANLEITUNG
5
