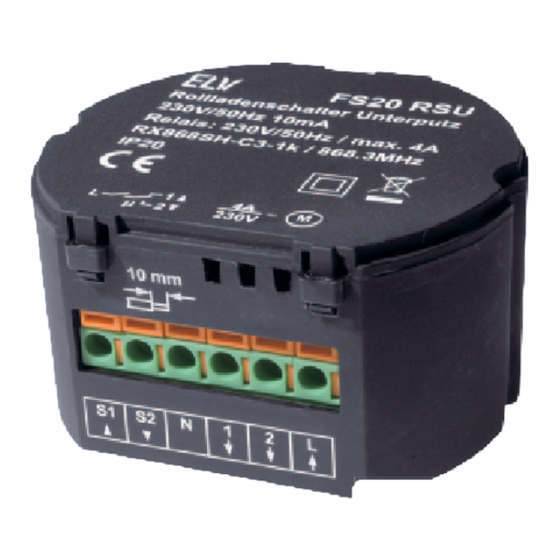

- Seite 1 Funk-Rollladenschalter FS20 RSU Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
-
Seite 2: Inhaltsverzeichnis
4.2.2. Direktbetrieb ....................6 Timer-Einstellung..................7 5.1. Timerprogrammierung über die festen Bedientaster ........7 5.2. Timerprogrammierung über eine Fernbedienung ........7 Die Einordnung der FS20 RSU in das FS20-Adress-System ......7 6.1. Weitere Adressen/Adresstypen zuordnen ...........7 6.2. Adressen/Adresstypen löschen ..............8 Zurücksetzen in den Auslieferzustand ............8 Zusätzliche Hinweise ..................8... -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Mit der programmierbaren Rollladensteuerung ist es möglich, eine optisch völlig unauffällige Funksteuerung für elektrisch angetriebene Rollläden, Markisen und Jalousien zu realisieren. Sie ist in einem kompakten Unterputz-Gehäuse untergebracht und lässt sich sowohl durch die Sender des FS20-Systems inklusive aller Zentralen als auch durch direkt anschließbare Taster steuern. -
Seite 4: Installation Und Montage
Motoren zerstört werden. Weiterhin dürfen nur Jalousien bzw. Rollläden mit Endlagenschalter (mechanisch oder elektronisch) eingesetzt werden! Die Endlagenschalter der angeschlossenen Motoren sind vor der Inbetriebnahme der FS20 RSU auf korrekte Justierung zu prüfen! Die Steuereingänge werden mit Netzspannung beschaltet. Deshalb sind aus- schließlich netzspannungsfeste Taster und Leitungen einzusetzen! - Seite 5 1 verbunden, der zum Ausfahren mit Klemme 2. · Soll die Steuerung in eine vorhandene Rollladeninstallation (siehe Skizze unten) eingefügt werden, so ist der FS20 RSU einfach entsprechend des oben abge- bildeten Installationsplans zwischen vorhandene Taster und Antriebsmotor zu schalten, wobei die Steuerung zusätzlich die Leitung N benötigt.
-
Seite 6: Programmierung Und Bedienung
Motordrehrichtung und damit Schäden zu verhindern. 4.1. Programmieren des Empfangskanals · Betätigen Sie die an die FS20 RSU angeschlossene Taste für „Einfahren” mind. 5 Sekunden lang. · Sobald der Rollladen ausgefahren wird, ist der Programmiermode für 1 Minute aktiv. -
Seite 7: Timer-Einstellung
Hälfte gewünscht sein, kann diese Zeitdauer auf beliebige Werte zwischen 1 Sekunde und 4,25 Stunden geändert werden. 5.1. Timerprogrammierung über die festen Bedientaster · Betätigen Sie die an die FS20 RSU angeschlossene Taste für ”Ausfahren” mind. 5 Sekunden lang. · Sobald der Rollladen eingefahren wird, wird die Zeitmessung gestartet. -
Seite 8: Adressen/Adresstypen Löschen
Bei Bedarf können Sie sämtliche Programmierungen, die in der Steuerung gespei- chert sind, auf einmal löschen. · Betätigen Sie die an die FS20 RSU angeschlossene Taste für „Einfahren” mind. 5 Sekunden lang. · Sobald der Rollladen ausgefahren wird, ist der Programmiermode für 1 Minute aktiv. -
Seite 9: Technische Daten
Signal-Rauschabstand verkleinern, wodurch sich die Reichweite verringert. - Mangelhaft abgeschirmte PCs können in den Empfänger einstrahlen und die Reichweite verringern. Bitte beachten! Positionieren Sie nicht mehrere Funkempfänger unmittelbar nebeneinander, da diese sich gegenseitig beeinflussen können (Mindestabstand 0,2 m, wir empfehlen 0,5 m oder mehr). - Seite 12 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
