BAU- UND BEDIENUNGSANLEITUNG
2

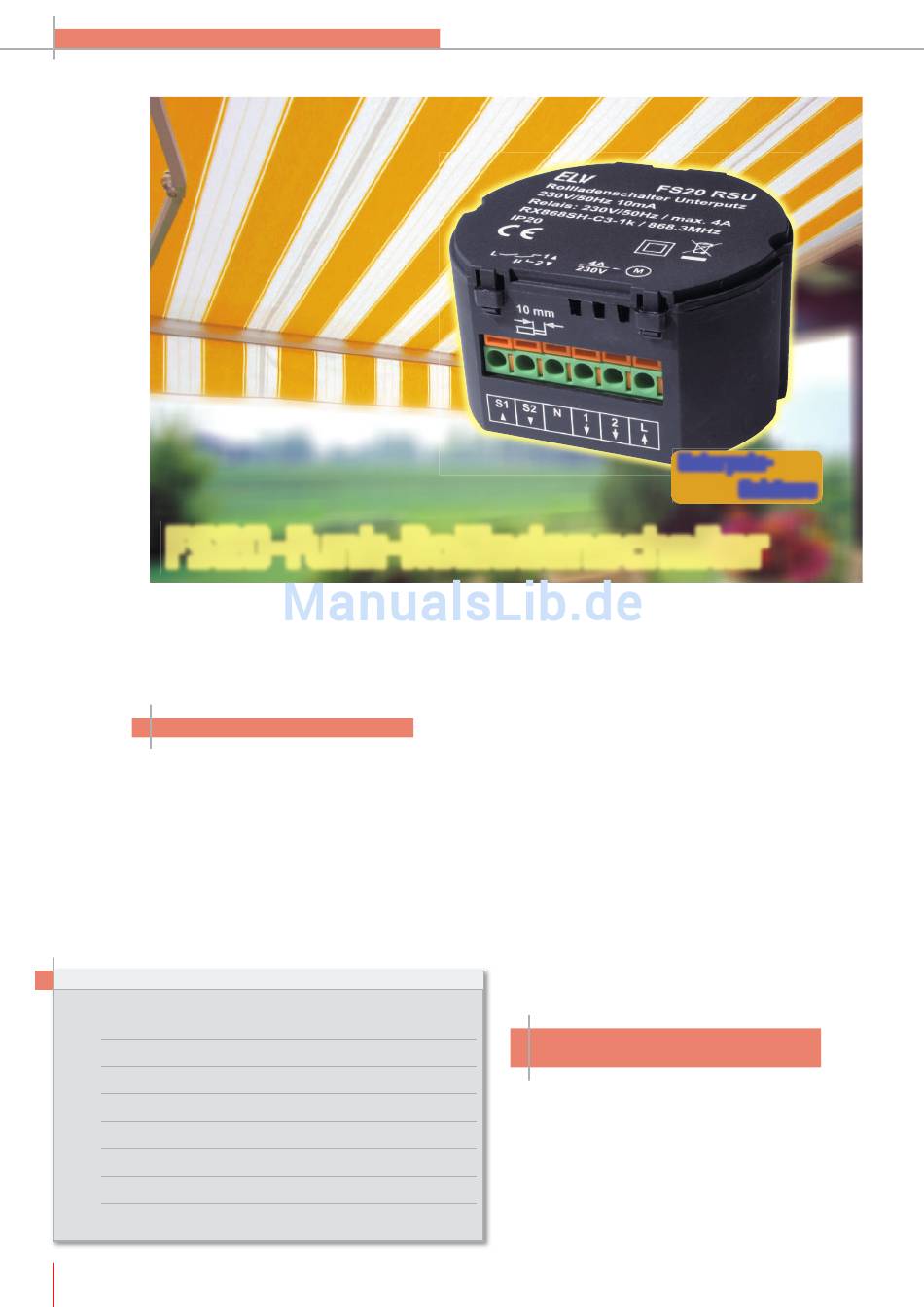

FS20-Funk-Rollladenschalter
Mit dieser programmierbaren Rollladensteuerung ist es möglich, eine optisch völlig unauffällige
Funksteuerung für elektrisch angetriebene Rollläden, Markisen und Jalousien zu realisieren. Sie ist
in einem kompakten Unterputz-Gehäuse untergebracht und lässt sich sowohl durch die Sender des
FS20-Systems inklusive aller Zentralen als auch durch direkt anschließbare Taster steuern.
Elegante Lösung
So etwas hat im FS20-Programm immer noch gefehlt – eine
kompakte, elegant unter Putz installierbare Funk-Rollladen-
steuerung, mit der sich vorhandene elektrische Rollladen-
antriebe steuern lassen. Der Rollladenschalter FS20 RSU
passt in jede Unterputz-Verteiler- oder -Schalterdose, mit nur
33 mm Tiefe bekommt man ihn sogar in tiefe Schalterdosen
hinter einen Bedientaster montiert.
Die Bedienung des Rollladenschalters kann sowohl über vor-
handene Wandtaster als auch über die zum FS20-System ge-
hörenden Fernbedienungen und sonstige Fernschaltsender
Technische Daten: FS20 RSU
Spannungsversorgung:
Stromaufnahme:
Stand-by-Verbrauch:
Empfangsfrequenz:
Versorgungsanschluss: 6 Miniaturklemmen für Leitungsquerschnitte bis 1,5 mm²
Relais:
Schaltvermögen:
Abmessungen Gehäuse (B x H x T):
230 V
/50 Hz
AC
max. 10 mA
max. 0,5 W
868,35 MHz
1 x Schließer, 1 x Wechsler
250 W Motorlast
57 x 33 x 52 mm
Unterputz-
erfolgen. Da das Gerät FS20-typisch einen Adressspeicher
für 4 unterschiedliche FS20-Adressen aufweist, ist auch die
Ansteuerung von verschiedenen FS20-Sendern aus möglich.
So kann der Rollladenschalter sowohl durch eine Zeitsteue-
rung, etwa von einer Zentrale oder der FS20 ZE aus, als auch
von einem Handsender, einem Dämmerungssensor o. Ä. an-
gesteuert werden.
Zusätzlich zur manuellen bzw. zeit- oder ereignisgesteuerten
Schaltfunktion ist eine programmierbare Timerfunktion ver-
fügbar, mit der die Fahrzeit des Antriebs einstellbar ist.
Alle programmierten Daten bleiben natürlich in einem integ-
rierten EEPROM dauerhaft erhalten – auch bei Netzausfall.
So sind nach einem solchen keine Montage- und Program-
mierarbeiten notwendig.
Programmierung und Bedienung
der FS20 RSU
Für die Programmierung ist in jedem Fall der Anschluss min-
destens eines Tasters an die Steuerung erforderlich. Der Be-
trieb selbst erfordert keinen direkten Anschluss von Bedien-
tastern, er kann allein über Funk erfolgen.
Bitte beachten! Bei allen Schaltvorgängen, die eine Drehrich-
tungsänderung des Motors verursachen, ist werkseitig eine Sicher-
heitspause von ca. 0,5 Sek. eingefügt, um ein direktes Umschal-
ten der Motordrehrichtung und damit Schäden zu verhindern.
Gehäuse
