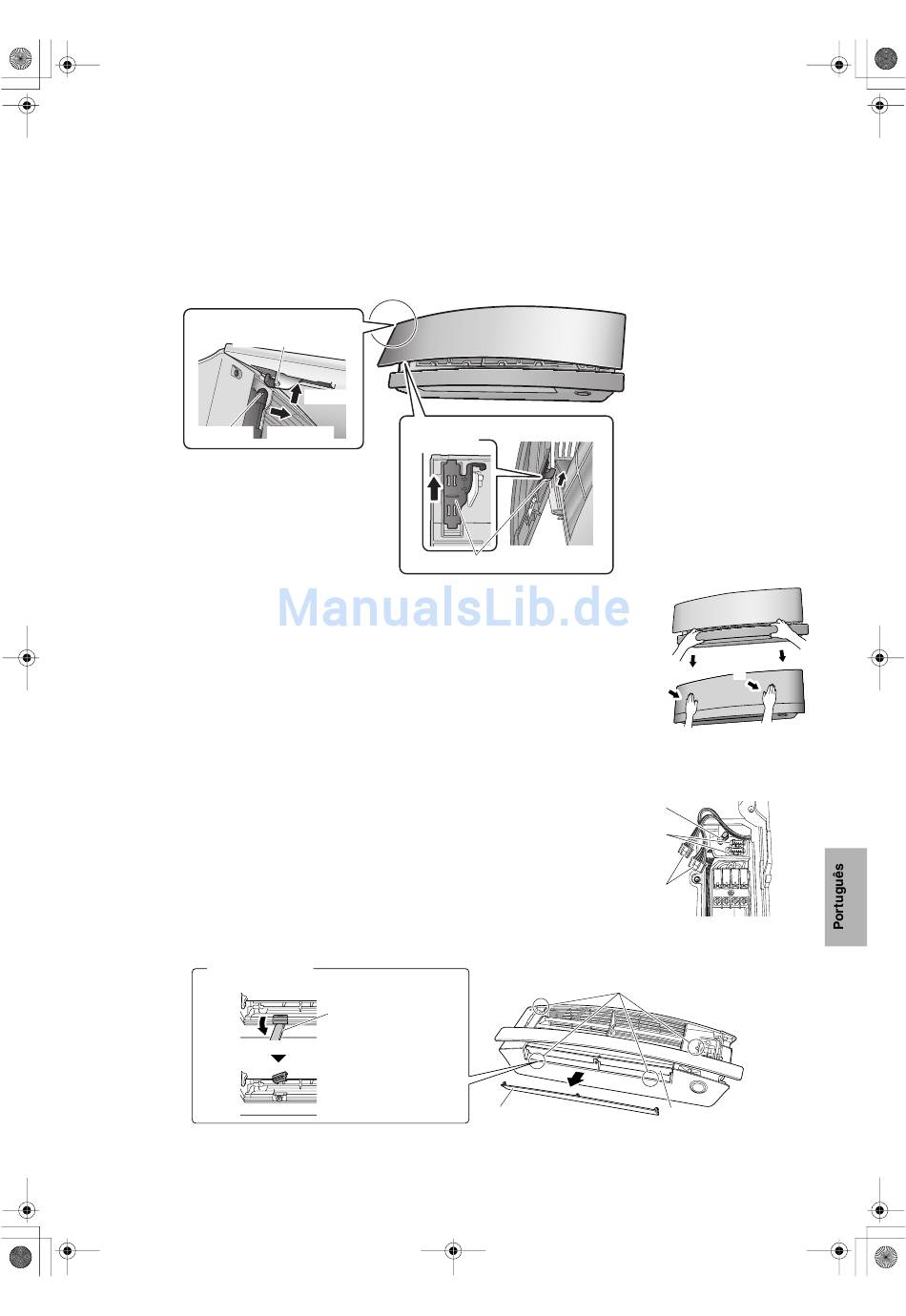

Sugestões para a instalação
1.
Desmontar e instalar o painel frontal superior
■ Método de remoção
1) Abra o painel frontal superior.
2) Deslize as travas do painel frontal, que se encontram na traseira do painel frontal, para cima para libertar as travas
(lado esquerdo e direito).
3) Remova os eixos de painel em ambos os lados dos orifícios do eixo e desmonte o painel frontal superior.
Traseira do painel frontal superior
Eixo do painel frontal
Orifício do eixo
■ Método de instalação
1) Deslize as travas do painel frontal, que se encontram na traseira do painel frontal,
para cima para libertar as travas (lado esquerdo e direito).
2) Insira os eixos de painel em ambos os lados do painel frontal superior nos orifícios
do eixo.
3) Deslize para baixo as travas do painel frontal em cada um dos lados para as travar.
4) Baixe o painel frontal inferior para a sua posição original.
5) Feche lentamente o painel frontal usando ambas as mãos.
6) Pressione o painel frontal superior de ambos os lados.
2.
Remoção e instalação da grelha frontal
• Método de remoção
1) Remova o painel frontal superior e os filtros de ar.
2) Remover a tampa de serviço. (Referir-se ao método de abertura à página 3.)
3) Desconecte os chicotes de fios da presilha de fio e remova os chicotes de
fios dos conectores.
4) Empurre o painel frontal inferior para cima até que este pare.
5) Desmonte a alheta (grande).
6) Abra as 2 coberturas do parafuso e remova os 4 parafusos da grelha
frontal.
(as coberturas do parafuso não são montadas de origem.)
Cobertura do parafuso
• Método de abertura
Para baixo
■Português
3-2) Puxar
Traseira do painel frontal superior
3-1) Deslizar
2) Deslizar
Trava do painel frontal
Use uma placa comprida e
lisa, como por exemplo uma
régua, e embrulhe em tecido
de maneira a não danificar o
produto.
O painel frontal superior não abre
mais do que o apresentado na
ilustração. Não force a abertura
mais do que isso.
6)
Presilha de fio
Conectores
Chicotes de fios
4 parafusos
Alheta (grande)
4)
4)
6)
Alheta (pequena)
4
