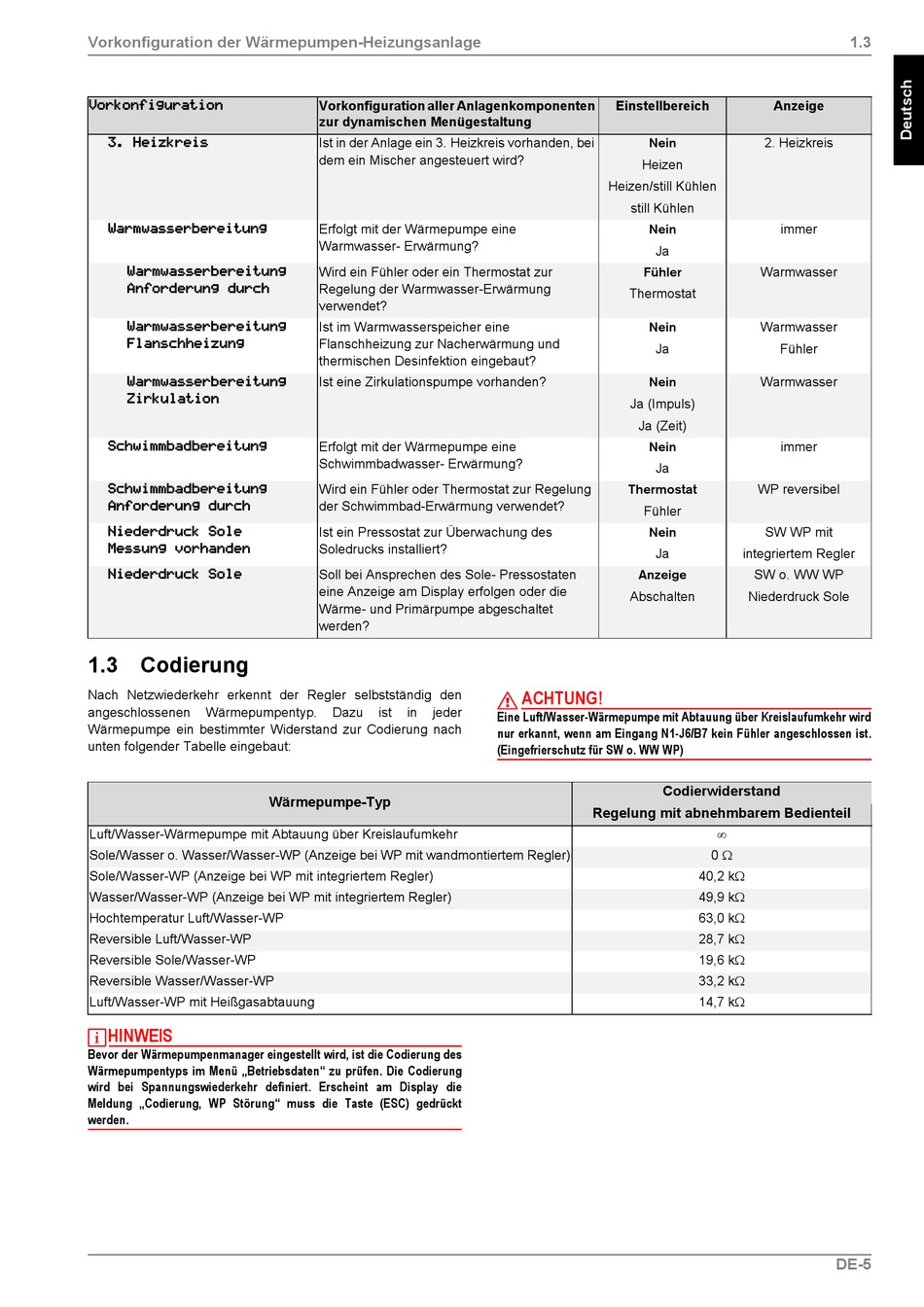

Vorkonfiguration der Wärmepumpen-Heizungsanlage
















1.3 Codierung

Nach Netzwiederkehr erkennt der Regler selbstständig den
angeschlossenen Wärmepumpentyp.
Wärmepumpe ein bestimmter Widerstand zur Codierung nach
unten folgender Tabelle eingebaut:
Luft/Wasser-Wärmepumpe mit Abtauung über Kreislaufumkehr
Sole/Wasser o. Wasser/Wasser-WP (Anzeige bei WP mit wandmontiertem Regler)
Sole/Wasser-WP (Anzeige bei WP mit integriertem Regler)
Wasser/Wasser-WP (Anzeige bei WP mit integriertem Regler)
Hochtemperatur Luft/Wasser-WP
Reversible Luft/Wasser-WP
Reversible Sole/Wasser-WP
Reversible Wasser/Wasser-WP
Luft/Wasser-WP mit Heißgasabtauung
HINWEIS
Bevor der Wärmepumpenmanager eingestellt wird, ist die Codierung des
Wärmepumpentyps im Menü „Betriebsdaten" zu prüfen. Die Codierung
wird bei Spannungswiederkehr definiert. Erscheint am Display die
Meldung „Codierung, WP Störung" muss die Taste (ESC) gedrückt
werden.
Vorkonfiguration aller Anlagenkomponenten
zur dynamischen Menügestaltung
Ist in der Anlage ein 3. Heizkreis vorhanden, bei
dem ein Mischer angesteuert wird?
Erfolgt mit der Wärmepumpe eine
Warmwasser- Erwärmung?
Wird ein Fühler oder ein Thermostat zur
Regelung der Warmwasser-Erwärmung
verwendet?
Ist im Warmwasserspeicher eine
Flanschheizung zur Nacherwärmung und
thermischen Desinfektion eingebaut?
Ist eine Zirkulationspumpe vorhanden?
Erfolgt mit der Wärmepumpe eine
Schwimmbadwasser- Erwärmung?
Wird ein Fühler oder Thermostat zur Regelung
der Schwimmbad-Erwärmung verwendet?
Ist ein Pressostat zur Überwachung des
Soledrucks installiert?
Soll bei Ansprechen des Sole- Pressostaten
eine Anzeige am Display erfolgen oder die
Wärme- und Primärpumpe abgeschaltet
werden?
Dazu ist in jeder
Wärmepumpe-Typ
Einstellbereich
Nein
Heizen
Heizen/still Kühlen
still Kühlen
Nein
Ja
Fühler
Thermostat
Nein
Ja
Nein
Ja (Impuls)
Ja (Zeit)
Nein
Ja
Thermostat
Fühler
Nein
Ja
Anzeige
Abschalten
ACHTUNG!
Eine Luft/Wasser-Wärmepumpe mit Abtauung über Kreislaufumkehr wird
nur erkannt, wenn am Eingang N1-J6/B7 kein Fühler angeschlossen ist.
(Eingefrierschutz für SW o. WW WP)
Codierwiderstand
Regelung mit abnehmbarem Bedienteil
1.3
Anzeige
2. Heizkreis
immer
Warmwasser
Warmwasser
Fühler
Warmwasser
immer
WP reversibel
SW WP mit
integriertem Regler
SW o. WW WP
Niederdruck Sole

0 
40,2 k
49,9 k
63,0 k
28,7 k
19,6 k
33,2 k
14,7 k
DE-5
