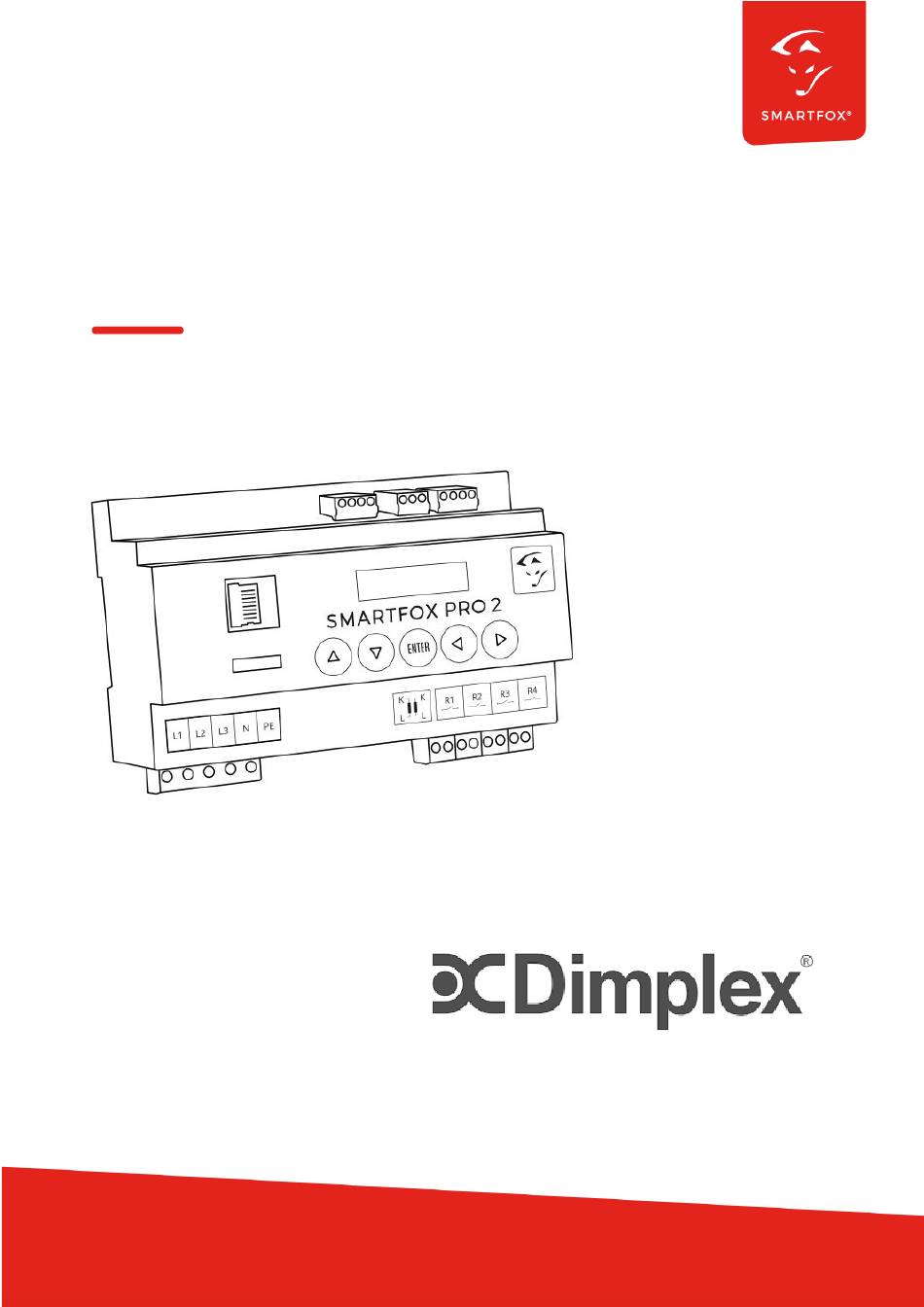

- Seite 1 SMARTFOX & Dimplex Wärmepumpe via Modbus TCP Anleitung V1.2-08.2025...
-
Seite 2: Inhaltsverzeichnis
Form (durch Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne schriftliche Genehmigung der DAfi GmbH reproduziert oder unter Verwendung elektronischer Systeme gespeichert, verarbeitet, vervielfältigt oder verbreitet werden. Zuwiderhandlungen können strafrechtliche Folgen nach sich ziehen. Alle Rechte & technische Änderungen vorbehalten. © DAfi GmbH, Dimplex;... -
Seite 3: Produktübersicht
1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Dimplex Wärmepumpen mit dem SMARTFOX Pro System via SG-Ready. Die Wärmepumpe wird basierend auf dem zur Verfügung stehenden Überschuss der PV-Anlage mittels SG-Ready auf Zustand grün (Ein) geregelt oder überlässt es den Hardwareeingängen. -
Seite 4: Anschluss
2. Anschluss Die Kommunikation mit der Dimplex Wärmepumpe erfolgt per Modbus TCP (Port 502). Der SMARTFOX und die Wärmepumpe müssen mit demselben Netzwerk verbunden werden. Die NWPM-Erweiterung wird an dem „Serial Card/BMS Card“ Steckplatz des Wärmepumpenmanagers installiert. An der NWPM-Erweiterung befindet sich die Netzwerkbuchse, um den Wärmepumpenmanager mit dem Netzwerk zu verbinden. -
Seite 5: Einstellungen An Der Wärmepumpe
3. Einstellungen an der Wärmepumpe 1. In den Einstellungen des Wärmepumpenmanager „Netzwerk“ öffnen 2. Automatisch vergebene IP-Adresse unter „IPv4“ notieren 3. Unter „Gateway Zugang“ „Passwort“ notieren 4. Mit einem Laptop oder PC in einem Internetbrowser https:// und die notierte IP-Adresse eingeben Hinweis! Das Gerät, in dem der Internetbrowser geöffnet ist, muss sich im selben Netzwerk wie der Wärmepumpenmanager befinden Hinweis! Falls der Browser eine Warnung für unsichere Verbindung anzeigt, kann unter „Erweitert“... -
Seite 6: Einstellungen Am Smartfox
4. Einstellungen am SMARTFOX Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken. 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Lizenzmenü öffnen 5. All-in-One Key aktivieren. - Seite 7 6. Geräteparametrierung öffnen 7. Menüpunkt „Wärmepumpe“ wählen 8. Im Dropdown Menü Hersteller „DIMPLEX SG-READY“ wählen 9. Optional: Farbe eingeben, mit der die elektrische Leistung der Wärmepumpe in den Diagrammen dargestellt wird 10. Optional: Farbe eingeben, mit der die thermische Leistung der Wärmepumpe in den Diagrammen dargestellt wird 11.
- Seite 9 22. Die Wärmepumpe ist nun mit SMARTFOX gekoppelt. Die Live Werte lassen sich nun im Menüpunkt „Liveview“ ablesen Im Webportal my.smartfox.at können die ausgelesenen Temperaturkurven und „Leistungen meiner Geräte“ eingesehen werden Hinweis! Die angezeigten Werte können je nach Ausbaustufe der Wärmepumpe variieren (Wärmemengenzähler, Stromzähler, …)
-
