5.2 Durchführen des Lampenwechsel
Bitte schauen Sie sich dazu auch die Abbildungen 1-1 und 5-1/2 an.
1. Kopfschrauben mittels eines Innensechskantschlüssels, Schlüsselweite 8,
entnehmen.
2. Sicherungsclips gleichzeitig nach innen drücken und Kopfplatte leicht anheben.
3. Sub-D Buchse durch Eindrücken der Sicherungsclips abziehen, Fangseil für
den Kopf aushängen und den Kopf vorsichtig abnehmen
4. Buchsenleiste (Einschub 1+2) abziehen
5. Feststellrändelschraube des Einschubs entfernen
6. Fangsicherung des Einschubs aushängen.
7. Einschub vorsichtig aus dem Gehäuse nehmen und abstellen.
8. Optikhalteschraube M4 entnehmen.
9. Oberen Teil der Optikeinheit aufklappen.
10. Rändelschrauben der HMI Lampe lösen und Lampe wechseln. Einfüllstutzen
der Lampe muß wie in der Zeichnung ausgerichtet sein.
11. In umgekehrter Montagereihenfolge das
wieder schließen.
ACHTUNG!: Achten Sie bitte darauf, dass der Einschub wieder beidseitig in

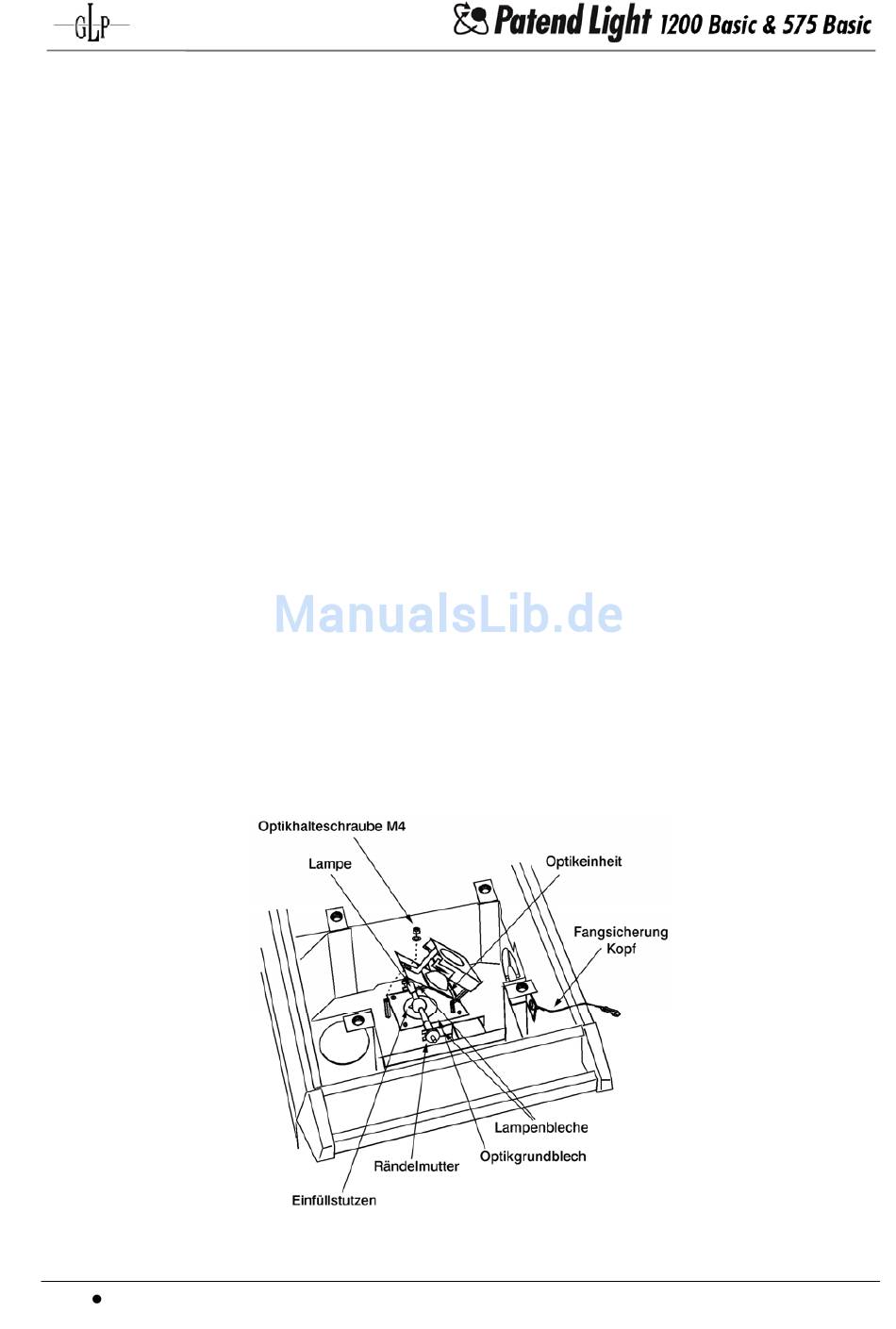

Abbildung 5-2
GLP
German Light Production
seiner Führung sitzt !!!
(V2.1)
