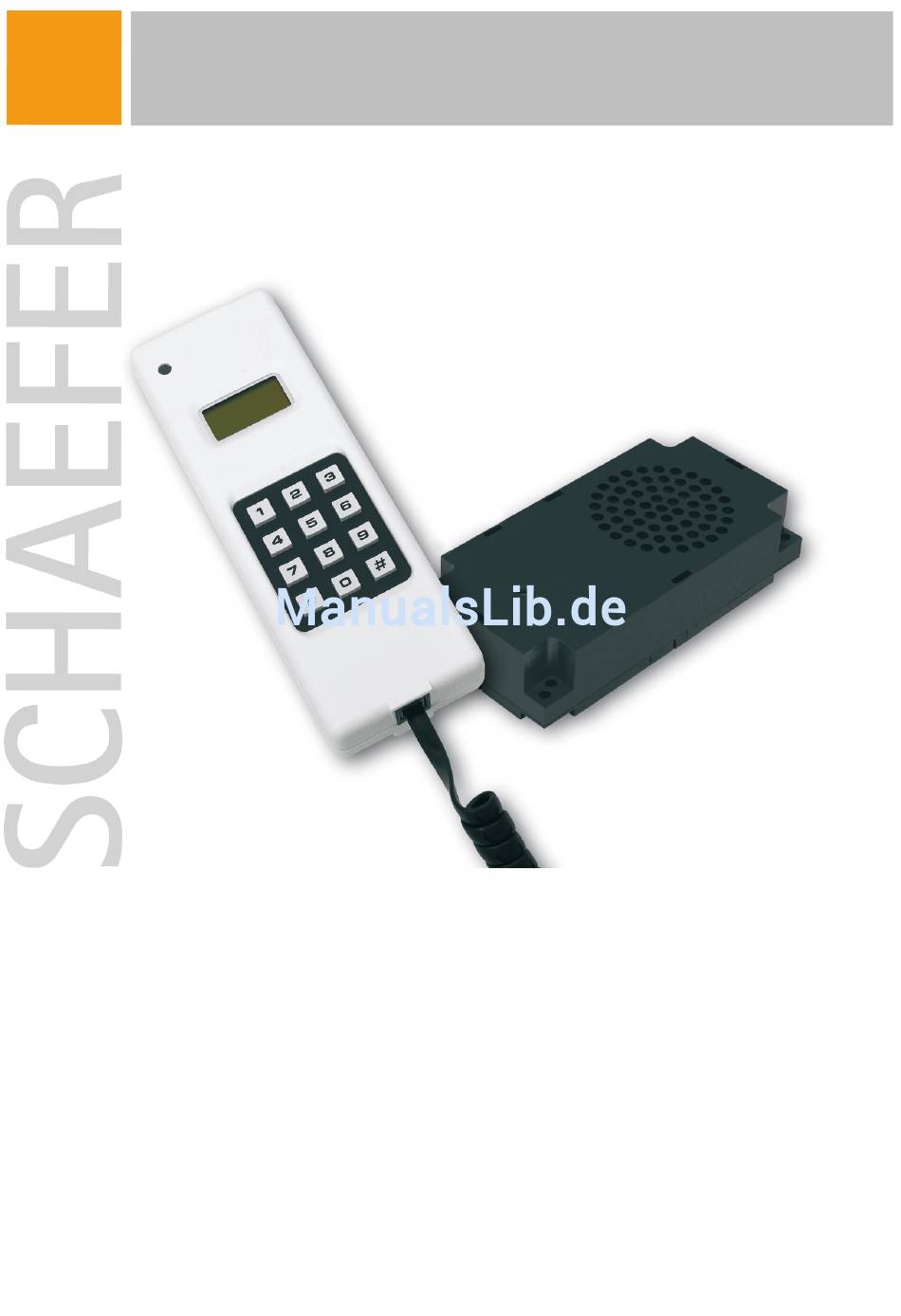

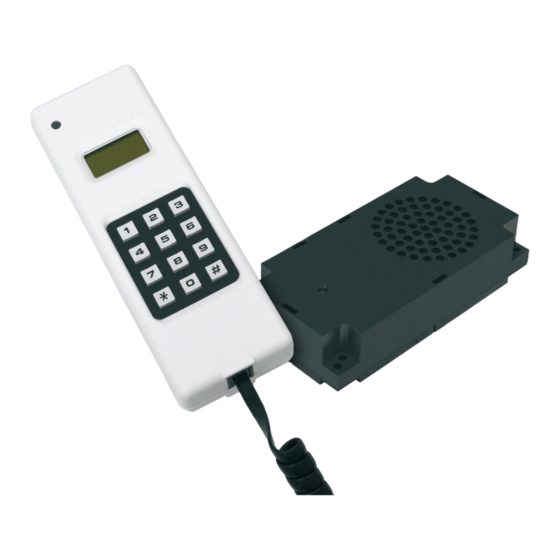

- Seite 1 Anleitung für den Errichter FPM 32 Gegensprechanlage SCHAEFER GmbH | Winterlinger Str. 4 | 72488 Sigmaringen | Germany Phone +49 7571 722-0 | Fax +49 7571 722-98 | info@ws-schaefer.de | www.ws-schaefer.de...
- Seite 2 Die Vervielfältigung (Kopie, Druck, Mikrofilm oder in anderer Form) sowie die elektronische Verbreitung dieses Dokumentes ist nur mit ausdrücklicher schriftlicher Genehmigung der SCHAEFER GmbH erlaubt. Die SCHAEFER GmbH behält sich das Recht zur Änderung technischer Daten ohne vorherige Ankündigung vor. Es gelten die allgemeinen Geschäftsbedingungen.
-
Seite 3: Inhaltsverzeichnis
Sprache Adressierung Zuordnung der Freisprechstellen Automatische Ruflösung (ohne Einsatz der FPM 8800) Interner Alarm (nur in Verbindung mit der FPM 8800) Bedienung Freisprechstelle LMK Adressierung Verzögerung Alarmtaster (Missbrauchsunterdrückung) Lautsärke Technische Daten © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 4: Installation
Apparat dafür ausgewählt werden. Bei diesem Gerät sind in der Wandhalterung die Steckbrücken JPR1 und JPR2 zu setzen. An die Anschlußklemmen „GND“ und „12..30V DC“ wird die Versorgungsspannung angeschlossen. Bei allen anderen Handapparaten sind keine Steckbrücken einzusetzen. © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 5: Freisprechstelle Lmk
Quittierungsanzeigen mit einer anderen Spannung als der Betriebsspannung UB betrieben werden, können diese auch aus einer anderen Spannungsquelle gespeist werden. In diesem Fall müssen die Bezugspotentiale der FPM 32 (GND) und der fremden Spannungsquelle verbunden werden. Wird ein zusätzliches Alarmsignal mit anderem Potential benötigt, ist ein Taster mit getrennten Schaltkontakten zu verwenden. -
Seite 6: Adressierung Der Teilnehmer
D E U T S C H Das Display zeigt an: # E N G L I S H Wählen Sie mit der „ “ oder „ “-Taste zwischen deutschen und englischen Meldungen. © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 7: Adressierung
Drücken Sie die „ “-Taste, um eine Zuordnung zu bestimmen. Haben Sie bei einem früheren Aufruf bereits eine Zuordnung vorgenommen, werden in der ersten Zeile die ausgewählten Freisprechstellen nacheinander angezeigt. © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 8: Automatische Ruflösung (Ohne Einsatz Der Fpm 8800)
Automatische Ruflöschung (ohne Einsatz der FPM 8800) Prinzipiell werden Alarmmeldungen so lange angezeigt, bis sie von einem Handapparat beantwortet werden. Wird die FPM 32 nur für die Sprechverbindung und nicht als Alarmmeldegerät verwendet, kann ein Zeitlimit bestimmt werden, nach dem der Notruf bei allen Handapparaten gelöscht wird. Diese Einstellung gilt im ganzen System und kann nur in der Zentrale geändert werden. -
Seite 9: Interner Alarm (Nur In Verbindung Mit Der Fpm 8800)
Das Display zeigt an: S E C Sie können eine Zeit zwischen 0 und 60 Sekunden festlegen. Beenden Sie Ihre Eingabe mit der „ “-Taste und bestätigen Sie den Wert noch einmal. © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 10: Bedienung Freisprechstelle Lmk
Bei der Montage der Freisprechstelle ist darauf zu achten, dass Lautsprecher- und Mikrofonöffnung so dicht wie möglich an der Frontplatte sitzen. Bei zu großer Lautstärke wird die Sprachübertragung unverständlich. Stellen Sie in diesem Fall die Lautstärke zurück. © SCHAEFER GmbH Anleitung für den Errichter FPM 32... -
Seite 11: Technische Daten
40 mA (aktiv) max. 60 mA (Sprechverbindung) Freisprechstelle ca. 6-8 mA (standby) (pro Gerät) ca. 40 mA (aktiv) max. 100 mA (Sprechverbindung) • Einbaumaße (Angaben in mm) siehe Zeichnungen Freisprechstelle Handapparat Montageplatte Handapparat © SCHAEFER GmbH Anleitung für den Errichter FPM 32...
