Laser Technology, Inc TruPulse 360 / 360B Gebrauchsanleitung
Seite 12

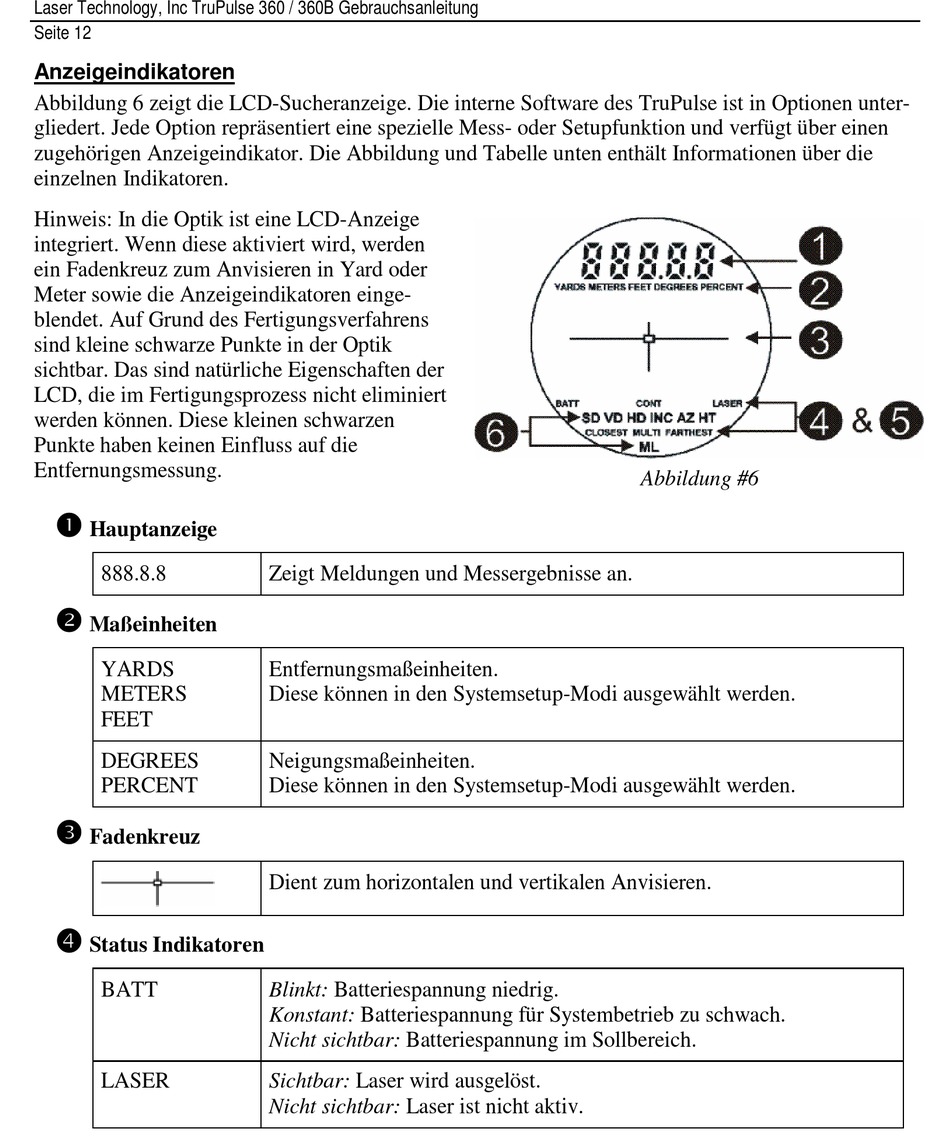

Anzeigeindikatoren

Abbildung 6 zeigt die LCD-Sucheranzeige. Die interne Software des TruPulse ist in Optionen unter-
gliedert. Jede Option repräsentiert eine spezielle Mess- oder Setupfunktion und verfügt über einen
zugehörigen Anzeigeindikator. Die Abbildung und Tabelle unten enthält Informationen über die
einzelnen Indikatoren.
Hinweis: In die Optik ist eine LCD-Anzeige
integriert. Wenn diese aktiviert wird, werden
ein Fadenkreuz zum Anvisieren in Yard oder
Meter sowie die Anzeigeindikatoren einge-
blendet. Auf Grund des Fertigungsverfahrens
sind kleine schwarze Punkte in der Optik
sichtbar. Das sind natürliche Eigenschaften der
LCD, die im Fertigungsprozess nicht eliminiert
werden können. Diese kleinen schwarzen
Punkte haben keinen Einfluss auf die
Entfernungsmessung.

Hauptanzeige
888.8.8

Maßeinheiten
YARDS
METERS
FEET
DEGREES
PERCENT

Fadenkreuz

Status Indikatoren
BATT
LASER
Zeigt Meldungen und Messergebnisse an.
Entfernungsmaßeinheiten.
Diese können in den Systemsetup-Modi ausgewählt werden.
Neigungsmaßeinheiten.
Diese können in den Systemsetup-Modi ausgewählt werden.
Dient zum horizontalen und vertikalen Anvisieren.
Blinkt: Batteriespannung niedrig.
Konstant: Batteriespannung für Systembetrieb zu schwach.
Nicht sichtbar: Batteriespannung im Sollbereich.
Sichtbar: Laser wird ausgelöst.
Nicht sichtbar: Laser ist nicht aktiv.
Abbildung #6
