2.4

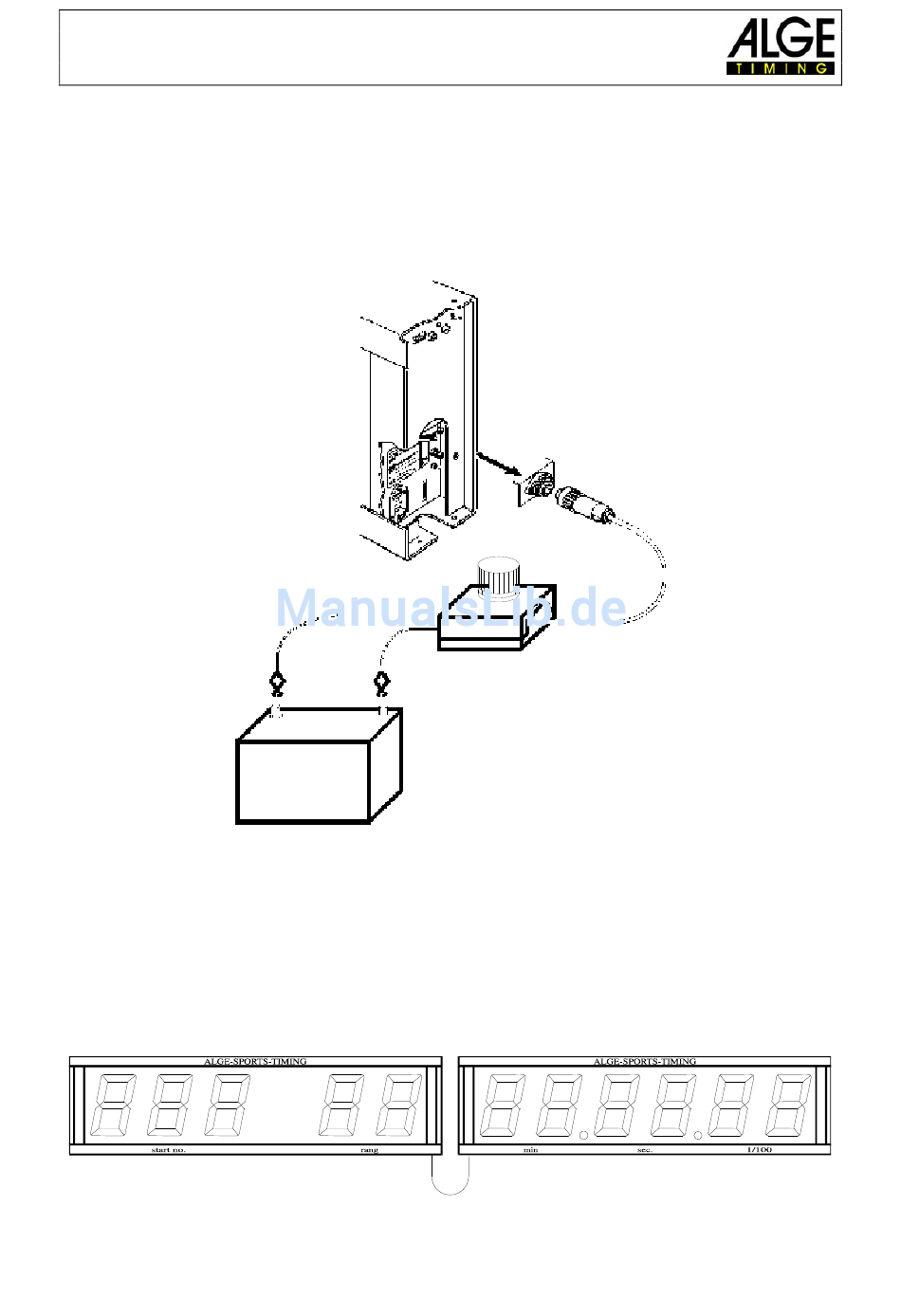

Externe Batterie
Eine 12 V Batterie (Autobatterie) mit mindestens 2 Ah wird an die Großanzeige
angeschlossen. Es muß darauf geachtet werden, daß die Polarität der Froschklemmen
stimmt [(+) mit (+) und (-) mit (-) verbinden].
2.5
Zusammenschalten von Anzeigetafeln
Werden zwei Anzeigetafeln zusammengeschaltet (z.B. Startnummer-/Rangtafel und
Zeittafel) so muss nur eine Tafel mit Powerpack oder Powersupply bestückt sein, oder nur
eine an eine Batterie angeschlossen sein. Es muss aber darauf geachtet werden, daß das
Verbindungskabel 033-01 verwendet wird.
Anzeigetafel GAZ4
Kabel 033-XX
Seite 7
