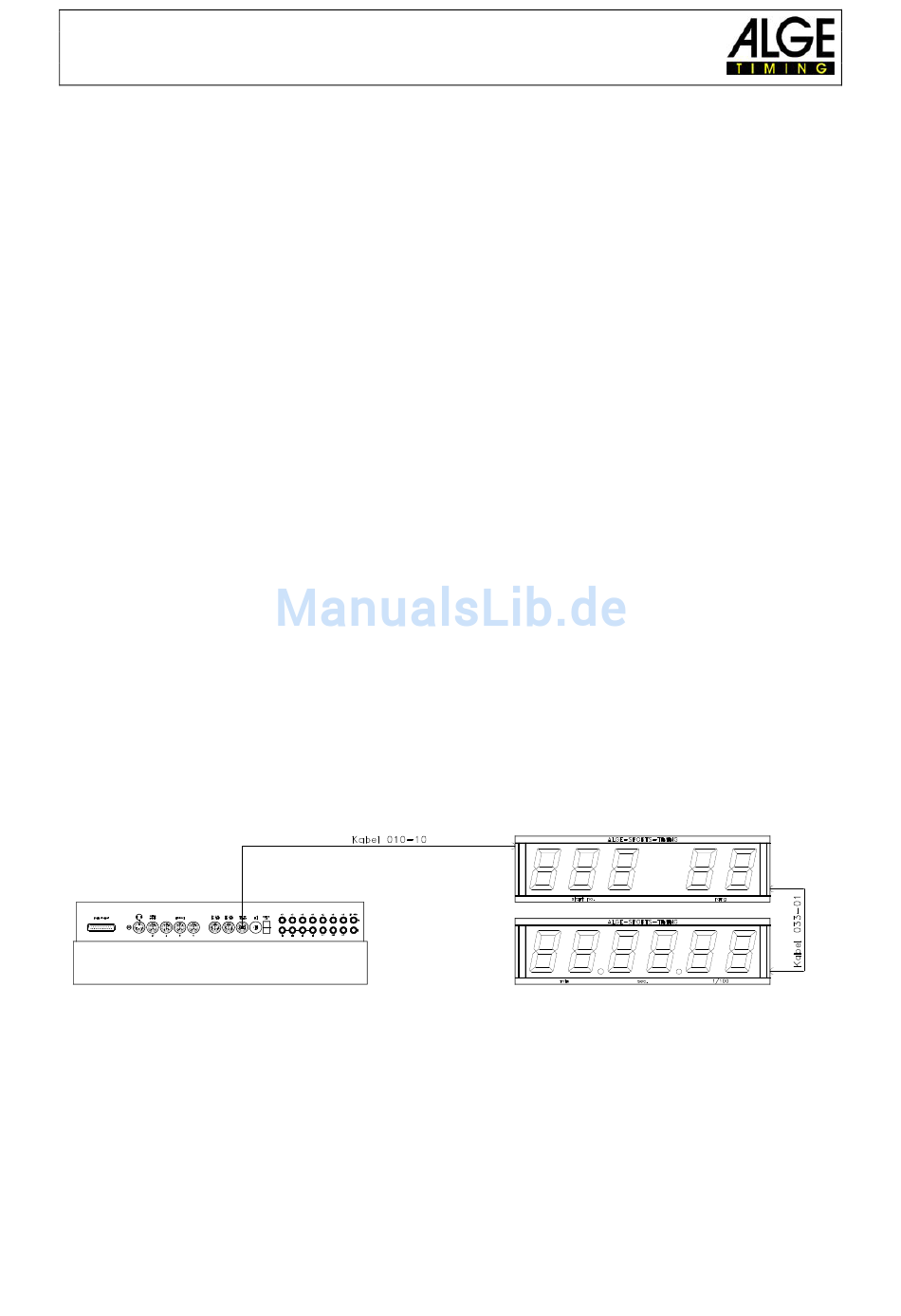

4 Großanzeigetafel GAZ4 gesteuert vom ALGE TdC
•
Datenleitung 010-10 an ALGE TdC anschließen und mit GAZ (2) über 2-poliges Kabel
verbinden. Auf die Polarität der GAZ Buchsen (2) muss Rücksicht genommen werden
(gelber Bananenstecker in gelbe Buchse und schwarzer Bananenstecker in schwarze
Buchse).
•
Daumenradschalter (1) auf „0" oder „13" stellen.
•
Mit Kippschalter (3) gewünschte Anzeigekonfiguration einstellen (siehe Punkt 4.).
Startnummer / Rang
Minuten, Sekunden, Hundertstel (Tausendstel)
Stunden, Minuten, Sekunden (Zehntel)
•
Speisung einschalten bzw. anschließen:
Bei einer GAZ mit eingebautem Powerpack mit Kippschalter (7).
Bei einer Tafel ohne Powerpack durch externe Speisung (z.B. externe 12 V Batterie),
wie im Kapitel 2. Stromversorgung beschrieben ist.
•
Die Anzeigetafel signalisiert die Programmversion und anschließend mit "ALGE" die
Betriebsbereitschaft.
•
ALGE TdC 4000 einschalten, Anzeigetafel schaltet auf „blank".
•
Programmvorwahl am ALGE TdC 8000 durchführen und mit der Zeitmessung
beginnen. Sobald das Display des ALGE TdC 8000 eine laufende Zeit anzeigt, wird
diese auch von der GAZ angezeigt (ansonsten Anschlussstecker am ALGE TdC 4000
um 180 Grad verdrehen).
Alternativ kann beim ALGE TdC 8000 auch mit einem Bananensteckerkabel (z.B. 000-10)
die Großanzeigetafel direkt an den Bananenbuchsen ganz rechts beim ALGE TdC 8000
angesteckt werden.
Anzeigetafel GAZ4
Seite 11
