4.1

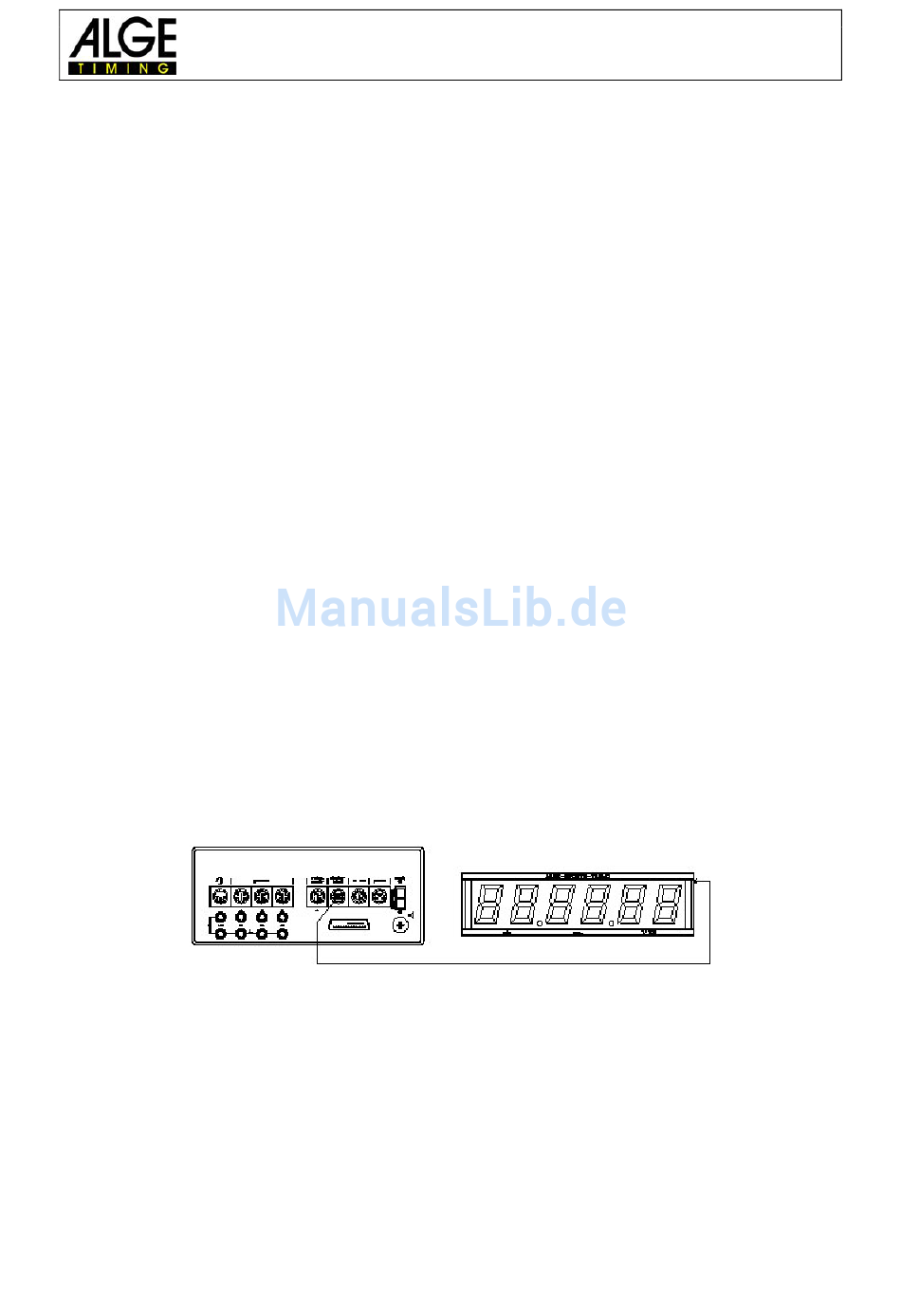

GAZ4 gesteuert vom ALGE Timer S4
•
Datenleitung 010-10 an Timer S4 anschließen und mit GAZ (2) über 2-poliges Kabel
verbinden. Auf die Polarität der GAZ Buchsen (2) muss Rücksicht genommen werden
(gelber Bananenstecker in gelbe Buchse und schwarzer Bananenstecker in schwarze
Buchse).
•
Daumenradschalter (1) auf „0" oder "13" stellen.
•
Mit Kippschalter (3) gewünschte Anzeigekonfiguration einstellen (siehe Punkt 4).
Minuten, Sekunden, Hundertstel (Tausendstel)
Stunden, Minuten, Sekunden (Zehntel)
•
Speisung einschalten bzw. anschließen:
Bei einer GAZ mit eingebautem Powerpack mit Kippschalter (7).
Bei einer Tafel ohne Powerpack durch externe Speisung (z.B. externe 12 V Batterie),
wie im Kapitel 2. Stromversorgung beschrieben ist.
•
Die Anzeigetafel signalisiert die Programmversion und anschließend mit "ALGE" die
Betriebsbereitschaft.
•
Timer S4 auf gewünschtes Programm einschalten, Anzeigetafel schaltet auf „blank".
•
Mit der Zeitmessung beginnen. Sobald das Display des ALGE Timer S4 eine laufende
Zeit anzeigt, wird diese auch von der GAZ angezeigt.
Das Kabel 010-10 vom ALGE Timer S4 zur Großanzeigetafel kann mit einem 2-adrigen
Kabel verlängert werden (bis ca. 1 km). Als Verlängerung kann die ALGE Kabeltrommel
KT300 (300 m) oder KT500 (500m) verwendet werden.
Seite 12
Anzeigetafel GAZ4
