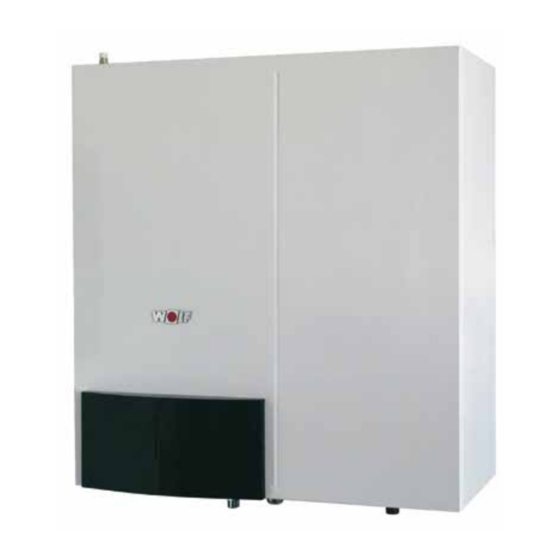

Inhaltszusammenfassung für Wolf CGW-11/100
-
Seite 2: Gasbrennwert-Zentrale Wandhängend Mit Integriertem Hochleistungsschichtenspeicher
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 043/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch Art.-Nr. 3061037_1209... - Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Sicherheitshinweise ......................3 Normen und Vorschriften ....................4 Regelung / Funktion / Bedienung .................6 Auslieferungszustand / Lieferumfang ................8 Abmessungen / Anschlüsse ..................9 Aufbauschema......................10 Aufstellungshinweise ....................11 Montage / Trennbarkeit....................12 Installation ........................13 Montage Luft-/Abgasführung ...............17 Elektroanschluss ..................18 Anlage befüllen ..................21 Inbetriebnahme ..................22 Einstellung Busadresse / Gasanschlussdruck prüfen ......23 Regelungsparameter anzeigen / ändern ..........25 Maximale Heizleistung anpassen ............26...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen verwendet. Diese wichtigen Anwei- sungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisun- gen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Bild: Klemmkasten: Gefahr durch elektrische Spannung Gefahr durch elektrische Spannung an elektri- schen Bauteilen! -
Seite 5: Normen Und Vorschriften
Normen und Vorschriften Vor der Installation der Wolf-Gasbrennwert-Zentrale muss Für die Installation in Österreich gilt ferner: die Zustimmung des Gas-versorgungsunternehmens, - ÖVE - Vorschriften des Bezirks-Schornsteinfegermeisters und der Unteren Wasserbehörde eingeholt werden. - Bestimmungen des ÖVGW sowie die entsprechenden Ö- Normen - ÖVGW TR-Gas (G1), ÖVGW-RTF (G2) - Seite 6 Abgastemperaturüberwachung, für Niedertemperaturheizung und Warmwasserbereitung in Heizungsanlagen mit Vorlauftemperaturen bis 95°C und 3 bar zulässigem Betriebsüberdruck nach DIN EN 12828. Die Wolf-Gasbrennwert-Zentrale ist auch für die Aufstellung in Garagen zugelassen. Raumluftabhängig betriebene Gas-brennwert- Geräte dürfen nur in einem Raum installiert werden, der die maßgeblichen Belüftungsan-...
- Seite 7 Regelung / Funktion / Bedienung Betriebsschalter Entstör- Temperaturwahl Thermometer EIN/AUS Taste Warmwasser Manometer Temperaturwahl Leuchtring Heizwasser Betriebsschalter EIN/AUS Bei Stellung 0 ist die Gastherme ausgeschaltet. Entstörung Die Entriegelung einer Störung und ein Wiederanlauf der Anlage wird durch Drücken der Taste ausgelöst. Wird die Entstörtaste betätigt, ohne dass eine Störung vorgele- gen hat, wird ein Neustart der Anlage eingeleitet.
- Seite 8 Regelung / Funktion / Bedienung Einstellung Winterbetrieb (Stellung 2 bis 8) Die Therme heizt im Winterbetrieb die Heizwassertemperatur auf die am Heizwasser- temperaturregler eingestellte Temperatur auf. Die Umwälzpumpe läuft gemäß Einstellung der Pumpenbetriebsart ständig (Werkseinstellung) bzw. nur bei Brenneransteuerung mit Nachlauf. Sommerbetrieb Durch Drehen des Schalters Temperaturwahl Heizwasser in Stellung wird der...
- Seite 9 Auslieferungszustand / Lieferumfang Auslieferungszustand Zubehör Gasbrennwert-Zentrale mit integriertem Schich- tenspeicher Folgendes Zubehör ist zur Installation der Gasbrennwert- Zentrale erforderlich: Im Lieferumfang sind enthalten: - Luft-/Abgaszubehör (siehe Planungshinweise) Gasbrennwertgerät mit integriertem - Raum- oder witterungsgeführte Regelung Schichtenspeicher anschlussfertig verkleidet - Kondensatablauftrichter mit Schlauchhalter Einhängewinkel zur Wandmontage - Wartungshähne für Heizungsvor- und Rücklauf Montageanleitung...
