1.7 Anschluss an einen gemauerten Schornstein
Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr
B
in diese eingeführt. Das Rohr darf nicht in die Schornsteinöffnung hineingesteckt wer-
A-A
den, sondern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die
Verbin-dungen Ofen/Rohr und Rohr/Mauerbuchse werden mit Glasschnur abgedichtet.
Normalerweise ist es nicht erforderlich, evtl. Rohrverbindungen abzudichten.
E
Um Verlust von Schornsteinzug zu vermeiden, ist es von Vorteil, evtl. Übergänge vom
senk-rechten zum waagrechten Rauchrohr mit einer weichen Biegung zu montieren.
Die Bemessung des Rauchrohrs muss den nationalen und örtlichen Bestimmungen genü-
gen. Morsø empfiehlt jedoch ein Rauchrohr aus 2 mm Stahlplatte, da das zu einer längeren
Lebensdauer des Rauchrohrs führt.
1.8 Anschluss an einen Stahlschornstein
Ist die Aufstellung so, dass der Schornstein direkt nach oben durch die Decke geführt wird, so sind
die nationalen und örtlichen Bestimmungen im Hinblick auf den Abstand des Schornsteins zu einer
brennbaren Decke einzuhalten. Der Schornstein wird am Rauchabzug mit Glasschnur abgedichtet.
Es ist wichtig, dass der Schornstein so angebracht wird, dass sein Gewicht von der Dachkonstrukti-
D
on und nicht vom Ofen getragen wird. (Siehe die Anleitung des Schornsteinherstellers.) Ein zu gro-
ßes Gewicht auf der Topplatte des Ofens kann zu Rtissschäden führen. Wenn der Schornstein nicht
so angebracht wird, dass sein Gewicht von der Dachkonstruktion getragen wird, ist die Topplatte
Dim. without indication of margin acc. to DS/ISO 2768-1 m
von der Morsø Garantie ausgenommen.
Material:
Im Falle eines Kaminbrandes wegen Fehlbedienung des Ofens oder wenn über längere Zeit
Weight kg.:
196.43
-
Model no.
feuchtes Brennmaterial verwendet wurde: Bitte die Ventile ganz schließen und die Feuer-
Drawingtype:
Location of file:
C:\Working\5400 Assembly.SLDASM
wehr rufen!
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
1

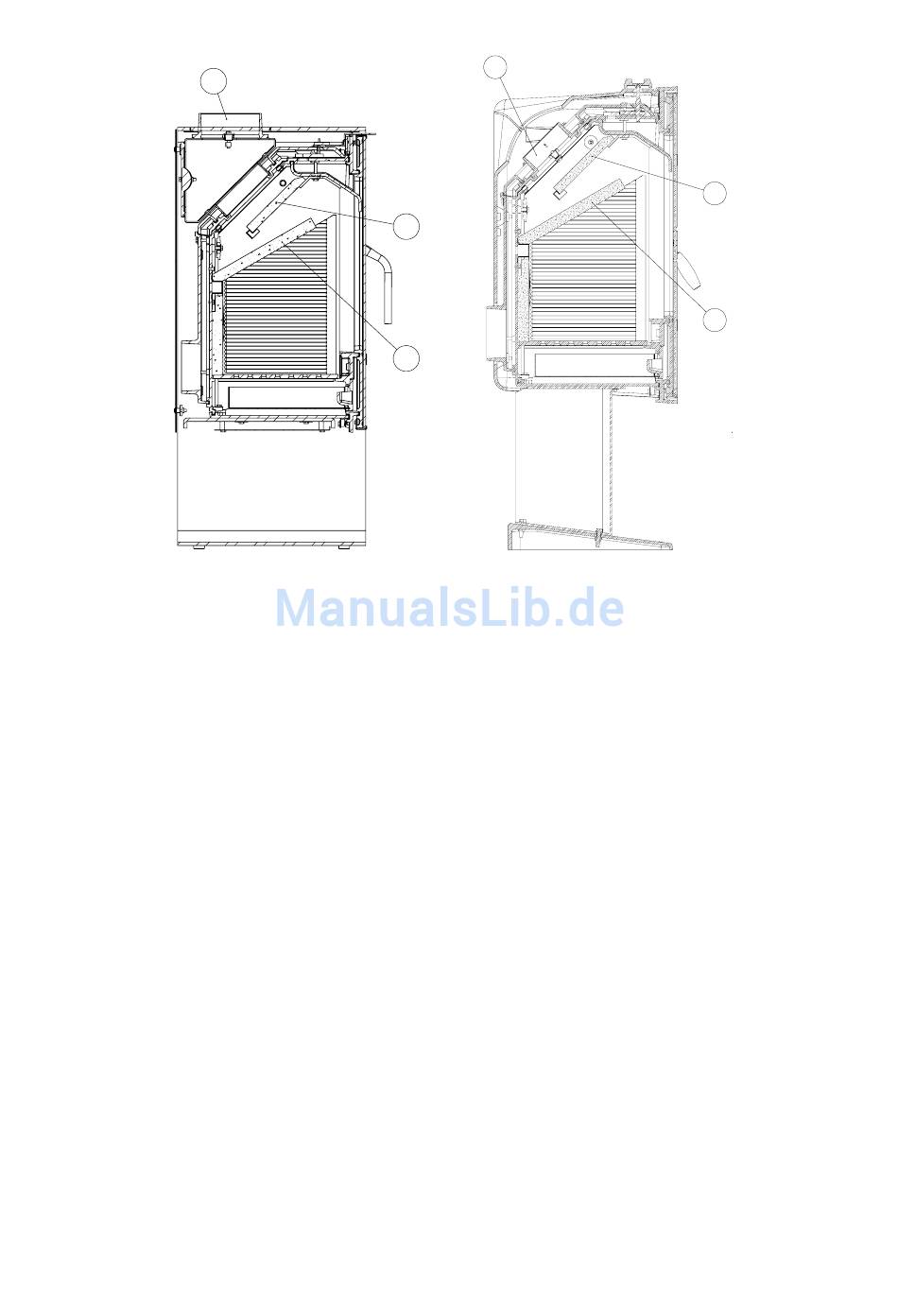

Morsø 5443
