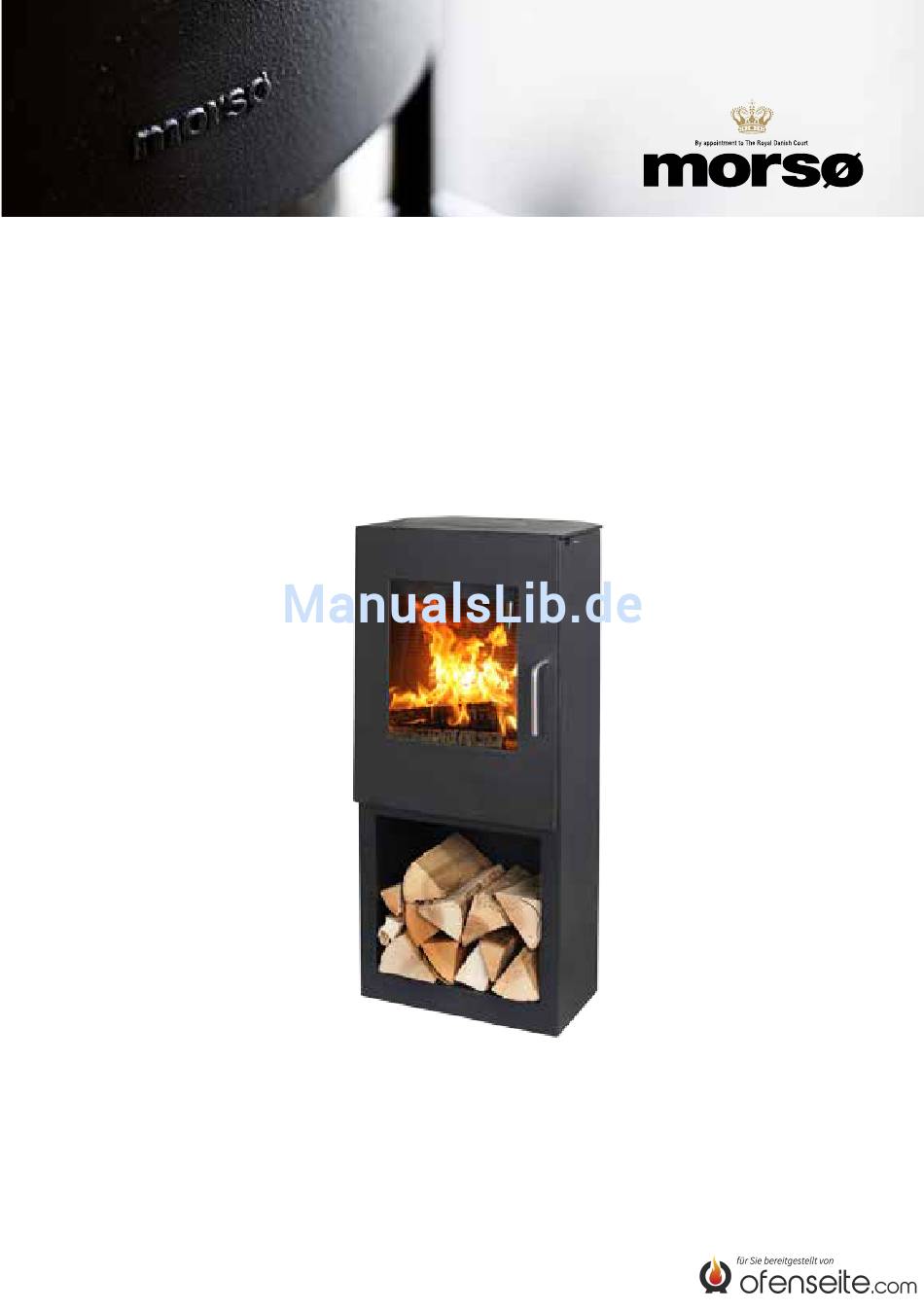

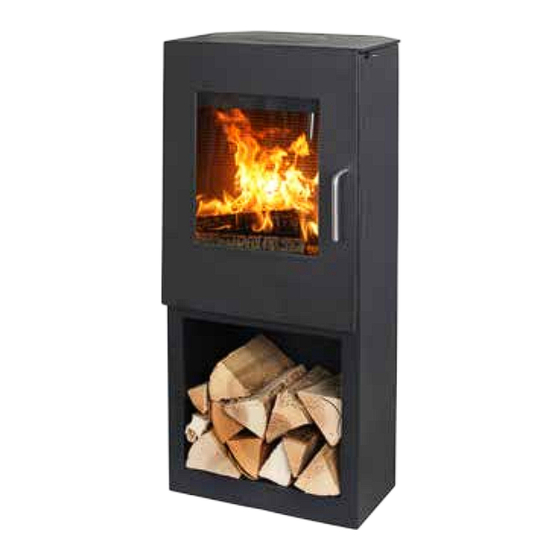

- Seite 1 Aufstellungs- und Bedienungsanleitung Morsø S12 EN 13240 · DIN+ MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
Gleichzeitig mit der Montierung des gewünschten Sockels oder der losen Beine sollen die Strahlplatte und die beigelegten Distanzstücke montiert werden. Die Beine und die Strahlplatte werden mit den beigefügten M6 Schrauben festgeschraubt. Die Morsø S12 hat ein Gewicht von 115 kg. Um Lackbeschädigungen in Verbindung mit dem Auspacken und der Montierung vom Ofen zu vermeiden, empfehlen wir, dass 2 Personen sich gegenseitig helfen. -
Seite 4: Aufstellungsort Des Ofens/Einzuhantende Abstände
Min. Abstand zu brennbarem Material: Aufstellung Ofentyp Abstand A Abstand B Abstand C Morsø S12 300 mm Normal rechtwinklig nicht isoliertes 125 mm (200 mm*) Rauchrohr Morsø S12 300 mm Normal rechtwinklig nicht isoliertes 100 mm (200 mm*) Rauchrohr Morsø S12... -
Seite 5: Schornstein
Fußböden Vor den Feuerungsöffnungen von Feuerstätten für feste Brernnstoffe sind Fußböden aus brennbaren Baustoffen durch einen Belag aus nichtbrennbaren Baustoffe zu schützen. Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken. 1.5 Schornstein Wenn es die örtlichen Bestimmungen erlauben, kann der Ofen an einen Schornstein ange- schlossen werden, an den bereits eine andere geschlossene Feuerstelle angeschlossen ist... -
Seite 6: Anschluss An Einen Gemauerten Schornstein
Montage mit Abluftstutzen hinten Die Topplatte wird vom Ofen abgehoben und der gusseiserne Abluftstutzen vom Oberteil der Brenn- kammer abgeschraubt. Das Eisenplättchen an der Konvektionsrückwand wird mit kurzen festen Schlägen mit einem Hammer vor den kleinen „Brücken“, mit denen das Plättchen befes- tigt ist, herausgeschlagen. -
Seite 7: Anschluss An Einen Stahlschornstein
1.8 Anschluss an einen Stahlschornstein Ist die Aufstellung so, dass der Schornstein direkt nach oben durch die Decke geführt wird, so sind die nationalen und örtlichen Bestimmungen im Hinblick auf den Abstand des Schornsteins zu einer brennbaren Decke einzuhalten. Der Schornstein wird am Rauchabzug mit der beiliegenden Glas- schnur abgedichtet. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
1.9 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 pa erforderlich, damit die Ver- brennung zufriedenstellend verläuft und kein Rauch austritt. Die Gefahr eines Rauchaustritts besteht jedoch auch, wenn die Ofentür bei seh r starkem Heizen geöffnet wird. - Seite 9 Wertetripel zur Berechnung des Schornsteins nach EN 13384 Teil 1 und Teil 2 bzw. Teil 3 für den Kaminofen Morsø S12 Serie der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 6 kW Betriebsweise geschlossen Brennstoff Scheitholz Abgasmassenstrom bez. auf NWL...
-
Seite 10: Heiztechnik/Verwendung Ihres Ofens
2.0 Heiztechnik/Verwendung Ihres Ofens Ihr Ofen ist so konstruiert, dass an zwei Stellen Luft zugeführt wird. Die sekundäre Luftzufuhr mit vorgewärmter Luft wird der Verbrennung mit hoher Geschwindigkeit über das Glas zugeführt. Sie wird mit dem Handgriff über der Tür reguliert. Die Verbrennungsluft wird durch Schieben des Handgriffs nach rechts zugeführt und durch Schieben nach links geschlossen. -
Seite 11: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle Beim Anzündvorgang wird eine große Luftmenge benötigt. Heizt man einen ganz kalten Ofe- nein, muss die Tür während der ersten Minuten nur angelehnt werden, und gleichzeitig wird die Verbrennungsluftzufuhr auf Maximum geregelt. Behalten Sie immer rd. 1 cm Aschenschicht im Boden der Brennkammer. Diese Asche hat eine isolierende Wirkung und fördert eine gute Verbrennung. - Seite 12 6. Verteilen Sie 2 Holzscheite à ca. 0,75 kg mit einer Län- ge von ca. 25-30 cm in einem Abstand von ca. 1 cm zwi- schen den Scheiten längs in einer Schicht über die Glut. 7. Bei einer Position der Luftzufuhr auf „Max.“ (offen) und geschlossener Tür zündet sich das neue Holz innerhalb we- niger Minuten an.
- Seite 13 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei-se vermei- den Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornsteinzug. Öffnen Sie nie die Ofentür bei starkem Heizen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 14: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe ge- strichen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 15: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Dichtungen Mit Zeit werden die Türdichtungen getragen und müssen nach Bedarf, um die unkontrollier- te Verbrennung zu vermeiden, ersetzt werden. -
Seite 16: Wartungsteile Für Serie S12
Wartungsteile für Serie S12 Beschreibung Artikelnr. Türdichtungsband 62904500 Gusseiserner Rost 34120300 Rauchumlenkplatte 57121200 Glas, front, Außenseite 57122100 Glas, front, Innenseite 57121800 Glas, unteren Tür 57123400 Seitenstein links 57121500 Seitenstein rechts 57121600 Rückstein groß 57120800 Rückstein klein 57121100... -
Seite 17: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 5-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 20: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
