Schornstein und Rauchrohr sind mit Reinigungstüren zu versehen. Die Größe der Reinigungstür im
Schornstein muss mindestens der Lichtöffnung des Schornsteins entsprechen.
Der Schornstein muss für eine Inspektion von außen zugänglich sein, und der Zugang zur Reini-
gungstür und zum Schornstein muss möglich sein, wenn von oben gereinigt werden soll (z.B. Stahl-
schornsteine).
1.6 Ofenrohranschluss

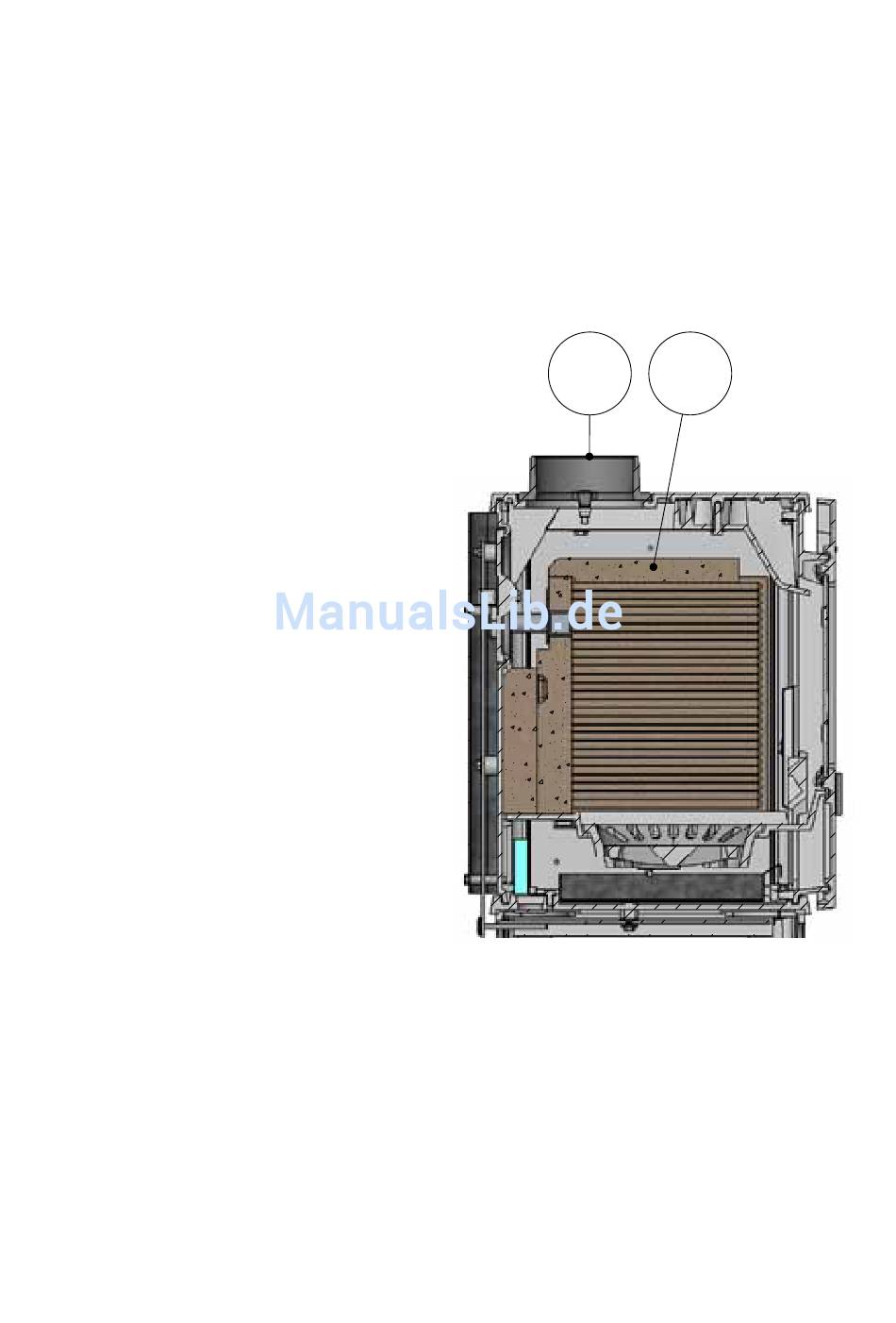

Der Ofen ist standardmäßig mit einem nach oben führenden Rauchausgang (1) und einem an die
gusseiserne Rückwand (hinter den Konvektionsplatten) montierten Gussdeckel versehen. Soll der
Rauchausgang des Ofens nach hinten hinausführen, schlägt man die Blechteile an den Konvekti-
onsplatten mithilfe eines Hammers mit kurzen, gezielten Schlägen bei den „Brücken", die die Teile
festhalten, heraus. Den Rauchausgang vom Ofen
entfernen und den gusseisernen Deckel von der
1
2
Rückwand abmontieren und an die Deckplatte
montieren. Den Rauchausgang in der Öffnung der
Ofenrückseite zentrieren und mit den beiliegen-
den Plattenmuttern befestigen.
Beachten Sie:
Überprüfen Sie, dass sich die Rauchleitplatte (2),
die die feuerfesten Steine und der Schüttelrost
am richtigen Ort befinden.
1.7 Anschluss an einen gemauerten Schornstein
Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in
diese eingeführt. Das Rohr darf nicht selbst in die Schornsteinöffnung hineingesteckt werden,
sondern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die Verbin-
dungen Ofen/Rohr und Rohr/Mauerbuchse werden mit der beigefügten Glasschnur abgedich-
tet. Normalerweise ist es nicht erforderlich, evtl. Rohrverbindungen abzudichten.
Um Verlust von Schornsteinzug zu vermeiden, ist es von Vorteil, evtl. Übergänge vom senk-
rechten zum waagrechten Rauchrohr mit einer weichen Biegung zu montieren.
Die Bemessung des Rauchrohrs muss den nationalen und örtlichen Bestimmungen einhalten.
A-A
Morsø empfiehlt jedoch ein Rauchrohr aus 2 mm Stahlplatte, da das zu einer längeren Le-
bensdauer des Rauchrohres führt.
6
