- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED BC-7 Beam Effect with Dot Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918807 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00085014.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BC-7 Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben. Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Typenschild angegeben.
-
Seite 5: Bestimmungsgemässe Verwendung

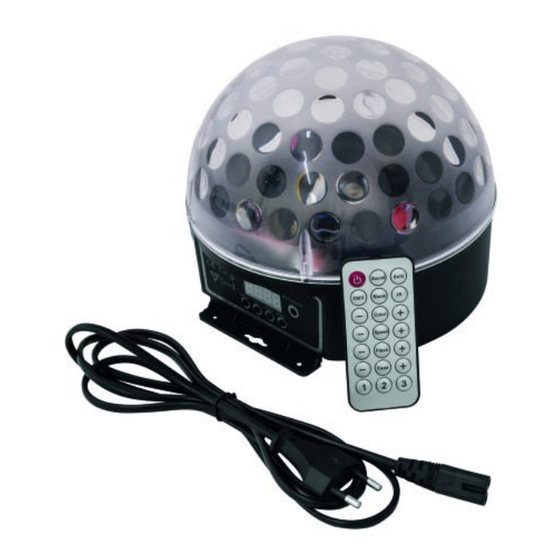

BESTIMMUNGSGEMÄSSE VERWENDUNG Der LED BC-7 Strahleneffekt ist ein Lichteffektgerät, das durch seine kreisförmige Rotation für einzigartige Lichtspiele sorgt. Das Gerät ist mit roten, grünen, blauen, amberfarbenen und weißen LEDs ausgestattet, die leistungsstark und langlebig sind. Das Lichteffektgerät ist für den Einsatz auf Bühnen, in Diskotheken oder in Partyräumen geeignet. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features DMX-LED-Strahleneffekt erbringt eindrucksvolle Spiegelkugeleffekte Matte Oberfläche mit klaren Linsen erzeugen gepunktete Strahlen-Darbietungen • Ausgestattet mit hellen LEDs in rot, grün, blau, amber und weiß • 10 bis 50 Rotationen (180°) pro Minute produzieren kreisförmige Lichtspiele • Steuerung über Steuereinheit, IR-Fernsteuerung oder jeden handelsüblichen DMX512-Controller •... -
Seite 7: Installation
INSTALLATION BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Stellen Sie das Gerät auf einer ebenen Fläche auf oder schrauben Sie es über die seitlichen Befestigungsösen an geeigneter Stelle fest. -
Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Achten Sie bei der Installation des Gerätes darauf, dass Sie es über alle Befestigungslöcher anbringen. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind. Vorgehensweise: Schritt 1: An der Bodenplatte des Gerätes befinden sich Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll. -
Seite 9: Anschluss Ans Netz
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät verbunden werden. Stecken Sie das DMX-Kabel in die DMX OUT-Buchse und verbinden Sie es mit dem DMX IN-Stecker des nächsten Gerätes. -
Seite 10: Standalone-Betrieb
Standalone-Betrieb Der LED BC-7 Strahleneffekt lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den der LED BC-7 Strahleneffekt vom Controller. Einstellung der festen Farben und der Helligkeit Drücken Sie die MODE Taste um die Einstellungen der festen Farben und der Helligkeit zu wählen. Wenn das Control Board r001 anzeigt, können Sie über die UP oder DOWN Tasten die gewünschte Helligkeit der roten LEDs auswählen. -
Seite 11: Fernbedienung
RRBW-BWY-RRGY-RRBY, Farbwechsel GY-BW-RRGY-RRBW-GBYW- RRGBWY-RR Farbwechsel RR-RRGY-RRGBYW-BYW-BW- Blackout Farbüberblendung Endlosschleife:Strobe, statisches Licht, Farbwechsel, Farbüberblendung Slave Modus Drücken Sie die MODE Taste um den Slave Modus zu wählen. Wenn das Control Board SLAv anzeigt, dann ist der LED BC-7 Strahleneffekt im Slave Modus und lässt sich von einem Master LED BC-7 Strahleneffekt Gerät ansteuern. -
Seite 12: Dmx-Gesteuerter Betrieb
DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Adressierung des Gerätes Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert. -
Seite 13: Reinigung Und Wartung
Steuerkanal 7 - Farbüberblendung Wert Eigenschaft 000 - 015 016 – 223 Auto Farbüberblendung 224 - 255 Musikgesteuerte Farbüberblendung Steuerkanal 8 –Rotationssteuerung des Motors Wert Eigenschaft 000 - 095 Keine Rotation 096 - 255 Steuerbare Rotation Steuerkanal 9 –Rotationsgeschwindigkeit des Motors Wert Eigenschaft 000 - 255... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BC-7 Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the power-cord from time to time. Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next to sources of heat or cold. -
Seite 16: Description Of The Device
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°... -
Seite 17: Overview
Overview DMX IN DMX OUT Installation holes Power supply LED display with operating buttons 6. Microphone INSTALLATION DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Place the device on a plane surface or mount it to a suitable place via the two mounting brackets. -
Seite 18: Hanging Installation
Hanging installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Seite 19: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 20: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED BC-7 Beam Effect starts running. The device has two operating modes. It can be operated in stand-alone mode via the control board or the remote control or in DMX-controlled mode via a standard DMX controller. - Seite 21 Auto Mode Press the MODE button to select the Auto mode. When the Control Board shows A011, you can select the desired internal program via the UP or DOWN buttons (see following graphic). By pressing the SPEED button you can set the speed of the step motor. Please press the MODE button to attain the main menu.
-
Seite 22: Remote Control Operation
Remote control operation AUTO mode Slave function Remote function DMX, default 001 Color change Dow n / decrease UP/ increase Speed control Flash mode Fade mode When actuating a button, always hold the remote control in the direction of the sensor. There must be visual connection between the remote control and the sensor. -
Seite 23: Dmx-Protocol
Press the MODE button to select DMX controlled operation. When the Control Board shows d011, you can select the desired starting address via the UP or DOWN buttons. Now you can start operating the LED BC-7 Beam Effect via your lighting controller. DMX-protocol Control-channel 1 –... -
Seite 24: Cleaning And Maintenance
Control-channel 9 – Motor rotation speed Value Function 000 - 255 Increasing speed CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device.
