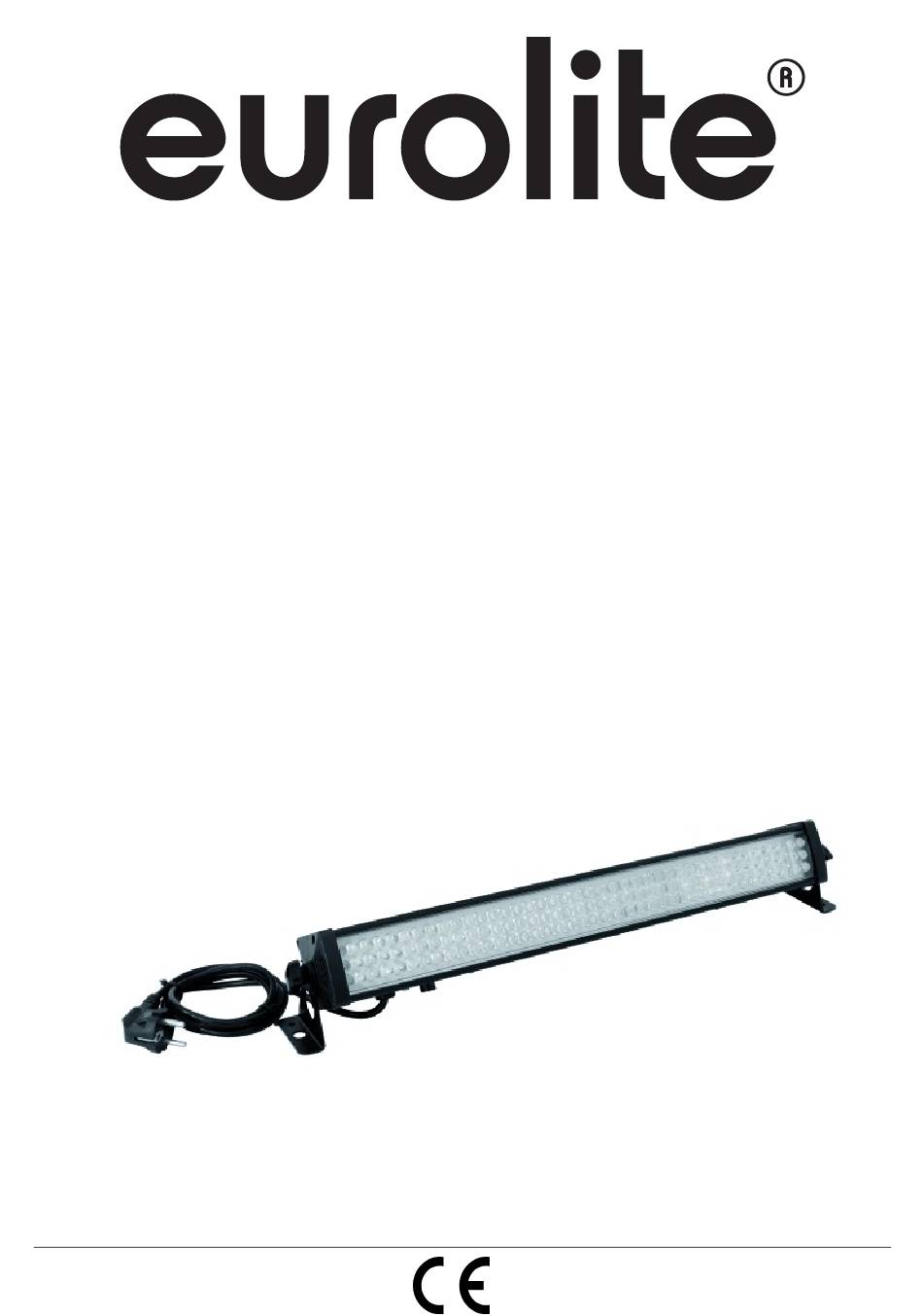

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED BAR-126 RGBA 10mm Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51930431, 51930432 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00068757.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BAR-126 RGBA 10mm entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
- Seite 5 Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
- Seite 6 (6) DMX-Eingangsbuchse (7) DMX-Ausgangsbuchse (8) Power Out INSTALLATION Der LED BAR-126 RGBA 10mm kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne...
- Seite 7 Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
- Seite 8 Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. Befestigung Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
- Seite 9 Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an.
- Seite 10 Stand Alone-Mode Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit dem EUROLITE LED BAR-126 RGBA 10mm lassen sich bis zu 5 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste um den internen Programm Modus zu wählen. Wählen Sie den gewünschten Chaser (01 –...
- Seite 11 Über das Control Board können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den EUROLITE LED BAR-126 RGBA 10mm über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 .
- Seite 12 6-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Bernsteinfarben (0 – 100%) Kanal: Wert: Funktion:...
- Seite 13 TECHNISCHE DATEN Artikel 51930431 51930432 Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Gesamtanschlusswert: 15 W/40 VA 15 W/40 VA Anzahl der DMX Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon über eingebautes Mikrofon Maximale Umgebungstemperatur T 45°...
- Seite 14 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BAR-126 RGBA 10mm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 16 OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.
- Seite 17 (7) DMX-Out socket (8) Power Out INSTALLATION The LED BAR-126 RGBA 10mm can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation!
- Seite 18 The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.
- Seite 19 A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! Attachment Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight.
- Seite 20 Occupation of the XLR connection: If you are using controllers with this occupation, you can connect the DMX output of the controller directly with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other XLR outputs, you need to use adapter cables.
- Seite 21 OPERATION After you connected the EUROLITE LED BAR-126 RGBA 10mm to the mains, the device starts running. The LCD display lights up and you can now choose the desired settings via the buttons MODE, ENTER, UP and DOWN. The display shuts off after 30 seconds of inactivity. With the touch of a button it lights up again.
- Seite 22 LED BAR-126 RGBA 10mm will respond to the controller. Controlling: After having addressed the LED BAR-126 RGBA 10mm, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to ensure proper transmission on the DMX data link.
- Seite 23 6 channel mode Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 Amber (0 – 100%) Channel: Value: Function:...
- Seite 24 TECHNICAL SPECIFICATIONS Articles: 51930431 51930432 Power supply: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Power consumption: 15 W/40 VA 15 W/40 VA Number of DMX channels: DMX-512 connection: 3-pin XLR 3-pin XLR Sound-control: via built-in microphone via built-in microphone Maximum ambient temperature T 45°...
