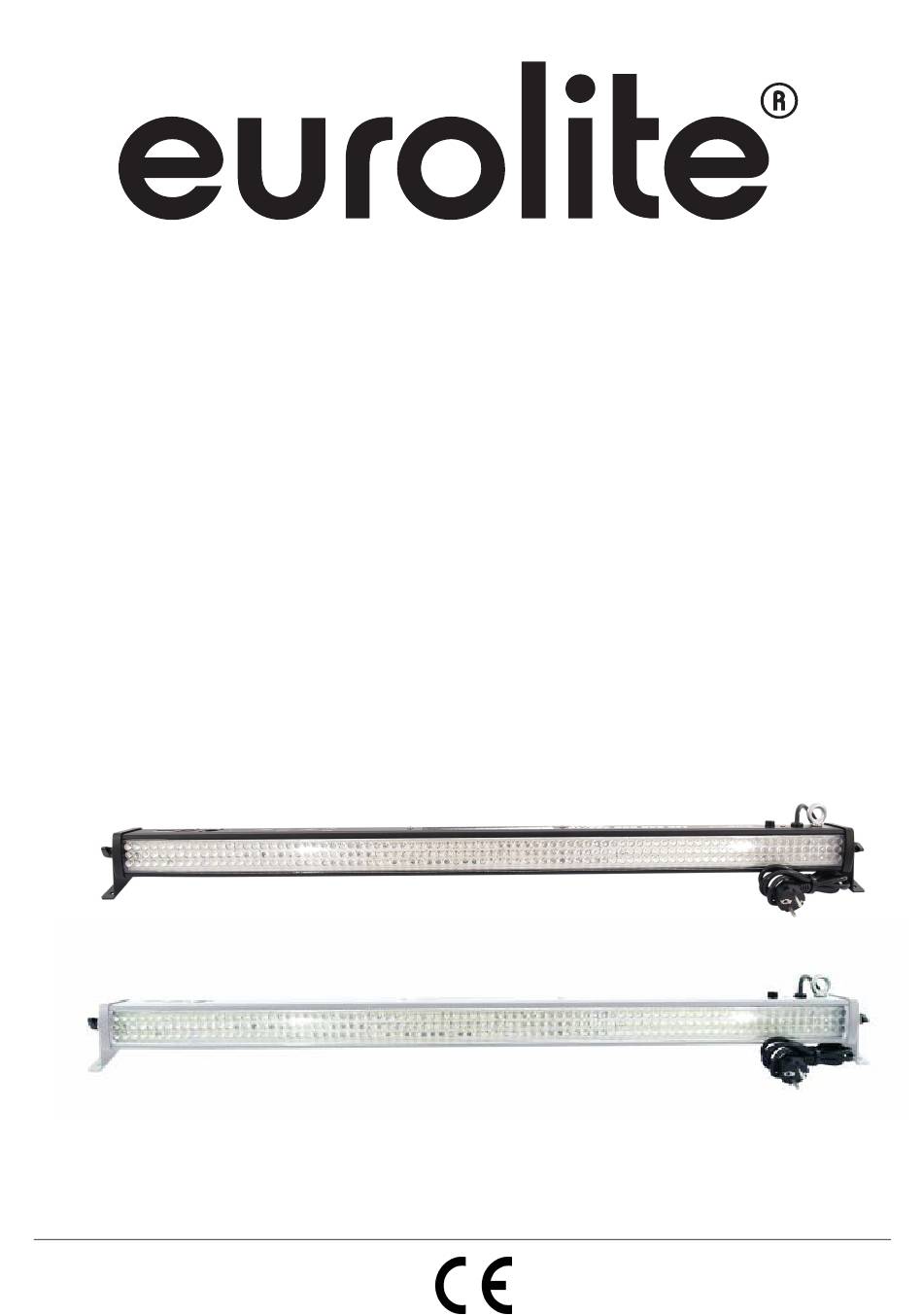

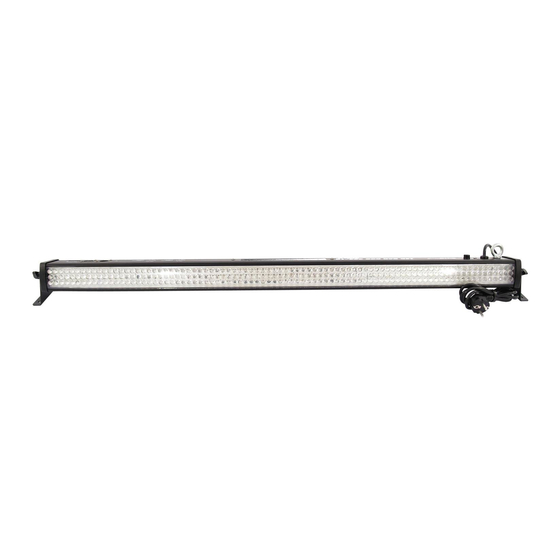

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED BAR-252 RGB 10mm Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51930420, 51930421, 51930422, 51930423 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00026099, Version 3.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BAR-252 RGB 10mm entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Installation
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Befestigung
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. -
Seite 8: Dmx-512 Ansteuerung
Vorgehensweise: Schritt 1: An den Montagebügeln des Gerätes befinden sich die Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit den Montagebügeln an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher. -
Seite 9: Master/Slave-Betrieb
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-Modus betrieben werden. STANDALONE BETRIEB Im Standalone-Betrieb lässt sich der LED BAR-252 RGB 10mm ohne Controller einsetzen. Steuerung über DIP Schalter Sie können von folgenden Betriebsmodi auswählen: Interne Programme, Auto, Musikgesteuert, Slave, und DMX (siehe folgende Grafik). - Seite 10 Interne Programme In diesem Modus können Sie das gewünschte interne Programm einstellen (siehe Menügrafik). Stellen Sie DIP-Schalter 9 und 10 auf OFF. 13 interne Programme können Sie mit den DIP-Schaltern 1 - 4 wählen. Die Geschwindigkeit stellen Sie mit den DIP-Schaltern 5 und 6 ein. Den Flash stellen Sie mit den DIP-Schaltern 7und 8 ein.
-
Seite 11: Dmx-Gesteuerter Betrieb
Stellen Sie DIP-Schalter 10 auf ON. Stellen Sie die DMX Adressen über Dip Schalter 1 bis 9 ein. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED BAR-252 RGB 10mm über Ihren Controller ansteuern. 11/24 00026099, Version 3.1... -
Seite 12: Dmx-Protokoll
DMX-Protokoll REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 13: Sicherungswechsel
ROADINGER Erweiterungsmodul Flightcase 31001090 31001091 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE DMX LED Operator 4 Controller 70064504 EUROLITE Sicherungsseil AG-5 3x600mm bis 5kg silber 58010360 ROADINGER Flightcase 4x LED BAR-252 RGB 31001050 ROADINGER Flightcase EC-B252 4x LED BAR-252 RGB 31005055... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BAR-252 RGB 10mm. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 17: Installation
INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 18: Attachment
You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). -
Seite 19: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 20: Connection With The Mains
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED BAR-252 RGB 10mm starts running. This unit has two operating modes. It can be run as a Stand Alone-unit or DMX-controlled. - Seite 21 Internal Programs In this mode, you can select between 13 internal programs and can set the speed and the flash (see menu). Set DIP-Switch 9 and 10 to OFF. Choose 13 internal programs via DIP-Switches 1 - 4. Speed can be controlled by setting the DIP-Switches 5 and 6. Flash can be controlled by setting the DIP-Switches 7 and 8.
-
Seite 22: Dmx-Controlled Operation
Addressing the Device Set the DIP-Switch 10 to ON. Set the DMX Addresses via DIP-Switches 1 through 9. Controlling: After having addressed the LED BAR-252 RGB 10mm, you may now start operating it via your lighting controller. 22/24 00026099, Version 3.1... -
Seite 23: Dmx-Protocol
DMX-protocol CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Seite 24: Replacing The Fuse
ROADINGER Extension module flightcase 31001090 31001091 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE DMX LED Operator 4 controller 70064504 EUROLITE Safety bond AG-5 3x600mm up to 5kg silver 58010360 ROADINGER Flightcase 4x LED BAR-252 RGB 31001050 ROADINGER Flightcase EC-B252 4x LED BAR-252 RGB 31005055...
