In Betrieb nehmen
26
Messwert 1
Sollwert
Stellgr.
Kalibrieren?
Kalibrieren
Nullpkt.:
Steilh. bei 25 °C
Prüfen Sonde
Redox
Kalibrieren
Ende

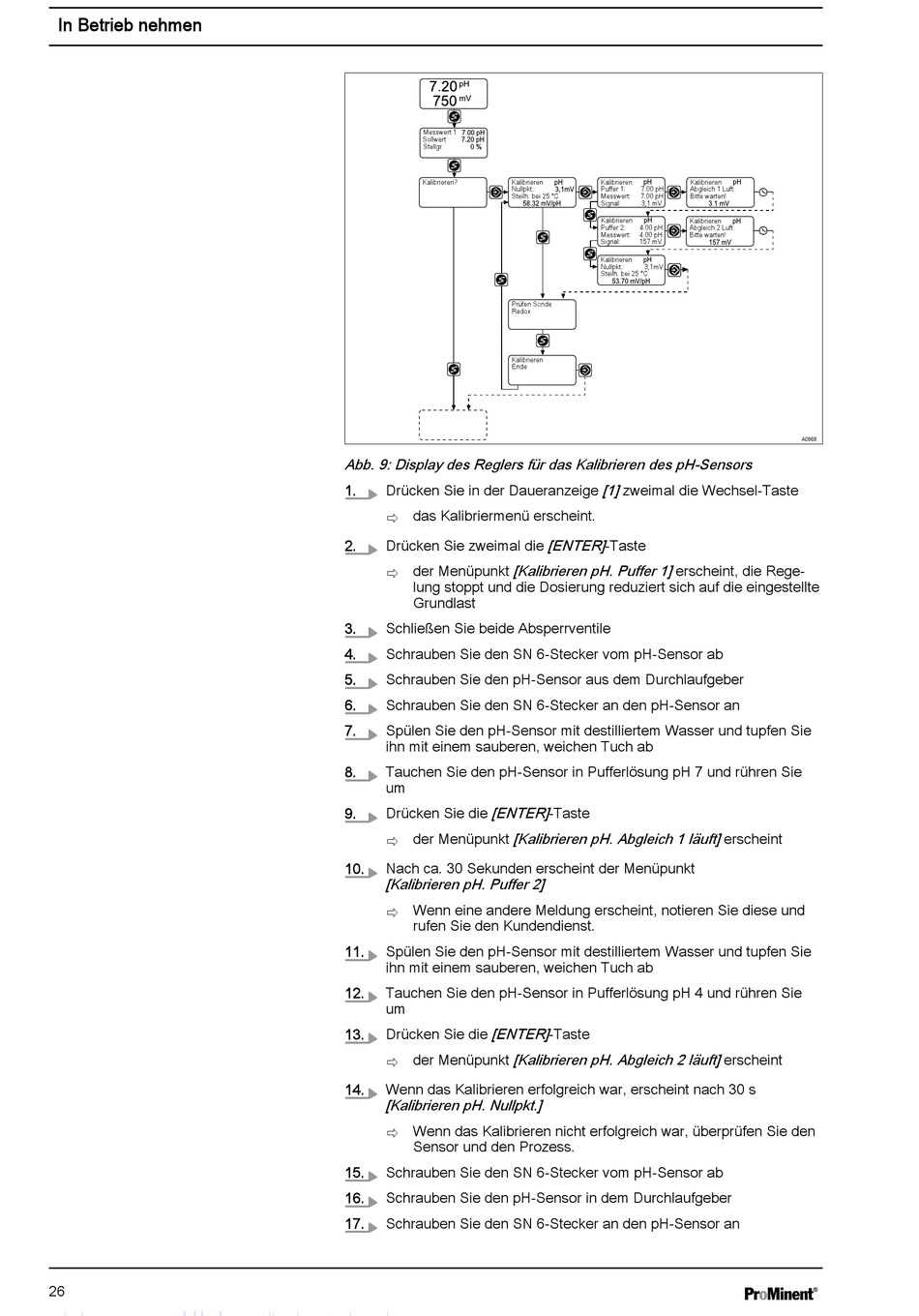

Abb. 9: Display des Reglers für das Kalibrieren des pH-Sensors
1.
Drücken Sie in der Daueranzeige
ð das Kalibriermenü erscheint.
2.
Drücken Sie zweimal die
[Kalibrieren pH. Puffer 1] erscheint, die Rege‐
ð der Menüpunkt
lung stoppt und die Dosierung reduziert sich auf die eingestellte
Grundlast
3.
Schließen Sie beide Absperrventile
4.
Schrauben Sie den SN 6-Stecker vom pH-Sensor ab
5.
Schrauben Sie den pH-Sensor aus dem Durchlaufgeber
6.
Schrauben Sie den SN 6-Stecker an den pH-Sensor an
7.
Spülen Sie den pH-Sensor mit destilliertem Wasser und tupfen Sie
ihn mit einem sauberen, weichen Tuch ab
8.
Tauchen Sie den pH-Sensor in Pufferlösung pH 7 und rühren Sie
um
[ENTER] -Taste
9.
Drücken Sie die
[Kalibrieren pH. Abgleich 1 läuft] erscheint
ð der Menüpunkt
10.
Nach ca. 30 Sekunden erscheint der Menüpunkt
[Kalibrieren pH. Puffer 2]
ð Wenn eine andere Meldung erscheint, notieren Sie diese und
rufen Sie den Kundendienst.
11.
Spülen Sie den pH-Sensor mit destilliertem Wasser und tupfen Sie
ihn mit einem sauberen, weichen Tuch ab
12.
Tauchen Sie den pH-Sensor in Pufferlösung pH 4 und rühren Sie
um
13.
Drücken Sie die
[ENTER] -Taste
[Kalibrieren pH. Abgleich 2 läuft] erscheint
ð der Menüpunkt
14.
Wenn das Kalibrieren erfolgreich war, erscheint nach 30 s
[Kalibrieren pH. Nullpkt.]
ð Wenn das Kalibrieren nicht erfolgreich war, überprüfen Sie den
Sensor und den Prozess.
15.
Schrauben Sie den SN 6-Stecker vom pH-Sensor ab
16.
Schrauben Sie den pH-Sensor in dem Durchlaufgeber
17.
Schrauben Sie den SN 6-Stecker an den pH-Sensor an
Kalibrieren
Kalibrieren
Puffer 1:
7.00 pH
Abgleich 1 Luft
Messwert:
7.00 pH
Bitte warten!
Signal:
3,1 mV
Kalibrieren
Kalibrieren
Puffer 2:
4.00 pH
Abgleich 2 Luft
Messwert:
4.00 pH
Bitte warten!
Signal:
157 mV
Kalibrieren
Nullpkt.:
3,1mV
Steilh. bei 25 °C
[1] zweimal die Wechsel-Taste
[ENTER] -Taste
