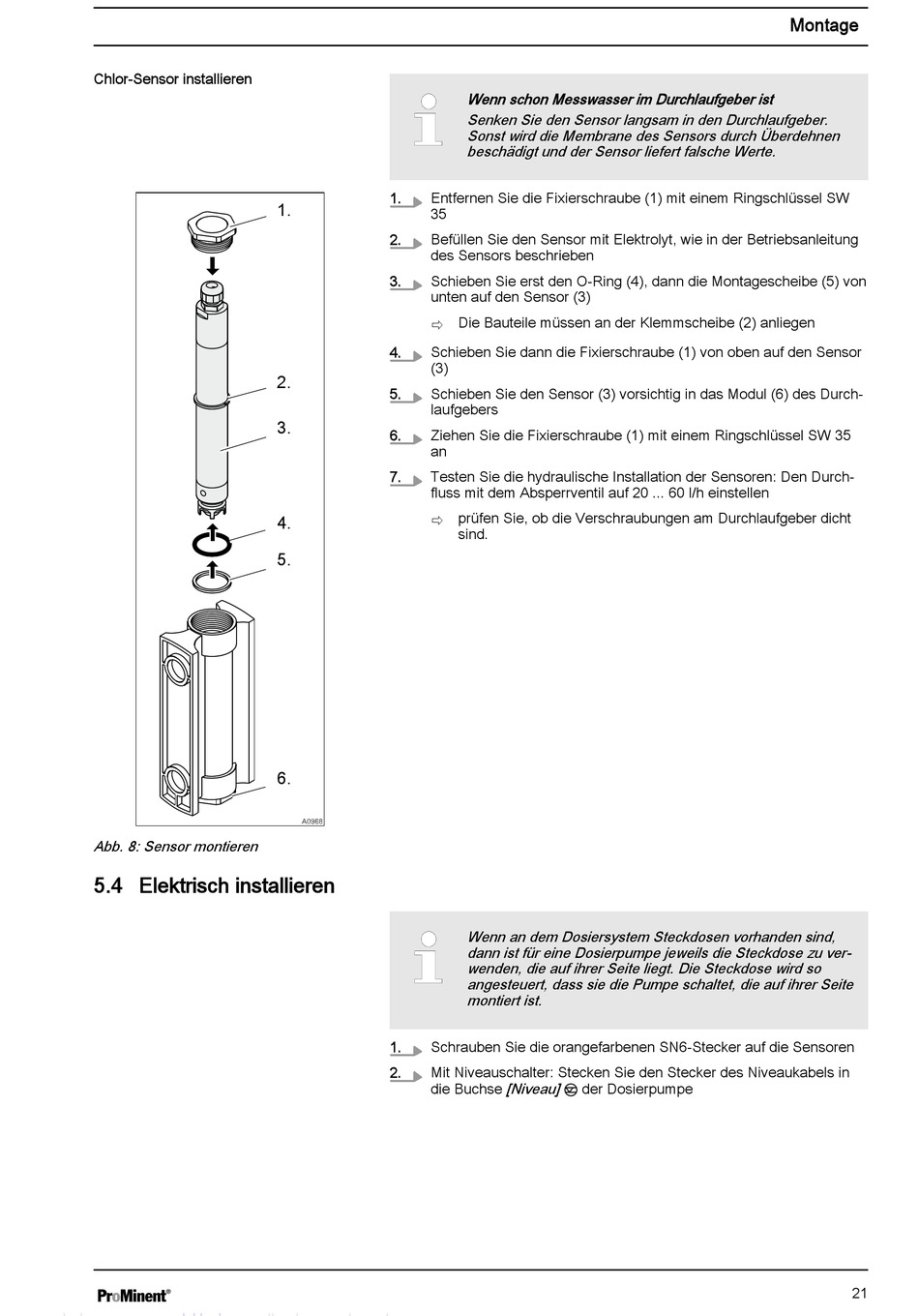

Chlor-Sensor installieren
Abb. 8: Sensor montieren
5.4 Elektrisch installieren
1.
Entfernen Sie die Fixierschraube (1) mit einem Ringschlüssel SW
1.
35
2.
Befüllen Sie den Sensor mit Elektrolyt, wie in der Betriebsanleitung
des Sensors beschrieben
3.
Schieben Sie erst den O-Ring (4), dann die Montagescheibe (5) von
unten auf den Sensor (3)
ð Die Bauteile müssen an der Klemmscheibe (2) anliegen
4.
Schieben Sie dann die Fixierschraube (1) von oben auf den Sensor
(3)
2.
5.
Schieben Sie den Sensor (3) vorsichtig in das Modul (6) des Durch‐
laufgebers
3.
6.
Ziehen Sie die Fixierschraube (1) mit einem Ringschlüssel SW 35
an
7.
Testen Sie die hydraulische Installation der Sensoren: Den Durch‐
fluss mit dem Absperrventil auf 20 ... 60 l/h einstellen
ð prüfen Sie, ob die Verschraubungen am Durchlaufgeber dicht
4.
5.
6.
A0968
1.
Schrauben Sie die orangefarbenen SN6-Stecker auf die Sensoren
2.
Mit Niveauschalter: Stecken Sie den Stecker des Niveaukabels in
die Buchse
Wenn schon Messwasser im Durchlaufgeber ist
Senken Sie den Sensor langsam in den Durchlaufgeber.
Sonst wird die Membrane des Sensors durch Überdehnen
beschädigt und der Sensor liefert falsche Werte.
sind.
Wenn an dem Dosiersystem Steckdosen vorhanden sind,
dann ist für eine Dosierpumpe jeweils die Steckdose zu ver‐
wenden, die auf ihrer Seite liegt. Die Steckdose wird so
angesteuert, dass sie die Pumpe schaltet, die auf ihrer Seite
montiert ist.
[Niveau]
der Dosierpumpe
Montage
21
