2.1
Anwendungsbeispiele
Um eine Übertragung der Netzwerkdaten zu erreichen, müssen alle Komponenten in der
!
Verteilstruktur den Rückkanal-Frequenzbereich 2-68 MHz unterstützen. Dies gilt insbesondere für die
SAT-Multischalter, das passive Verteilmaterial und für die Antennensteckdosen.
IP-Daten Einspeisung in einer SAT-ZF-Verteilstruktur:

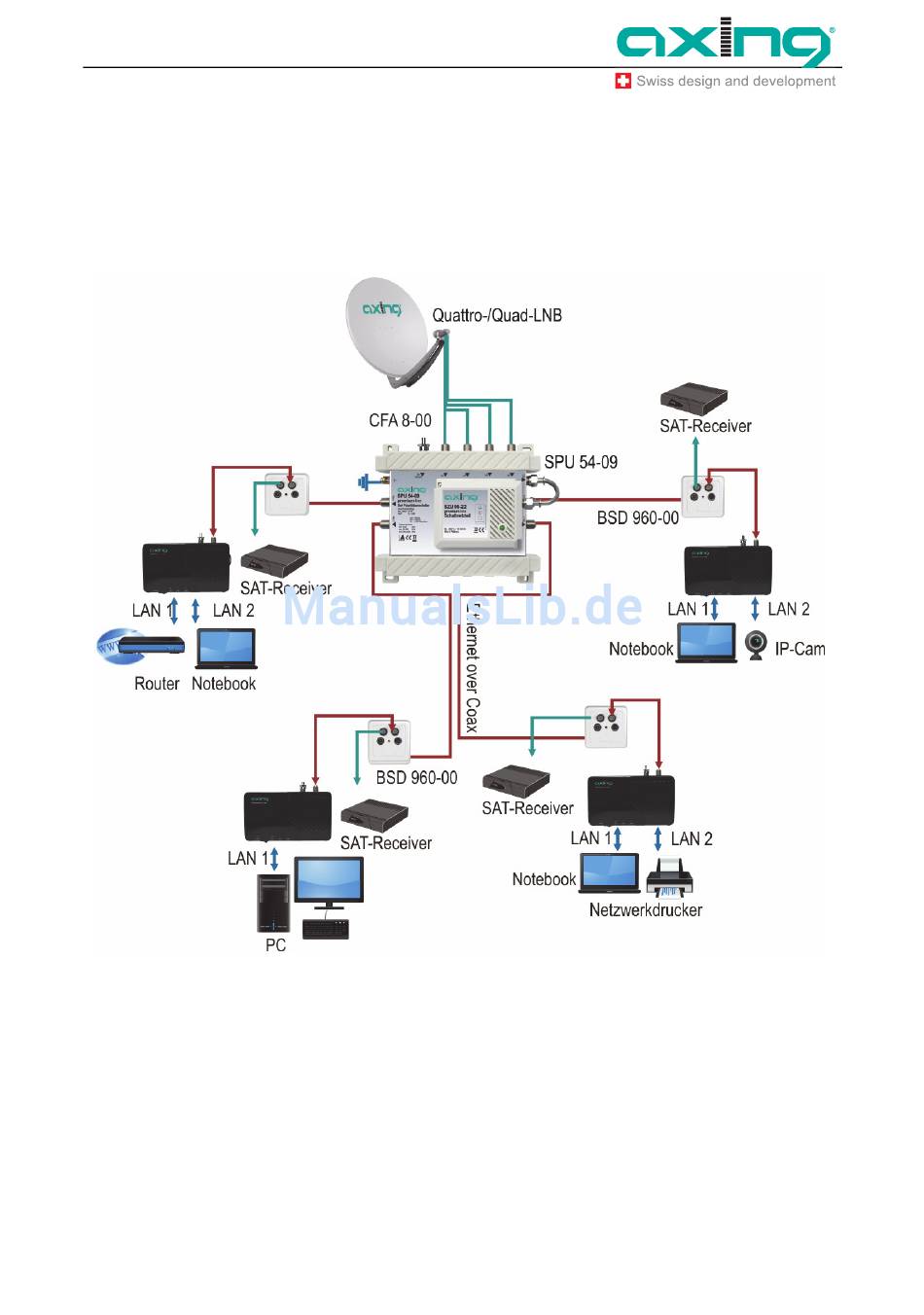

Beispiel 1: SAT-ZF-Verteilung über einen Multischalter: Die Einspeisung des IP-Signals erfolgt über
eine rückkanaltaugliche Antennendose.
Bei einer IP-Daten-Einspeisung über die Antennendose muss beim SAT-Multischalter der terrestrische
Eingang, sofern er nicht belegt ist, mit einem 75 Ohm Abschlusswiderstand (z.B. CFA 8-00)
abgeschlossen werden.
2013-01-09
© AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
7
