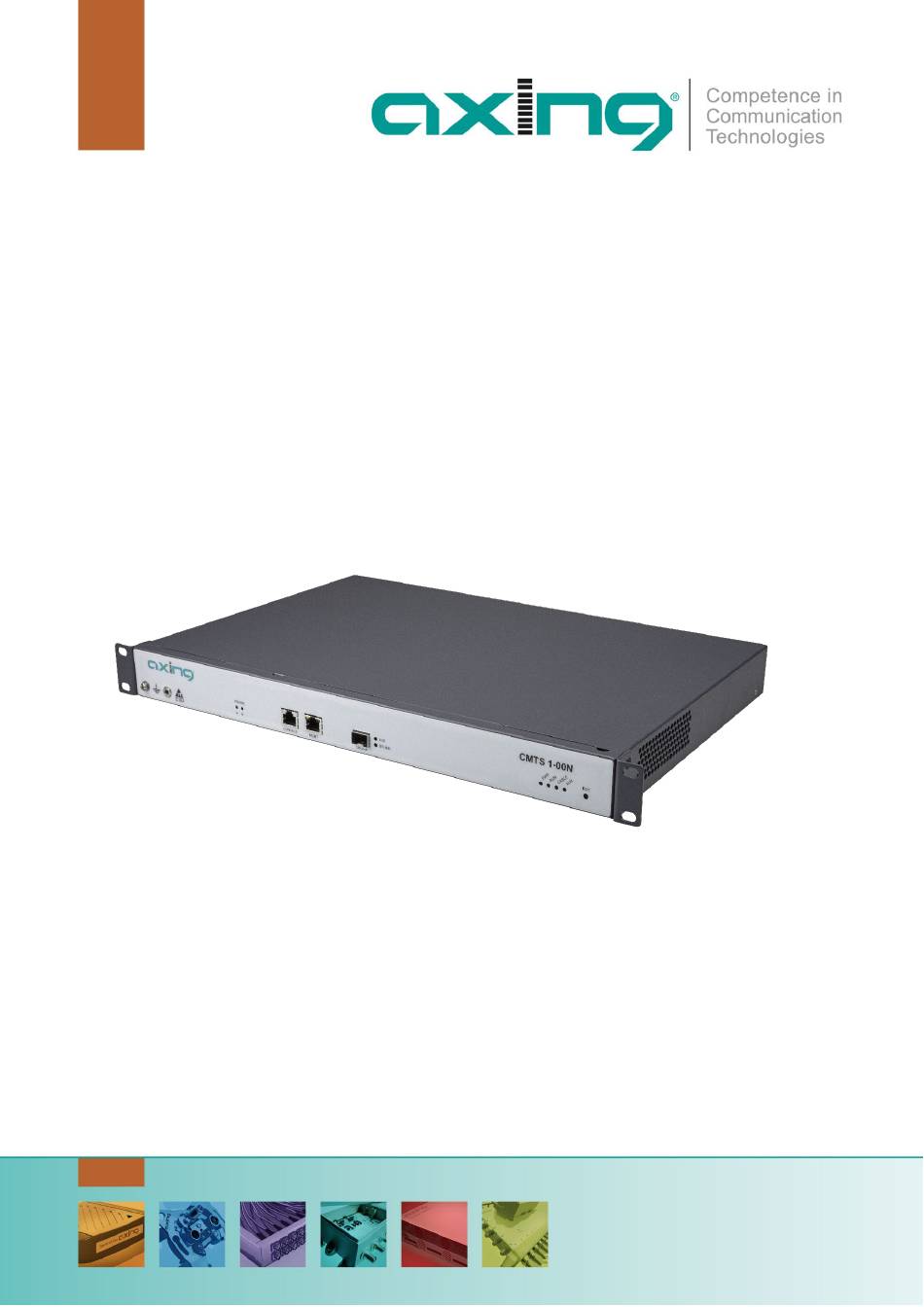

- Seite 1 CMTS 1-00N Cable Modem Termination System Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Zugang über die serielle Konfigurations-Schnittstelle Console ........... 17 4.2.3. Kommandozeilen Betrieb ......................18 Wartung ..............................19 5.1. Filter des Lüfters reinigen ........................19 Technische Daten ............................20 Seite 2 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... - Seite 3 Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden Richtlinien entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 3 von 22...
-
Seite 4: Produktbeschreibung
1.1. Allgemein Das CMTS 1-00N stellt die Verbindung zum Internet-Backbone für bis zu 256 Modems her. Der Downstream-Modulator moduliert die Daten, die vom Internet kommen, auf einen oder mehrere Träger und sendet die Daten zum Kabelmodem. Der Upstream-Demodulator empfängt die Daten, die vom Kabelmodem zum CMTS gesendet werden. -
Seite 5: Anwendungsbeispiel - Cmts-Lösung Für Eine Schule
Die eventuell zusätzlich nötige bzw. mögliche Fernsehversorgung erfolgt über einen Kabelanschluss, über eine Kopfstelle mit SAT-Empfang oder auch über eine bestehende SAT-ZF-Installation. Ähnliche Lösungen sind auch für Seniorenheime, Krankenhäuser, Studentenwonanlagen u.v.m. realsierbar. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 5 von 22... -
Seite 6: Lieferumfang
SFPB 10-1023 Bidirektionaler SFP+ Transceiver 10G | 10 km | TX 1270 nm | RX 1330 nm SFPB 10-1032 Bidirektionaler SFP+ Transceiver 10G | 10 km | TX 1330 nm | RX 1270 nm Seite 6 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 7: Anzeigeelemente Und Anschlüsse
Software-Update erfolgreich Fehler beim Software-Update 4 Hz Laden der Konfiguration erfolgreich Fehler beim Laden der Konfiguration Zero config erfolgreich Fehler bei der Zero config 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 7 von 22... -
Seite 8: Anschlüsse An Der Vorderseite
Betriebsanleitung | CMTS 1-00N | Cable Modem Termination System 1.4.2. Anschlüsse an der Vorderseite 1.4.3. Anschlüsse auf der Rückseite Seite 8 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 9: Montage Und Anschluss
Entfernen Sie die jeweils zwei Schrauben der Befestigungswinkel gegen den Uhrzeigersinn. Bewahren Sie die Montagebügel und Schrauben für eine spätere Verwendung auf. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 9 von 22... -
Seite 10: Potentialausgleich
Anschlussöse mit dem Erdungspunkt des Schaltschranks, Racks oder der Montageplatte. Um den Außenleiter des Koaxialkabels an den Potentialausgleich anzuschließen, verwenden Sie z.B. QEW- Erdungswinkel oder CFA-Erdungsblöcke an den Ein- und Ausgängen. Seite 10 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 11: Stromversorgung
Schließen Sie beide Netzteile an Steckdosen an (100 ... 240 VAC / 50 ... 60 Hz). Griff Rändel- schraube 2.3.1.2. Entfernen eines Netzteilmoduls Das Entfernen eines Netzteilmoduls erfolgt in umgekehrter Reihenfolge des Einbaus. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 11 von 22... -
Seite 12: Sfp+ Schnittstelle 10 Ge Für Den Internetzugang
Für die RJ45 Konfigurations-Schnittstelle wird Cat.5-Kabel mit RJ45 Steckern verwendet. Stecken Sie einen Stecker in die RJ-45-Buchse der Ethernet-Schnittstelle des PCs oder des Switches. Seite 12 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 13: Serielle Konfigurations-Schnittstelle Console
Stecken Sie die Sub-D 9-Buchse in den seriellen Port des PCs. Stecken Sie den RJ-45-Stecker in die Serielle Konfigurations-Schnittstelle Console am CMTS. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 13 von 22... -
Seite 14: Hf-Anschluss
Bündeln Sie Glasfaserkabel nicht mit Drahtklemmen. Verwenden Sie stattdessen Bänder mit Klettverschluss oder Kabelbinder. Die gebündelten Kabel müssen gerade und sauber ohne Verdrehen oder Biegen verlegt werden. Seite 14 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 15: Einschalten Des Cmts
Messen Sie die Ausgangspegel der aktivierten Upstream- Kanäle. Prüfen Sie, ob die Kabelmodems durch Befehle, die über das CMTS ausgeführt werden, normal online gehen. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 15 von 22... -
Seite 16: Konfiguration
Geben Sie den werkseitig vorgegenen Benutzernamen admin und das Passwort admin ein (ändern Sie Benutzernamen und Passwort nach der ersten Inbetriebnahme). Klicken Sie auf Login. Die Startseite öffnet sich. Seite 16 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 17: Konfiguration Mit Kommandozeilen
Baud rate = 115200 • Data bit = 8 • Verification method = None • flow control mode = None • Stop bit = 1 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 17 von 22... -
Seite 18: Kommandozeilen Betrieb
Nach der Verbindung mit dem CMTS über TELNET, SSH oder HyperTerminal werden die folgenden Informationen angezeigt. Sie werden aufgefordert, den Benutzernamen und das Passwort einzugeben. Der Standardbenutzername und das Kennwort sind admin. Seite 18 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... -
Seite 19: Wartung
Reinigen Sie den Filter des Lüfters z.B. durch Absaugen von Fremdkörpern und Staub. Auf keinen Fall Flüssigkeiten zur Reinigung verwenden. Die Abdeckung wieder aufsetzen und die beiden Rändelschrauben wieder anziehen. 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 19 von 22... -
Seite 20: Technische Daten
(nicht kondensierend) Maße (B × H × T) ca. 483 mm × 44 mm × 300 mm Gewicht <4,5 kg (mit einem Netzteil) Seite 20 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04... - Seite 21 2023-07-04 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_CMTS-1-00N.pdf Seite 21 von 22...
- Seite 22 Betriebsanleitung | CMTS 1-00N | Cable Modem Termination System Seite 22 von 22 AXING-BA_CMTS-1-00N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2023-07-04...
