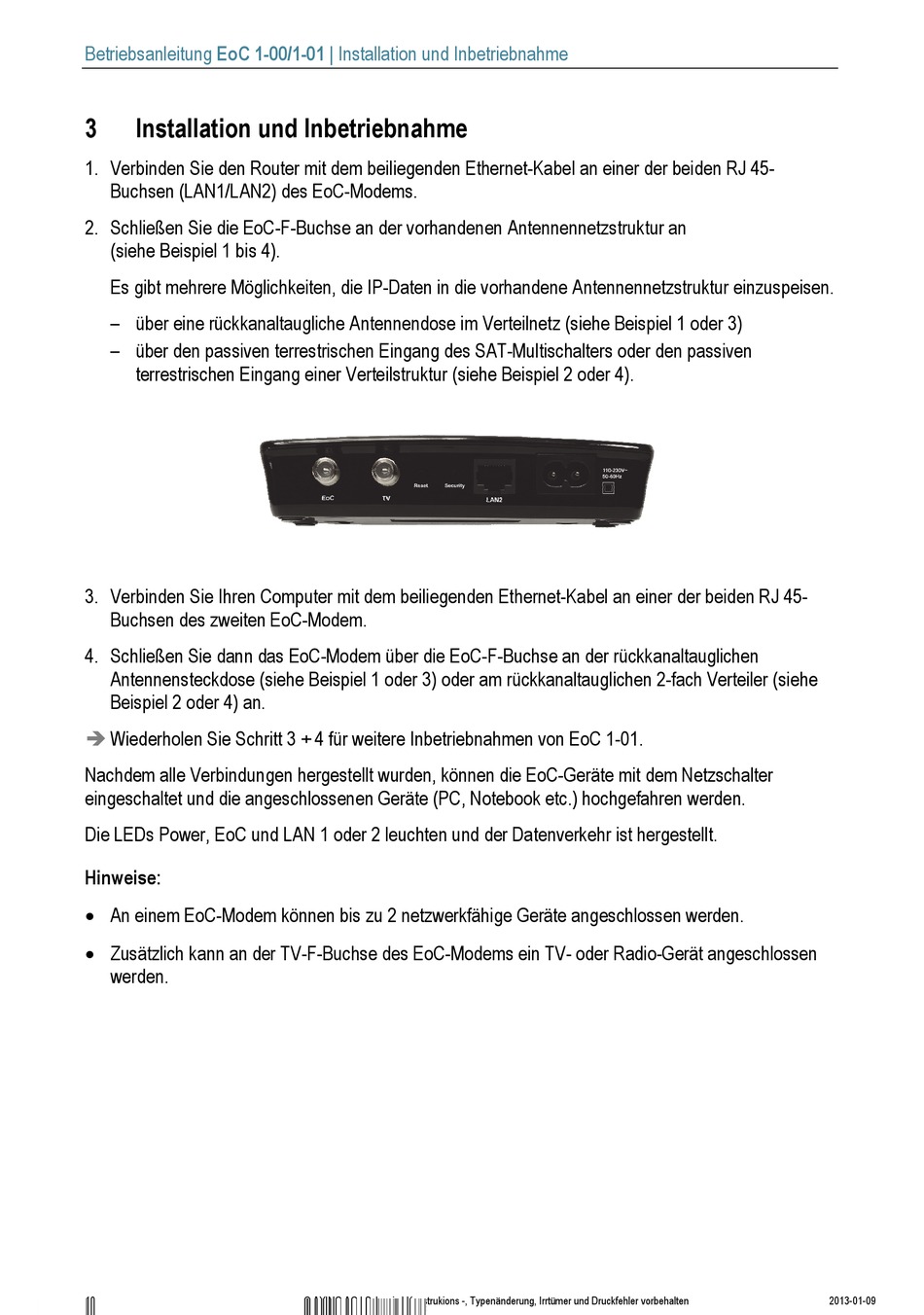

Betriebsanleitung EoC 1-00/1-01 | Installation und Inbetriebnahme
3
Installation und Inbetriebnahme
1. Verbinden Sie den Router mit dem beiliegenden Ethernet-Kabel an einer der beiden RJ 45-
Buchsen (LAN1/LAN2) des EoC-Modems.
2. Schließen Sie die EoC-F-Buchse an der vorhandenen Antennennetzstruktur an
(siehe Beispiel 1 bis 4).
Es gibt mehrere Möglichkeiten, die IP-Daten in die vorhandene Antennennetzstruktur einzuspeisen.
– über eine rückkanaltaugliche Antennendose im Verteilnetz (siehe Beispiel 1 oder 3)
– über den passiven terrestrischen Eingang des SAT-Multischalters oder den passiven
terrestrischen Eingang einer Verteilstruktur (siehe Beispiel 2 oder 4).
3. Verbinden Sie Ihren Computer mit dem beiliegenden Ethernet-Kabel an einer der beiden RJ 45-
Buchsen des zweiten EoC-Modem.
4. Schließen Sie dann das EoC-Modem über die EoC-F-Buchse an der rückkanaltauglichen
Antennensteckdose (siehe Beispiel 1 oder 3) oder am rückkanaltauglichen 2-fach Verteiler (siehe
Beispiel 2 oder 4) an.
Wiederholen Sie Schritt 3 + 4 für weitere Inbetriebnahmen von EoC 1-01.
Nachdem alle Verbindungen hergestellt wurden, können die EoC-Geräte mit dem Netzschalter
eingeschaltet und die angeschlossenen Geräte (PC, Notebook etc.) hochgefahren werden.
Die LEDs Power, EoC und LAN 1 oder 2 leuchten und der Datenverkehr ist hergestellt.
Hinweise:
An einem EoC-Modem können bis zu 2 netzwerkfähige Geräte angeschlossen werden.
Zusätzlich kann an der TV-F-Buchse des EoC-Modems ein TV- oder Radio-Gerät angeschlossen
werden.
10
© AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
2013-01-09
