Anschlussbeispiele RAMSES ® 813 top
3.2.2

REC 1/REC 2

REC 1 (1-Kanal)
REC 2 (2-Kanal)
REC 1 (1-Kanal)

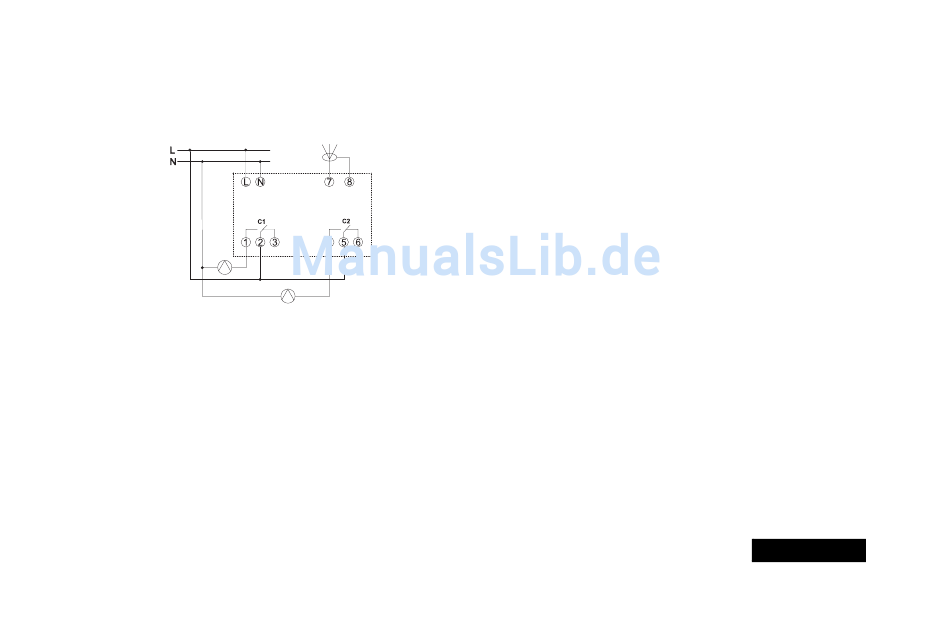

Der Anschluss erfolgt an den Klemmen 1, 2, 3.
REC 2 (2-Kanal)
Anschluss 1. Kanal erfolgt an den Klemmen 1, 2, 3.
Anschluss 2. Kanal erfolgt an den Klemmen 4, 5, 6.
4

Inbetriebnahme und Bedienung

Bei der Inbetriebnahme des RAMSES ® 813 top folgen Sie den
Abschnitten 4.1 bis 4.5.
4.1 REC 1/REC 2

4.1.1 Antenne ausrichten

Vorraussetzung: Das Gerät REC 1 / REC 2 ist an die Betriebsspannung
angelegt.
Für optimalen Empfang muss die Antenne senkrecht ausgerichtet wer-
den. In wenigen Ausnahmefällen können auch Störsignale aus der Umge-
bung empfangen werden. Je nach Stärke der Störungen leuchten mehre-
re LEDs auf. In diesem Fall richten Sie die Antenne so aus, dass so wenig
LEDs wie möglich aufleuchten.
Hinweis: Verlegen Sie die Antenne nicht an Wasser- oder Strom-
leitungen.
4.1.2 Optimieren der Empfangsqualität
Der/die Kanäle am Empfänger müssen Aus sein, d. h. die zugehörige
Zustandsanzeige(n) (LED) muss Aus sein.
Auswahl des Empfanggerätes
Mit der Taste +/– wählen Sie am Thermostat RAMSES 813 top das
Empfangsgerät REC 1/REC 2, REC 11/12/21 oder REC 31 und bestätigen
Sie mit OK.
Um RAMSES ® 813 top an die Spannung anzulegen, Sprache, Uhrzeit
und Datum einzustellen, folgen Sie Kapitel 4.3 bis 4.4.
