Theben Ramses 814 BLE UP Bedienungsanleitung

Unterputz-
DE

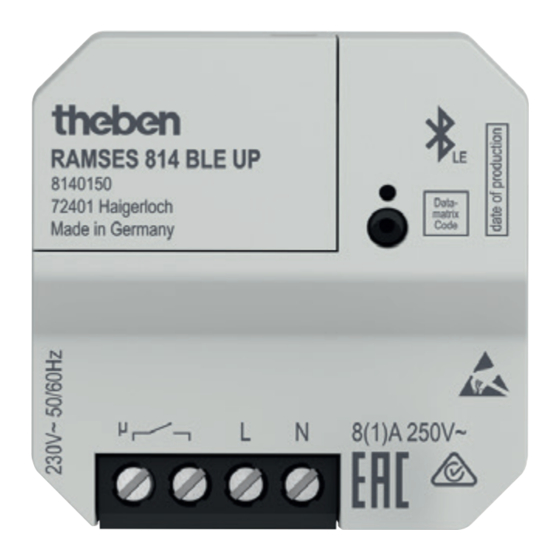

Uhrenthermostat
RAMSES 814 BLE UP
8140150
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Der Unterputz-Uhrenthermostat entspricht EN 60730-
2-9 bei bestimmungsgemäßer Montage
•
Gerät entspricht Typ 1 B nach IEC/EN 60730-1
•
Die Bedienung und Programmierung erfolgt nur mit der
App RAMSES BLE
•
Mit externem Eingang (kein SELV, einstellbar)
2. Bestimmungsgemäße Verwendung
•
Heizungsregelung für zeitabhängige Überwachung und
Regelung der Raumtemperatur in Einfamilienhäusern,
Büros etc.
•
Verwendung in trockenen Räumen mit in Wohnungen
üblichen Verunreinigungen
•
Für die Montage in der Unterputzdose
Entsorgung
Gerät umweltgerecht entsorgen (zuvor die Batterie aus
† ¾
dem Gerät nehmen).
3. Montage
Uhrenthermostat montieren
In handelsübliche Unterputzdosen (nach DIN 49073)
† ¾
montieren.
4. Anschluss
Spannung freischalten.
† ¾
!
Gefahr durch elektrischen Schlag!
Das Gerät besitzt keine Basisisolierung im Bereich der
Klemmen/Stecker!
307386 01
Berührungssicher installieren.
† ¾
Mindestabstand von 3 mm zu leitenden Teilen sicherstel-
† ¾
len oder Zusatzisolation z. B. durch Trennstege/-wände
verwenden.
!
Die Stromversorgung erfolgt über L und N (siehe tech-
nische Daten), die Verbindung zum Wärmeerzeuger über
einen Relaiskontakt.
!
Gerät mit einem vorgeschalteten Leitungsschutzschalter
Typ B oder C (EN 60898-1) von max. 10 A absichern.
!
Um EMV-Einflüsse auszuschließen, die Zuführung der
Netzversorgung vom externen Eingang (wenn verwendet)
getrennt verlegen.
Temperatursensor anschließen
Der Temperatursensor ist der Verpackung beigelegt.
Interner Sensor
Um die Raumtemperatur zu messen
Sensor an der rechten Seite des Uhrenthermostaten
† ¾
einstecken.
Klebefolie abziehen und innen an die Blindabdeckung
† ¾
kleben.
Externer Sensor (9070459 oder 9070321)
Die beiden isolierten Enden der eingesteckten Sensorleitung
bilden den externen Eingang.
Isolation entfernen und externen Temperatursensor, Fens-
† ¾
terkontakt, Präsenzmelder etc. anschließen und verlegen.
1
