3.4 Schalteinrichtung und EMA-Anbindung

Scharf- Unscharfschaltung
Die Hauptaufgabe der Schalteinrichtung ist es, eine angeschlossene EMA scharf
bzw. unscharf zu schalten. Die Unscharfschaltung entspricht im wesentlichen einem
Öffnungsvorgang bei dem zusätzlich ein körperlicher Code in Form einer Chipkarte
notwendig ist. Es können bis zu 15 verschiedene Karten-User angemeldet werden.
Die Userverwaltung erfolgt durch den Systemmaster. Die aktuellen Codes der
angemeldeten Karten werden in TwinAlarm gespeichert und ändern sich nach jeder
Benutzung. Die Scharfschaltung der EMA kann ebenfalls an einen körperlichen Code
gekoppelt werden, um ein Scharfschalten durch eine nichtberechtigte Person zu
vermeiden.
I/O Verteiler
EMA-Eingänge: EMA-Bereit,
Anpassung durch konfigurierbare Eingänge)
EMA-Ausgänge: Stiller Alarm, Scharf/Unscharf
sonstige Eingänge: Zeitsperre, Riegelwerkskontakt
sonstige Ausgänge: Zustand
Anschlussmöglichkeit für je 2 weitere Riegelwerks- und Türkontakte
Sabotagelinie mit Flächenschutz und Deckelkontakt
Stützpunkte für Widerstandsüberwachung
RS232-Port
Dieser Port ermöglicht den Anschluss des Systems an einen PC, einen seriellen
Drucker oder ein Modem. So können beispielsweise das Protokoll oder einzelne
Online-Protokolleinträge verschickt werden
Schnittstellenparameter: 1200 Baud, Datenformat 8N1, kein Handshake.
Es besteht die Möglichkeit das System über Modem / ISDN / GSM freizugeben, bzw.
zu sperren. Diese Funktionalität ist mit der des Freigabesignals über einen
Eingangskontakt identisch.
Für die Fernfreigabe muss die Schalteinrichtung entsprechend konfiguriert sein
(siehe Montageanleitung).

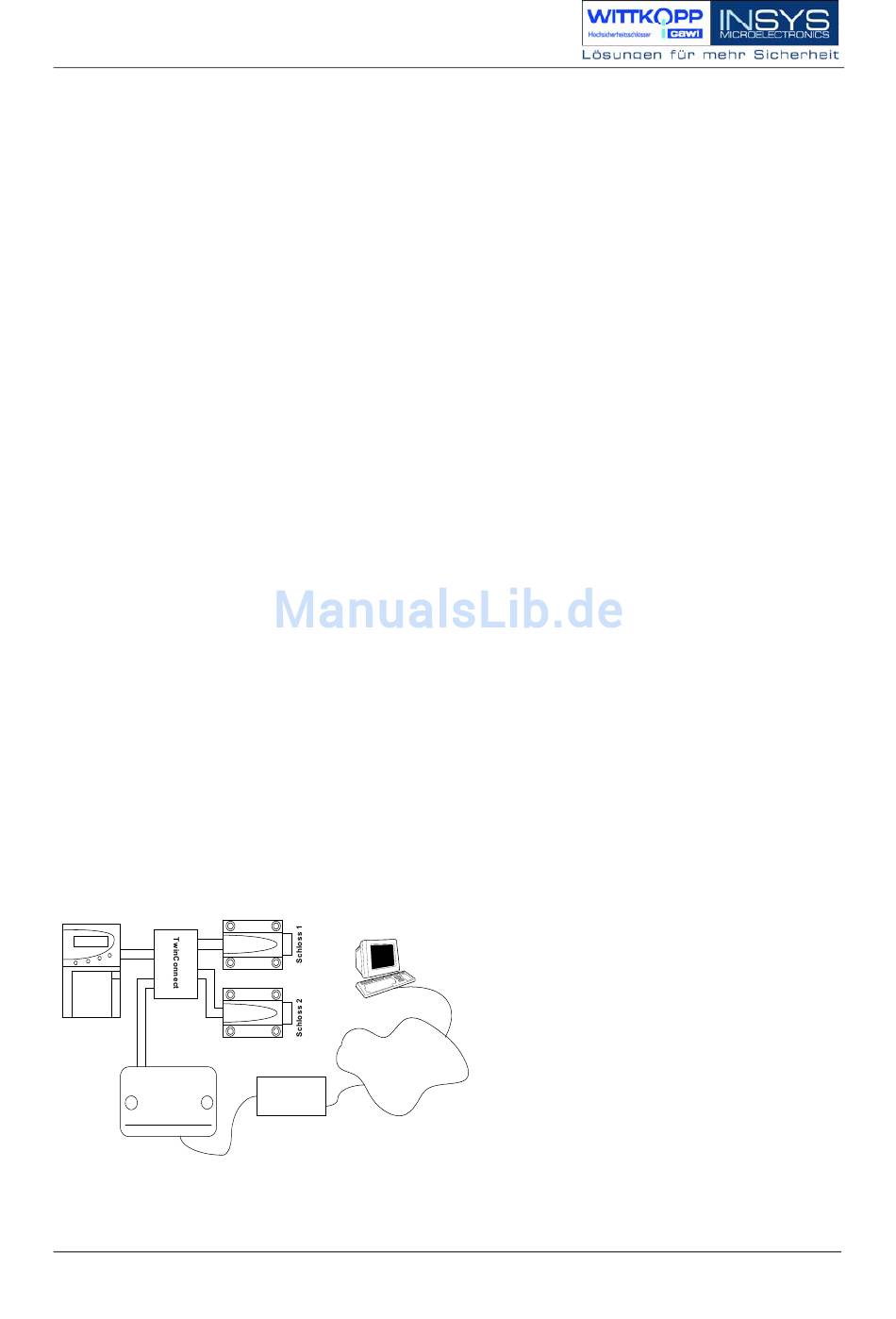

TwinControl
TwinLock
TwinAlarm
VdS VdS
TwinLock
Version 1.02
Unscharfsperre,
Leitstellen - PC
incl. Modem /ISDN
TwinLock
TwinLock
T-Net
(ISDN)
DFÜ
Modem / ISDN / GSM
Freigabe, Quittierung
Freigabe-Prozedur:
Anwahl und Verbindungsaufbau zum
System TwinLock
Anforderung Identifizierung -> senden
von 'TwinAlarm'.
Rückmeldung :
Anforderung: Freigabe
Rückmeldung: OK oder NOK
Verbindungsabbau
Meldet das System OK, dann beginnt
die Freigabezeit
System kann nun geöffnet werden.
Nach 120 Sekunden ist das System
wieder gesperrt.
