TwinLock

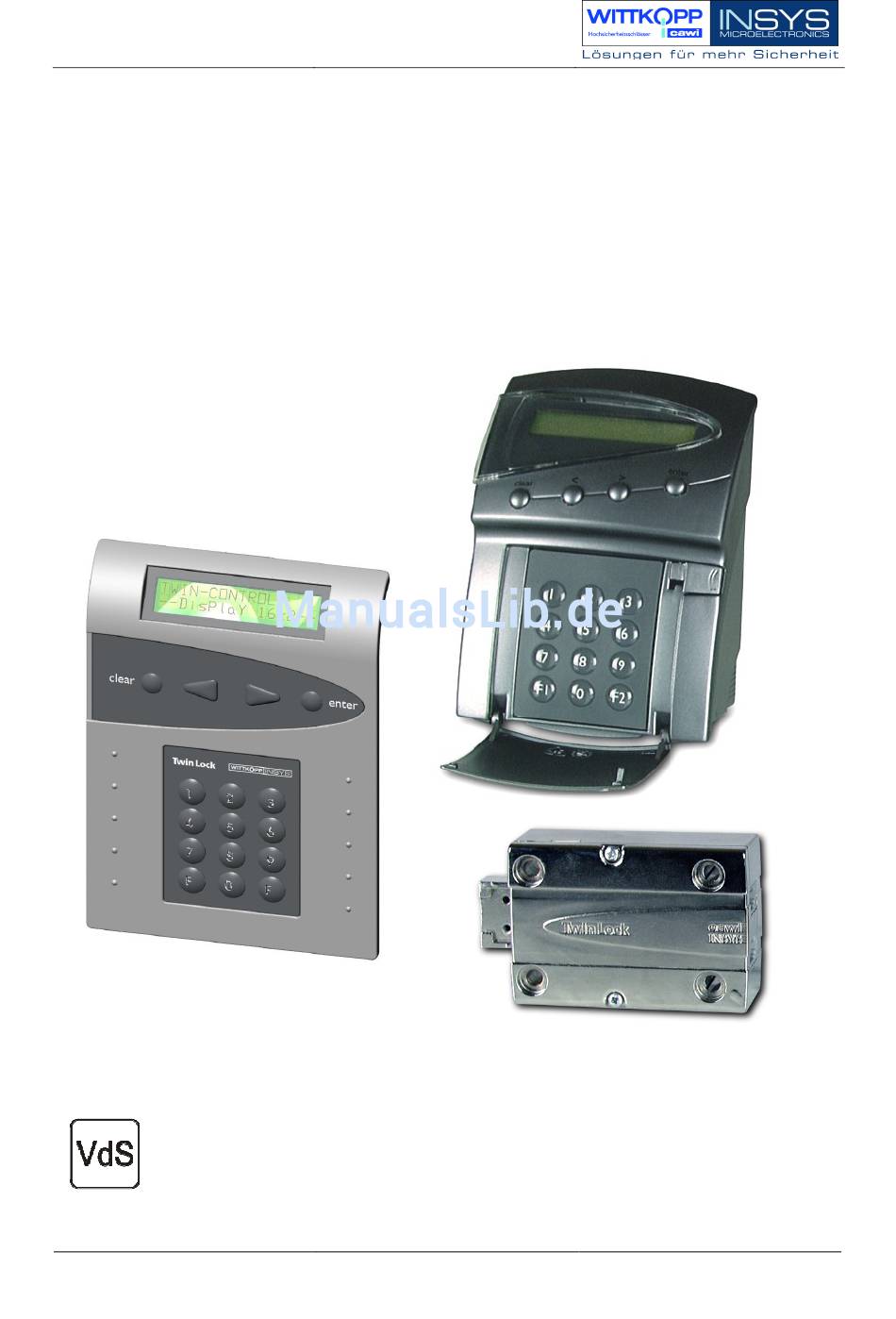

Montageanleitung
7220/eCode/WTU/compact
Montageanleitung
EN 1300
/
M 105361
/
G 105133
G 106016 / G 106015
M 106302 / M 106301
Version 1.09
TwinLock
M 102309
Hochsicherheitsschloss - Klasse 3 (TwinLock 7220)
G 102013
Schalteinrichtung - Klasse C
Sperreinrichtung - Klasse C
Hochsicherheitsschloss – Klasse 2 (TwinLock WTU/eCode/compact)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für INSYS TwinLock 7220
Inhaltszusammenfassung für INSYS TwinLock 7220
- Seite 1 Montageanleitung TwinLock 7220/eCode/WTU/compact Montageanleitung EN 1300 M 105361 M 102309 Hochsicherheitsschloss - Klasse 3 (TwinLock 7220) G 105133 G 102013 Schalteinrichtung - Klasse C G 106016 / G 106015 Sperreinrichtung - Klasse C M 106302 / M 106301 Hochsicherheitsschloss – Klasse 2 (TwinLock WTU/eCode/compact)
- Seite 2 Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben. INSYS® ist ein eingetragenes Warenzeichen der INSYS MICROELECTRONICS GmbH. Windows™ ist ein Warenzeichen von Microsoft Corporation. Herausgeber: INSYS MICROELECTRONICS GmbH Carl Wittkopp GmbH &...
- Seite 3 TwinLock Montageanleitung Die vorliegende Montageanleitung enthält alle Informationen, die zum Aufbau und zur Inbetriebnahme der Systeme TwinLock 7220, TwinLock eCode, TwinLock WTU und TwinLock compact nötig sind. Der Betrieb und die Konfiguration des Systems wird den Dokumenten HANDBUCH und KURZBEDIENUNGSANLEITUNG beschreiben.
-
Seite 4: Inhaltsverzeichnis
TwinLock Montageanleitung Inhaltsverzeichnis - 1. ALLGEMEIN............................5 1.1. S ......................... 5 YSTEMDARSTELLUNGEN 1.2. S ........................8 YSTEMBESCHREIBUNG 1.2.1. Eingabeeinheit : TwinControl ....................8 1.2.2. Eingabeeinheit : FlatControl....................8 1.2.3. Schloss : TwinLock......................... 8 1.2.4. Busverteiler : TwinConnect ....................9 1.2.5. Erweiterungseinheit (Sperreinrichtung): TwinXT ..............9 1.2.6. -
Seite 5: Allgemein
TwinLock Montageanleitung 1. Allgemein 1.1. Systemdarstellungen TwinLock 7220 Alarm TwinLock BUS A BUS B TwinCard - ..- TwinControl Gesicherter Bereich TwinConnect TwinLock BUS A TwinLock TwinLock BUS B TwinLock BUS A TwinLock BUS B Zeitsperre inaktiv TwinAlarm TwinLock RS232 TwinCard - .. - Seite 6 TwinLock Montageanleitung TwinLock 7220/eCode/WTU/compact Flat Control incl. Netzteil und Twin XT (1 Schloss) Netzteil TwinConnect TwinXT TwinLock FlatControl TwinLock 7220/eCode/WTU/compact Flat Control incl. Netzteil und Twin XT (2 Schlösser) Netzteil TwinConnect TwinXT TwinLock FlatControl TwinLock Version 1.09...
-
Seite 7: Applikationsbeispiele
TwinLock Montageanleitung Applikationsbeispiele TwinLock 7220 : 1 Bedieneinheit / 8 Schlösser / 4 Wertbehältnisse FlatControl Bus A Bus B Netzladeteil 230VAC / 12DC +AKKU 12V TwinConnect Bus A Bus B Bus B Bus B Bus B Bus A Bus A... -
Seite 8: Systembeschreibung
TwinLock 7220 - Alarm ist ein elektronisches Hochsicherheitsschloss-System mit integrierter Schalteinrichtung für eine Einbruchmeldeanlage der Klasse 3/C. Das System ist modular aufgebaut. Es können bis zu 14 Schlösser (TwinLock 7220) angeschlossen werden. Die sicherheitsrelevanten Teile des System sind voll redundant ausgeführt. -
Seite 9: Busverteiler : Twinconnect
Bussystem ermöglicht Ausbau Gesamtsystems bis auf 14 Schlösser (TwinLock 7220). TwinConnect ermöglicht den Anschluss der Eingabeeinheit, der Schalteinrichtung, sowie bis zu 3 Schlösser. Es besteht auch die Möglichkeit mehrere Busverteiler zu kaskadieren, d.h. mehrere TwinConnect -Einheiten hintereinander zu schalten, um mehrere Schlösser anschließen zu können. -
Seite 10: Keine Zeitsperre
TwinLock Montageanleitung sind Lötstützpunkte für Anbringung Widerständen für widerstandsüberwachte Meldelinien vorhanden. Mittels Jumper können verschiedene Anpassungen der Eingänge durchgeführt werden. In TwinAlarm werden die elektronischen Schlüssel (Chipkarten) sowie die Eingangssignale der Einbruchmeldeanlage ausgewertet. Das Gehäuse von TwinAlarm ist mittels eines Deckelkontaktes sowie eines allseitigen Flächenschutzes gegen Sabotage geschützt und wird mit einem Siegelaufkleber versiegelt. -
Seite 11: Inbetriebnahme
TwinLock Montageanleitung 2. Inbetriebnahme 2.1. Übersicht der Arbeitsschritte Montage bzw. Befestigung der Einzelkomponenten (Beschreibung erfolgt in Kapitel 2.2 bis 2.8.) Achtung: weder Spannungsversorgung noch Batterien anschließen!!! Verdrahtung bzw. Hardwarekonfiguration von TwinAlarm. (Beschreibung erfolgt in Kapitel 2.7) Verdrahtung bzw. Hardwarekonfiguration von TwinXT. (Beschreibung erfolgt in Kapitel 2.6) Montage der Buskabel Von jeder Systemkomponente werden je 2 Buskabel (Bus A / B) an... - Seite 12 (Beschreibung erfolgt in Kapitel 2.7) Funktionsüberprüfung der Schlösser Das Öffnen / Schließen der Schlösser muss nach dem Installationsvorgang getestet werden (Beschreibung siehe Handbuch). TwinLock 7220: Der System- / Mastercode ist werksseitig auf 1-2-3-4-5-6-7-8 eingestellt. TwinLock eCode/WTU/compact: Der Mastercode ist werksseitig auf 1-2-3-4-5-6 eingestellt.
- Seite 13 TwinLock Montageanleitung TwinLock 7220: Als Werkscode ist für den Benutzer #00 (= Master / Systemmaster) der Code 1 2 3 4 5 6 7 8 vorprogrammiert. Die Usercodes #01 - #35 der einzelnen Schlösser sind werksseitig inaktiv (Programmiervorgang siehe Handbuch).
-

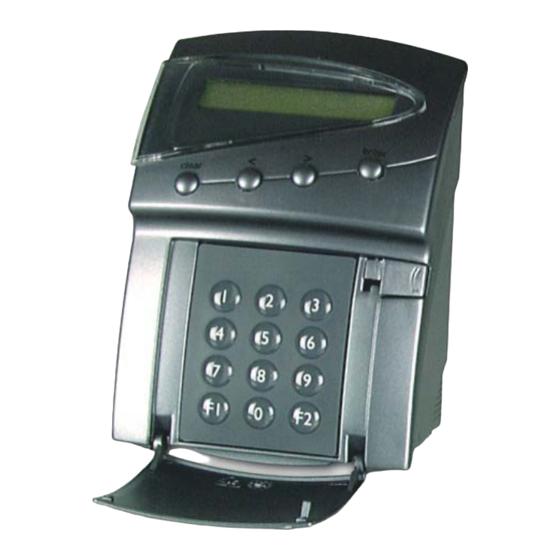

Seite 14: Montage Der Eingabeeinheit Twincontrol
TwinLock Montageanleitung 2.2. Montage der Eingabeeinheit TwinControl ACHTUNG: Aus Sicherheitsgründen dürfen die Montagebohrungen des Terminals nicht Bereich Elektronikschlosses liegen. Bei Nichtbeachtung der Einbauanleitung erlischt die Gewährleistung des Herstellers! Reihenfolge: Lösen der Montageplatte von TwinControl 1.) Schraube unterhalb des Terminals lösen 2.) Batteriefach nach unten abziehen. -
Seite 15: Montage Der Eingabeeinheit Flatcontrol
TwinLock Montageanleitung 2.3. Montage der Eingabeeinheit FlatControl ACHTUNG: Aus Sicherheitsgründen dürfen die Montagebohrungen Terminals nicht Bereich Elektronikschlosses liegen. Bei Nichtbeachtung der Einbauanleitung erlischt die Gewährleistung des Herstellers! Bevor mit dem Anbringen der Tastatur FlatControl 7237 für Elektronikschloss TwinLock 7220 begonnen werden kann, müssen... - Seite 16 TwinLock Montageanleitung Kabelführung durch die Tresortür zur Tastatur Beide Kabel durch den Durchbruch der Tresortür führen. 4-polige Stecker nach Abb. 2 in die vorgesehenen Buchsen der Schaltungsplatine auf der Tastatur-Rückseite einstecken. Anschrauben der Tastatur an die Tresortür Das Tastaturgehäuse ist mit 2 Senkschrauben M4 aus Stahl so auf die Außenseite der Tresortür zu montieren, dass ein dauerhafter, fester Halt des Tastaturgehäuses gewährleistet ist.
- Seite 17 TwinLock Montageanleitung Endmontage der Tastatur an die Tresortür Notbestromung der Tastatur Die Spannungsversorgung von FlatControl erfolgt über jedes der beiden Buskabel. Bei Spannungsausfall besteht die Möglichkeit einer Notbestromung für das gesamte System über eine Buchse an der Unterseite der Tastatur. Hierfür wird ein Adapterkabel 7237-101-0 und eine 9Volt Blockbatterie (Typ Alkaline) benötigt.
-
Seite 18: Montage Des Schlosses Twinlock
TwinLock Montageanleitung 2.4. Montage des Schlosses TwinLock Definition der Position der Schlösser beim Einbau in Riegelwerken ACHTUNG: Der Einbau der Schlösser im Bereich von Durchbrüchen in der Tresortür, ist aus Sicherheitsgründen nicht zulässig! Version 1.09... - Seite 19 Das Elektronikschloss ist in normaler Wohn- und Büroumgebung wartungsfrei. Nach ca. 10.000 Schließungen empfiehlt sich eine Sicherheits- und Funktionsprüfung des Elektronikschlosses durch WITTKOPP/INSYS- geschultes Fachpersonal. Bei Nichtbeachtung der Einbauanleitung oder Öffnen des Schlossgehäuses durch nicht WITTKOPP/INSYS- geschultes Personal erlischt die Gewährleistung des Herstellers. Abmessungen und Bohrschablone Version 1.09...
-
Seite 20: Montage Des Busverteilers Twinconnect
TwinLock Montageanleitung 2.5. Montage des Busverteilers TwinConnect ACHTUNG : Busverteiler muss gesicherten Bereich montiert werden. Busverteiler dient Verbindungsstück zwischen einzelnen Komponenten des Systems. - Unterseite - Die Befestigung erfolgt mit einem Klettstreifen, der auf der Unterseite von TwinConnect aufgeklebt wird. Zur ortsfesten Montage wird... -
Seite 21: Montage Der Erweiterungseinheit Twinxt
Anschluss der Eingangskontakte (falls verwendet) Anschluss der Ausgangskontakte (falls verwendet) Anschluss der Spannungsversorgung (nur wenn Ausgangsrelais verwendet werden) Aktivieren der Schloss-IO-Funktionen an der Bedieneinheit TwinControl bzw. FlatControl Einstellungen -> Schloss -> Schloss I/O-> Ja (siehe Handbuch TwinLock 7220) Version 1.09... -
Seite 22: Anschlussbelegung
TwinLock Montageanleitung Anschlussbelegung TwinLock / Schloss 1 TwinLock / Schloss 2 Sabotagelinie Schloss1 Schloss2 Deckelkontakt Zustand Zustand Alarm Klemme Beschreibung Riegelwerkskontakt Schloss 1 (Eingang) Freigabekontakt Schloss 1 (Eingang) Riegelwerkskontakt Schloss 2 (Eingang) Freigabekontakt Schloss 2 (Eingang) 12VDC Gemeinsamer Anschluss : Zustand Zustand: zu Zustand: offen Gemeinsamer Anschluss : Stiller Alarm... - Seite 23 TwinLock Montageanleitung Versorgungsspannung : Werden die Ausgangsrelais (Zustand / Alarm) genutzt, so muss an den Klemmen 9 und 10 eine 12VDC-Spannungsversorgung (stabilisiert) angeschlossen werden. Die Spannungsversorgung versorgt nur TwinXT, d.h. es kann nicht das ganze Schloss- System über TwinXT versorgt werden. Hinweis : Werden nur die Eingangskontakte verwendet, so ist eine Spannungsversorgung nicht notwendig.
- Seite 24 Nach der Verdrahtung der Eingänge bzw. Installation des Systems muss die Schloss I/O-Funktion an der Bedieneinheit aktiviert werden! Einstellungen -> Schloss -> Schloss I/O-> Ja (siehe Handbuch TwinLock 7220) Mittels der PC-Software TwinComm kann die Funktionsweise der Eingänge, d.h. Verhalten bei „Kontakt...
- Seite 25 Ausgänge: Alarmkontakt: Wird beim Öffnen des entsprechenden Schlosses bzw. bei einer Codeeingabe, ein Alarmcode (=Öffnungscode, letzte Ziffer+1, siehe Handbuch TwinLock 7220) an der Bedieneinheit eingegeben, so wird ein stiller Alarm auf dem Ausgangsrelais ausgelöst. Der Kontakt schließt für ca. 1 Sekunde.
- Seite 26 TwinLock Montageanleitung Sabotagelinie Über einen Deckelkontakt ist eine Sabotagelinie realisiert. Es besteht die Möglichkeit noch zusätzliche Elemente in die Sabotagelinie mit aufzunehmen. Falls keine weiteren Sabotageelemente angeschlossen werden, ist der Jumper neben dem Deckelkontakt gesteckt. Ein Widerstand zur Überwachung der Sabotagelinie kann anstelle des Jumpers eingelötet werden.
-
Seite 27: Montage Der Schalteinrichtung Twinalarm
TwinLock Montageanleitung 2.7. Montage der Schalteinrichtung TwinAlarm ACHTUNG: Schalteinrichtung muss gesicherten Bereich montiert werden. TwinAlarm muss mechanisch stabil im Riegelwerk befestigt werden. Das Gehäuse der Schalteinrichtung besitzt Aussparungen zur Befestigung sämtlicher eingeführten Kabel mittels Kabelbinder zur Zugentlastung. Außerdem besitzt TwinAlarm einen Deckelkontakt und einen allseitigen Flächenschutz Sabotage-... -
Seite 28: Verdrahtung Und Hardwarekonfiguration Von Twinalarm
TwinLock Montageanleitung 2.8. Verdrahtung und Hardwarekonfiguration von TwinAlarm Die Schalteinrichtung TwinAlarm dient als Verbindungsglied zwischen dem TwinLock 7220 System und einer Einbruchmeldanlage (EMA). Die zugeführten bzw. abgehenden Kabel werden mittels werkseitig Schraubklemmen gebrückt BUS B Schaltungsplatine befestigt. Einführung der Kabel erfolgt die über... - Seite 29 TwinLock Montageanleitung Klemme Beschreibung zusätzl. Sabotagekontakt A (Eingang) zusätzl. Sabotagekontakt B (Eingang) Riegelwerkskontakt 1 A (Eingang), nur Verteilerfunktion ! Riegelwerkskontakt 1 B (Eingang), nur Verteilerfunktion ! Riegelwerkskontakt 2 A (Eingang), nur Verteilerfunktion ! Riegelwerkskontakt 2 B (Eingang), nur Verteilerfunktion ! Türkontakt 1 A (Eingang), nur Verteilerfunktion ! Türkontakt 1 B (Eingang), nur Verteilerfunktion ! EMA-Anschluss Türkontakt (Ausgang), nur Verteilerfunktion !
-
Seite 30: Allgemeine Anschlüsse
2.8.1. Allgemeine Anschlüsse Taster KEINE ZEITSPERRE Der Anschluss eines Tasters (Schließer) an den Klemmen 30 und 31 ermöglicht das Öffnen des Schloss-Systems TwinLock 7220 bei aktiven Zeitprogrammen. Der Taster darf nur bei geöffneter Tür bzw. im Wertbehältnis (im gesicherten Bereich) bedienbar sein. - Seite 31 TwinLock Montageanleitung RS 232 Die RS232-Schnittstelle erlaubt den Anschluss eines Seriellen Druckers / PCs an den Klemmen 20, 21 und 22 und ermöglicht eine Ausgabe des Ereignisprotokolls. Es kann das gesamte Ereignisprotokoll bzw. jedes protokollierte Ereignis sofort nach dem Eintrag in den Protokollpuffer auf die Schnittstelle ausgegeben werden. Schnittstellenparameter: 1200 Baud Datenformat 8N1 kein Hardwarehandshake...
-
Seite 32: Anschluss Der Einbruchmeldeanlage
TwinLock Montageanleitung 2.8.2. Anschluss der Einbruchmeldeanlage Versorgungsspannung Der Anschluss der Versorgungsspannung erfolgt an den Schraubklemmen 41 / 42. Klemme 41 : 12VDC Klemme 42 : GND Achtung: Stabilisierte Gleichspannung mit 12V verwenden! Richtige Polung beachten! Sabotagelinie Der Anschluss erfolgt für die EMA an den Klemmen 13 und 14. Dieser Ausgang ist potentialfrei. -
Seite 33: Eingang Ema-Bereit
TwinLock Montageanleitung Eingang EMA-BEREIT Der Eingang EMA-BEREIT verhindert das Scharfschalten der EMA. Der Anschluss erfolgt an den Klemmen 26 und 27. Der aktive Pegel kann per Software programmiert und zugleich per Jumper (JP3) eingestellt werden. Wird der Eingang aktiviert (d.h. geschlossen) so kann das System die EMA scharfschalten. - Seite 34 TwinLock Montageanleitung Eingang UNSCHARF-SPERRE Der Eingang UNSCHARF-SPERRE verhindert das Unscharfschalten der EMA. Der Anschluss erfolgt an den Klemmen 28 und 29. Der aktive Pegel muss per Software programmiert und zugleich per Jumper (JP4) eingestellt werden. Wird der Eingang aktiviert, so kann die EMA unscharf geschalten werden. Konfiguration für einen potentialfreien Schaltkontakt der EMA Klemme 28 100k...
- Seite 35 TwinLock Montageanleitung Eingang QUITTIERUNG Der Quittierungseingang wird für die Quittierung der Scharfschaltung benutzt. Der Anschluss erfolgt an den Klemmen 37 und 38. Der aktive Pegel muss per Software programmiert und zugleich auch per Jumper (JP1) eingestellt werden. Die Quittierung der EMA wird im Display der Eingabeeinheit angezeigt (! EMA Scharf !) verbunden mit einem akustischen Signalisierung.
- Seite 36 TwinLock Montageanleitung Eingang FREIGABE / AUFSCHLIESS-SPERRE Dieser Eingang verhindert das Öffnen der Schlösser, die sich im TwinLock-System befinden. Der Anschluss erfolgt an den Klemmen 39 und 40. Der aktive Pegel kann per Software programmiert und zugleich per Jumper (JP2) eingestellt werden. Konfiguration für einen potentialfreien Schaltkontakt der EMA (Werkseinstellung) Klemme 39 100k...
-
Seite 37: Ausgang Alarm
TwinLock Montageanleitung Ausgang ALARM Dieser Ausgang ist potentialfrei. Der Anschluss des Relais erfolgt an den Klemmen 34, 35 und 36. Es sind alle 3 Kontakte des Relais auf die Schraubklemmen geführt. Es können Widerstände für eine evtl. Widerstandsüberwachung der EMA angebracht werden. - Seite 38 TwinLock Montageanleitung Ausgang ZUSTAND Dieser Ausgang ist potentialfrei. Der Anschluss des Relais erfolgt an den Klemmen 23, 24 und 25. Es sind alle 3 Kontakte des Relais auf die Schraubklemmen geführt. Es kann ein Widerstand für eine evtl. Widerstandsüberwachung der EMA angebracht werden.
-
Seite 39: Anschlussverteiler
TwinLock Montageanleitung 2.8.3. Anschlussverteiler Riegelwerkskontakte Es können 2 Riegelwerkskontakte an die Schalteinrichtung angeschlossen werden. Riegelwerkskontakt 1 (Klemme 3 und 4) Riegelwerkskontakt 2 (Klemme 5 und 6) Die Schalteinrichtung dient hierbei nur als Verteiler mit der Option der Widerstandsüberwachung durch einen einsetzbaren Widerstand R6. Der Anschluss der EMA erfolgt über die Klemmen 11 und 12. -
Seite 40: Fernfreigabe Über Dfü
TwinLock Montageanleitung 2.8.4. Fernfreigabe über DFÜ Es besteht die Möglichkeit das System von fern über Modem / ISDN / GSM freizugeben, bzw. zu sperren. Diese Funktionalität ist mit der Funktion des Freigabesignals über einen Eingangskontakt identisch. RS232 Klemme 20 Klemme 21 Modem Klemme 22 T-Net... -
Seite 41: System Initialisierung / Wechsel Der Bedieneinheit
TwinLock Montageanleitung 2.9. System Initialisierung / Wechsel der Bedieneinheit Das System startet automatisch nach dem Einschalten der Spannungsversorgung. Der Benutzer wird aufgefordert den Installationsvorgang durchzuführen. System Initialisierung Neues System Bedieneinheit wurde gewechselt oder wurde die Bedieneinheit gewechselt ? Neues System, d.h. neue Bedieneinheit und neue Schlösser System - Setup System - Setup... - Seite 42 TwinLock 7220 : 12345678 Schloss 01 Code: ****** TwinLock WTU/eCode/compact: 111111 System - Setup Schloss 02 ok Schloss 02 nur bei TwinLock 7220 können weitere Schlösser angemeldet werden Abbruch oder noch Abbrechen mit clear ein Schloss anmelden System - Setup Bestätigen mit...
- Seite 43 Terminal Nr: 01 enter Schloss 02 Eingabe des Systemcodes (Schloss 1) Systemcode mit den Zifferntasten Code: ****** TwinLock 7220 : 12345678 (default) TwinLock WTU/eCode/compact: 111111 (default) Seriennummer Seriennummer wird an Schloss 1 übertragen Schloss 01 ok Eingabe des Systemcodes (Schloss 2)
-
Seite 44: Technische Daten
TwinLock Montageanleitung 3. Technische Daten Eingabeeinheit: TwinControl Spannungsversorgung: 9VDC (6x Mignon Alkaline 1,5V) alternativ Netzteil 12VDC über TwinConnect Stromaufnahme: Bereitschaftszustand : ca. 30 µA Eingabezustand (Display aktiv) ca. 55mA Maße: 125 x 90 x 62 mm (L x B x H) Umwelt: 0-50°... - Seite 45 TwinLock Montageanleitung Schalteinrichtung : TwinAlarm Spannungsversorgung: 12VDC Stromaufnahme: Ruhezustand: ca. 10mA je aktives Ausgangsrelais: ca. 20mA Maße: 100 x 150 x 35 (L x B x H) Umwelt: 0-50° C, 75% r.F Umweltklasse II nach VdS Schutzart: IP 30 Anschlüsse: 2 Westernbuchsen für Anschluss der Systembusse A und B Schraubklemmenanschlüsse für serielle Schnittstelle RS232 (RX,TX und GND, 1200Baud 8N1), Spannungsversorgung (12VDC), Verteiler, Eingänge und Ausgänge...
-
Seite 46: Revision History
27.10.06 Überarbeitung TwinCards 1.09 16.11.06 Überarbeitung WTU/eCode/Compact !!! Irrtum vorbehalten !!! Support / Hotline Carl Wittkopp GmbH & Co. KG INSYS MICROELECTRONICS GmbH Sternbergstr. 5 Waffnergasse 8 D – 42551 Velbert D – 93047 Regensburg Tel.: +49(0)2051 – 9566-0 Tel.: +49(0)941 – 560061 Fax.: +49(0)2051 –...
