TwinLock
Montageanleitung

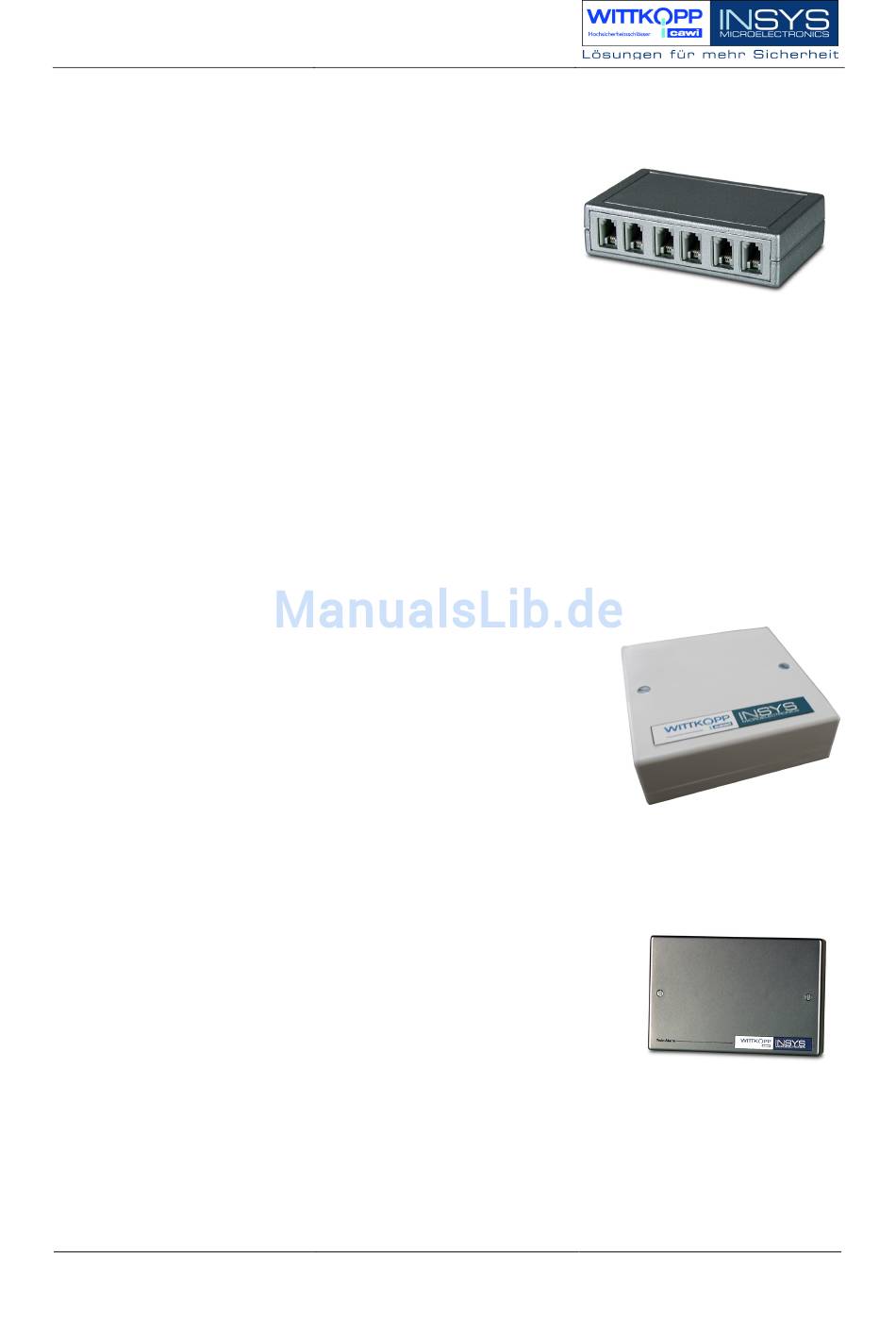

1.2.4. Busverteiler : TwinConnect

Der Busverteiler
Verbindung der einzelnen Systemkomponenten.
Das System ist mittels eines redundanten Bussystems
(BUS A und BUS B) miteinander verbunden. Dieses
Bussystem ermöglicht
Gesamtsystems bis auf 14 Schlösser (TwinLock 7220).
TwinConnect ermöglicht den Anschluss der Eingabeeinheit, der Schalteinrichtung,
sowie bis zu 3 Schlösser. Es besteht auch die Möglichkeit mehrere Busverteiler zu
kaskadieren, d.h. mehrere TwinConnect -Einheiten hintereinander zu schalten, um
mehrere Schlösser anschließen zu können.
Außerdem verfügt TwinConnect über einen Netzteilanschluss (12VDC), über
welchen das Schloss-System TwinLock versorgt werden kann. (Bei Anschluss der
Schalteinrichtung muss jedoch das System von der EMA aus versorgt werden.)

1.2.5. Erweiterungseinheit (Sperreinrichtung): TwinXT

Mittels der Erweiterungseinheit TwinXT kann das
TwinLock-System sehr einfach um 4 Eingänge und 2
Ausgänge erweitert werden. Prinzipiell kann an jedes,
sich im System befindliche Schloss, eine TwinXT
angeschlossen werden. Somit kann z.B. jedes Schloss
gezielt gesperrt bzw. freigegeben werden, jedes
Schloss kann mit einem Riegelwerkskontakt versehen
werden.
2 Schalteingänge (Freigabe / Riegelwerkskontakt) für Schloss 1
2 Schalteingänge (Freigabe / Riegelwerkskontakt) für Schloss 2
2 Relaisausgänge (Zustand / Stiller Alarm) (30V/1A)
Spannungsversorgung 12VDC
Sabotagelinie mit Deckelkontakt

1.2.6. Schalteinrichtung : TwinAlarm

Die Schalteinrichtung TwinAlarm wird im Inneren des Wertbehältnisses montiert, und
dient als Verbindungsglied zwischen dem Terminal TwinControl/FlatControl
(Eingabe-Einheit), den Schlössern und einer Einbruchmeldeanlage (EMA), sowie
zum Anschluss eines seriellen Druckers / PCs und als Verteiler für die
Einbruchmeldeanlage (Riegel-, Türkontakte usw. Widerstandsüberwachung).
Version 1.09
TwinConnect ermöglicht
den Ausbau
die
des
9
