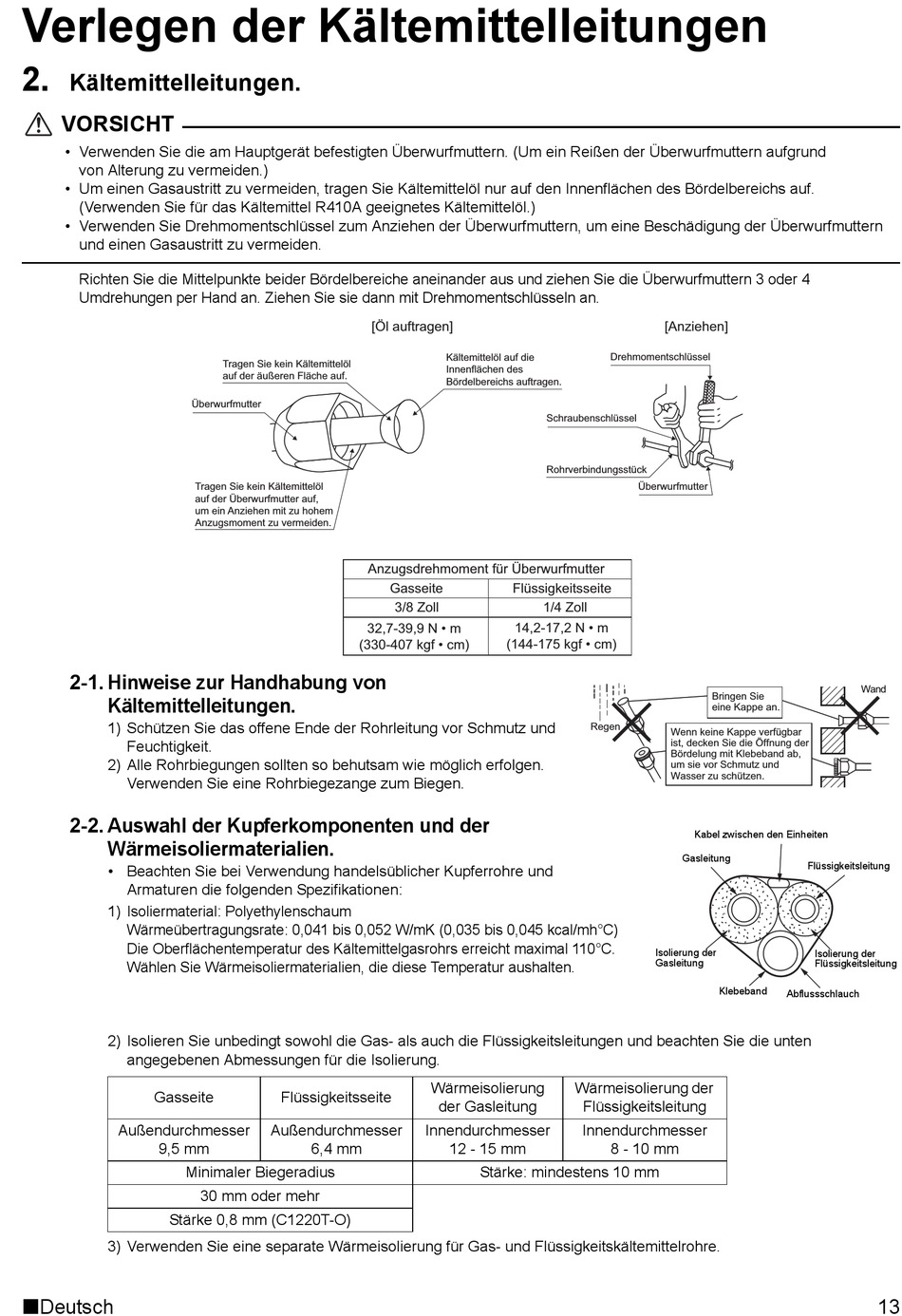

Verlegen der Kältemittelleitungen
2.
Kältemittelleitungen.
VORSICHT
• Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund
von Alterung zu vermeiden.)
• Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf.
(Verwenden Sie für das Kältemittel R410A geeignetes Kältemittelöl.)
• Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern
und einen Gasaustritt zu vermeiden.
Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus und ziehen Sie die Überwurfmuttern 3 oder 4
Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.
Überwurfmutter
2-1. Hinweise zur Handhabung von
Kältemittelleitungen.
1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und
Feuchtigkeit.
2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen.
Verwenden Sie eine Rohrbiegezange zum Biegen.
2-2. Auswahl der Kupferkomponenten und der
Wärmeisoliermaterialien.
• Beachten Sie bei Verwendung handelsüblicher Kupferrohre und
Armaturen die folgenden Spezifikationen:
1) Isoliermaterial: Polyethylenschaum
Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/mh°C)
Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110°C.
Wählen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.
2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und beachten Sie die unten
angegebenen Abmessungen für die Isolierung.
Gasseite
Außendurchmesser
9,5 mm
Minimaler Biegeradius
Stärke 0,8 mm (C1220T-O)
3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohre.
Deutsch
Tragen Sie kein Kältemittelöl
auf der äußeren Fläche auf.
Tragen Sie kein Kältemittelöl
auf der Überwurfmutter auf,
um ein Anziehen mit zu hohem
Anzugsmoment zu vermeiden.
(330-407 kgf • cm)
Flüssigkeitsseite
Außendurchmesser
6,4 mm
30 mm oder mehr
[Öl auftragen]
Kältemittelöl auf die
Innenflächen des
Bördelbereichs auftragen.
Anzugsdrehmoment für Überwurfmutter
Gasseite
Flüssigkeitsseite
3/8 Zoll
32,7-39,9 N • m
14,2-17,2 N • m
(144-175 kgf • cm)
Wärmeisolierung
der Gasleitung
Innendurchmesser
12 - 15 mm
Stärke: mindestens 10 mm
[Anziehen]
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Überwurfmutter
1/4 Zoll
Bringen Sie
eine Kappe an.
Regen
Wenn keine Kappe verfügbar
ist, decken Sie die Öffnung der
Bördelung mit Klebeband ab,
um sie vor Schmutz und
Wasser zu schützen.
Kabel zwischen den Einheiten
Gasleitung
Isolierung der
Gasleitung
Wärmeisolierung der
Flüssigkeitsleitung
Innendurchmesser
8 - 10 mm
Wand
Flüssigkeitsleitung
Isolierung der
Flüssigkeitsleitung
Klebeband
Abflussschlauch
13
