Installation des Innengeräts
5-5. Bereiten Sie das Zubehör vor (nicht mit inbegriffen) [Abbildung 2].
1) Entfernen Sie die Abdeckung vom Zubehör (nicht mit inbegriffen).
2) Stecken Sie das Verbindungskabel in den Steckverbinder "S21" (weiß) des Zubehörs (nicht mit inbegriffen) ein.
3) Führen Sie alle Verbindungskabel durch die Kabeldurchführungen im Zubehör und installieren Sie anschließend die
Zubehörabdeckung wieder an ihrer ursprünglichen Position.
4) Stecken Sie den Stecker des Zubehörs (nicht mit inbegriffen) in den im Elektrokasten befindlichen Steckverbinder
"S403" ein.
5) Führen Sie dann das Verbindungskabel durch die Kabeldurchführung im Elektrokasten des Innengeräts.
5-6. Installieren Sie die Abdeckung des Elektrokastens an Ihrer ursprünglichen Position
[Abbildung 3].
5-7. Installieren Sie das Zubehör vor (nicht mit inbegriffen) [Abbildung 3].
1) Schließen Sie das Zubehör (nicht mit inbegriffen) im Elektrokasten des Innengeräts an.
2) Verlegen Sie das Verbindungskabel wie in [Abbildung 3] gezeigt.
* 5-8. Installieren Sie den Elektrokasten des Innengeräts wieder an seiner ursprünglichen
Position.
1) Installieren Sie die Klappe.
2) Installieren Sie den Elektrokasten (1 Schraube).
3) Installieren Sie den Thermistor an seiner ursprünglichen Position im Wärmetauscher.
4) Installieren Sie den Stecker (S200) an seiner ursprünglichen Position.
5) Schließen Sie das Kommunikationskabel wieder an seiner ursprünglichen Position an.
5-9. Installieren Sie das Frontgitter an seiner ursprünglichen Position (2 Schrauben).
5-10. Installieren Sie den Wartungsdeckel (1 Schraube).

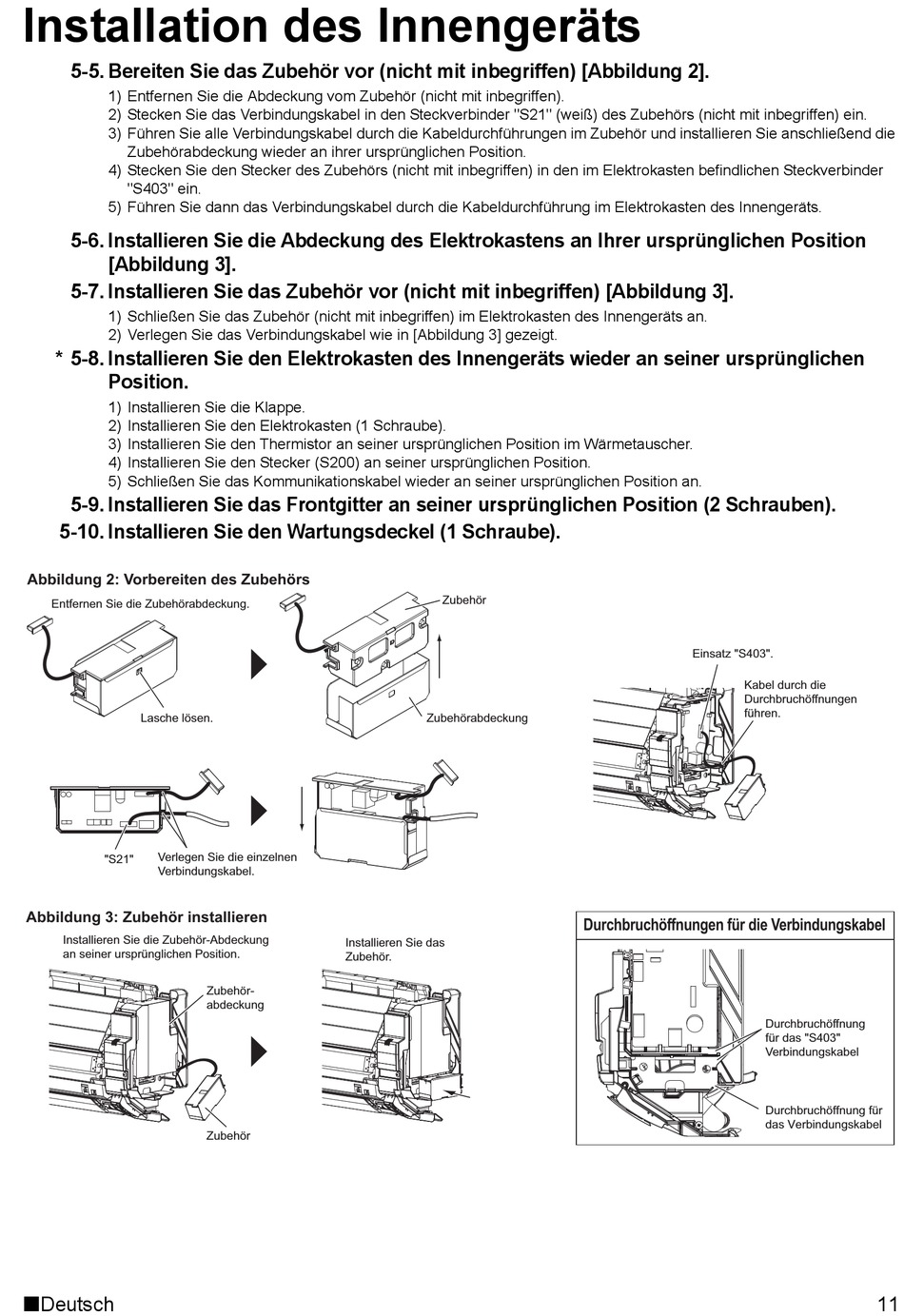

Abbildung 2: Vorbereiten des Zubehörs
Entfernen Sie die Zubehörabdeckung.
Lasche lösen.
Verlegen Sie die einzelnen
"S21"
Verbindungskabel.
Abbildung 3: Zubehör installieren
Installieren Sie die Zubehör-Abdeckung
an seiner ursprünglichen Position.
