SGM PilotBox
Spannungsversorgung und Steuerleitungen anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.

Die Steckverbinder sind von der SGM PilotBox abgezogen.
1. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme 1
des Steckverbinders für die Spannungsversorgung an.
2. Klemmen Sie das Massekabel der Spannungsversorgung an die
Klemme 2 des Steckverbinders für die Spannungsversorgung an.
3. Klemmen Sie analog zur Spannungsversorgung die Steuerleitungen
an die jeweiligen Klemmen der Steckverbinder an.
4. Stecken Sie alle Steckverbinder in die zugehörigen Buchsen an der
SGM PilotBox.

Die SGM PilotBox ist jetzt angeschlossen.
Gerät von Hutschiene demontieren
So demontieren Sie die SGM PilotBox von einer DIN-Hutschiene in einem
Schaltschrank:

Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite.

Alle Steckverbinder an der SGM PilotBox sind abgezogen.

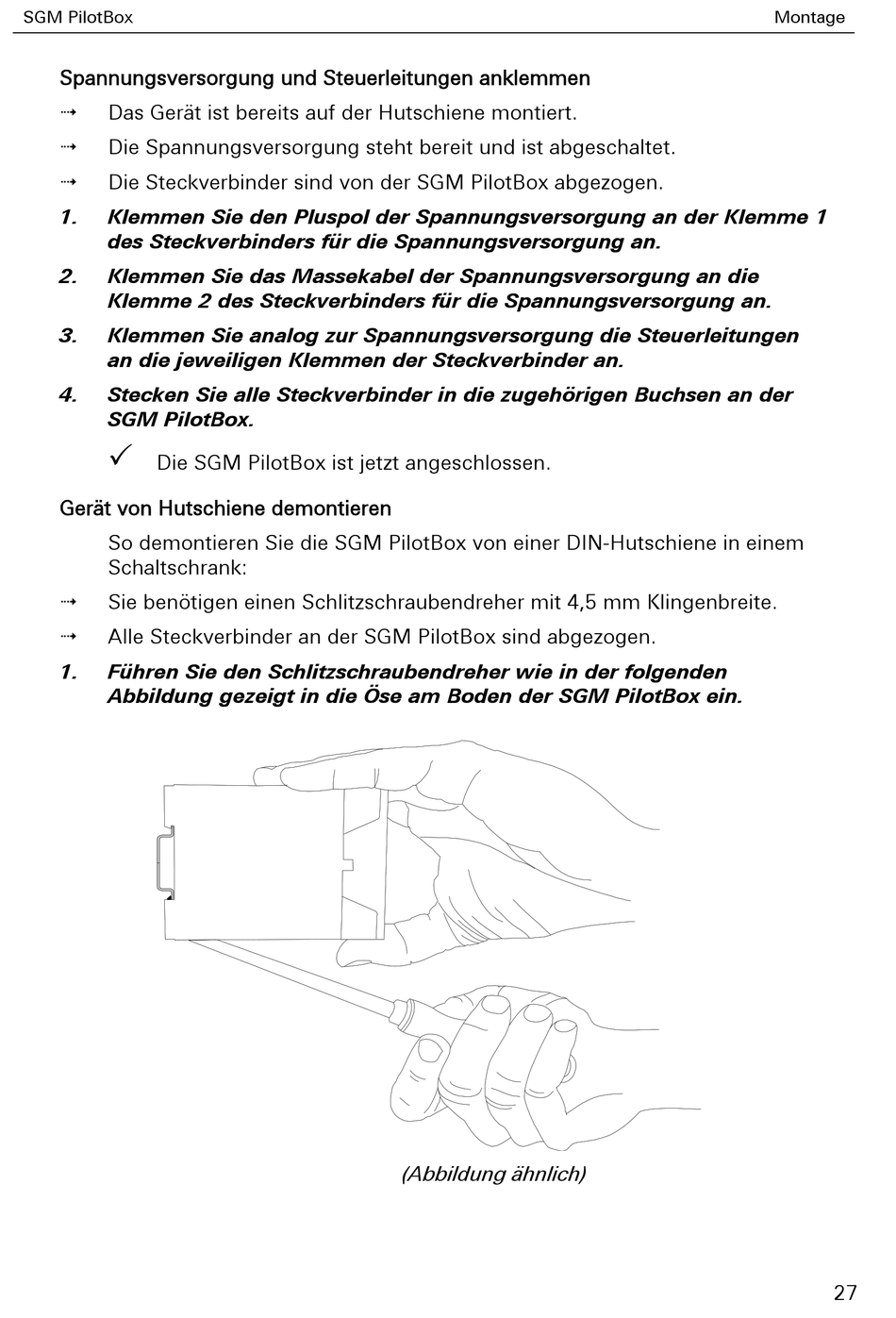

1. Führen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt in die Öse am Boden der SGM PilotBox ein.
(Abbildung ähnlich)
