Inhaltszusammenfassung für INSYS SGM PilotBox

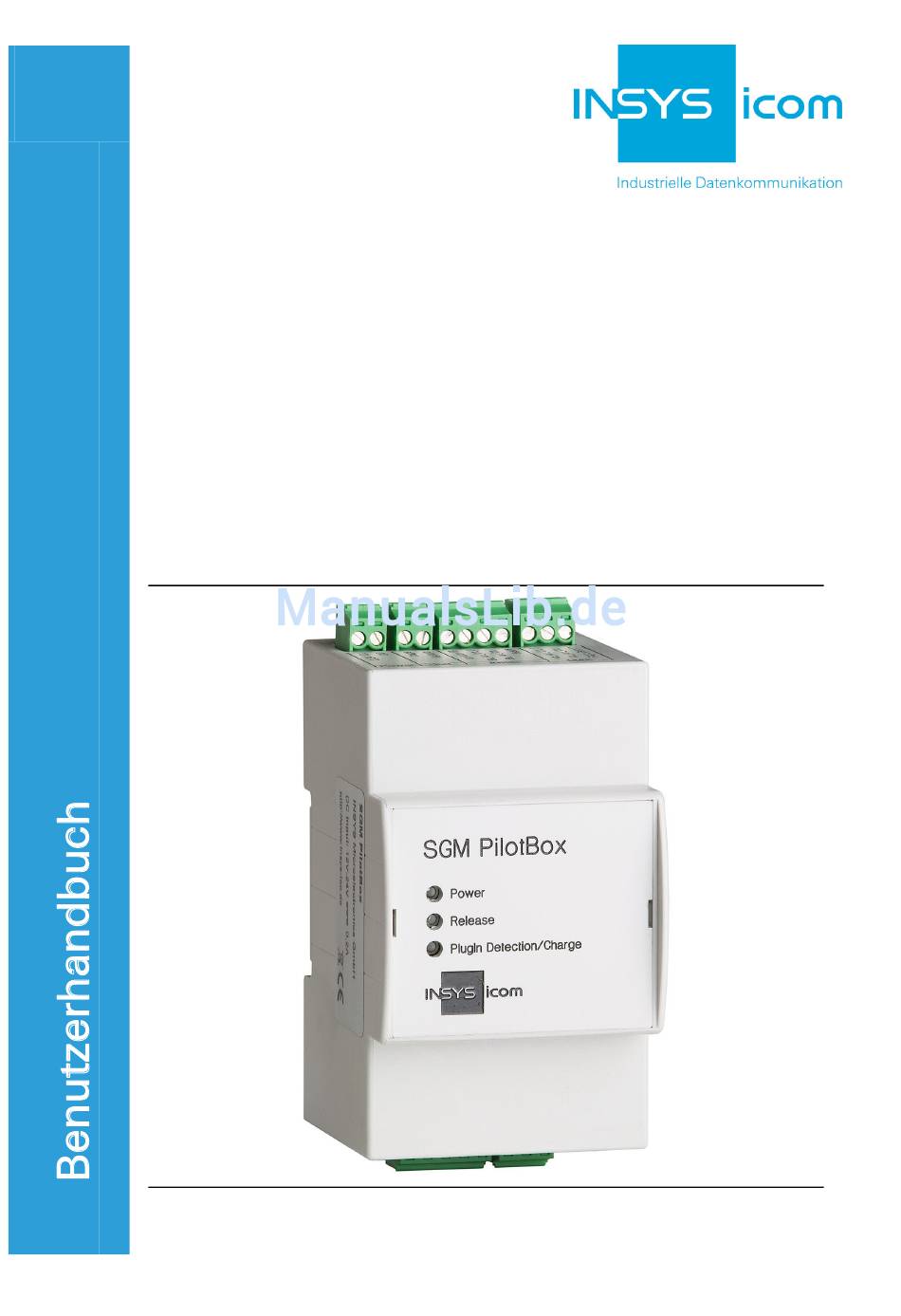

- Seite 1 SGM PilotBox Installation...
- Seite 3 Copyright © September 11 INSYS MICROELECTRONICS GmbH Jede Vervielfältigung dieses Handbuchs ist nicht erlaubt. Alle Rechte an dieser Do- kumentation und an den Geräten liegen bei INSYS MICROELECTRONICS GmbH Regensburg. Warenzeichen und Firmenzeichen Die Verwendung eines hier nicht aufgeführten Waren- oder Firmenzeichens ist kein Hinweis auf die freie Verwendbarkeit desselben.
-
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheit....................5 Bestimmungsgemäße Verwendung ..............5 Technische Grenzwerte ..................6 Gewährleistungsbestimmungen ................6 Kennzeichnung von Warnungen und Hinweisen ...........7 1.4.1 Symbole und Signalwörter............... 7 Pflichten des Betreibers ..................8 Qualifikation des Personals..................8 Hinweise zu Transport und Lagerung ..............8 Sicherheitshinweise zur elektrischen Installation...........9 Grundlegende Sicherheitshinweise ...............9 Lieferumfang ..................11 Technische Daten ..................12 Physikalische Eigenschaften................12... -
Seite 5: Sicherheit
Personals und der Umwelt vor Gefährdungen sowie den sicheren und störungsfrei- en Betrieb des Produkts. Bestimmungsgemäße Verwendung Die SGM PilotBox dient als Steuerung für einen Ladepunkt für ein Elektrofahrzeug. Sie wird in der Regel in einen Verteilerkasten eingebaut, der neben der SGM Pilot- Box noch einen Fehlerstromschutzschalter (RCD), einen Leitungsschutzschalter (MCB), einen Ladeschütz, ein Netzteil und die Ladesteckdose beinhaltet. -
Seite 6: Technische Grenzwerte
Einsatz von unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende Schäden aus. Die Gewährleistung des Herstellers erlischt. Es gelten die Bestimmungen unserer Liefer- und Einkaufsbedingungen (AGB). Die- se finden Sie auf unserer Webseite (www.insys-icom.de/impressum/) unter „AGB“. -
Seite 7: Kennzeichnung Von Warnungen Und Hinweisen
SGM PilotBox Sicherheit Kennzeichnung von Warnungen und Hinweisen 1.4.1 Symbole und Signalwörter Gefahr! Schwere gesundheitliche Schäden / Lebensgefahr Eines dieser Symbole in Verbindung mit dem Signalwort Gefahr kennzeichnet eine unmittelbare drohende Gefahr. Bei Missachtung sind Tod oder schwerste Verletzungen die Folge. -
Seite 8: Pflichten Des Betreibers
Sicherheit SGM PilotBox Pflichten des Betreibers Der Betreiber muss grundsätzlich die in seinem Land geltenden nationalen Vor- schriften bezüglich Betrieb, Funktionsprüfung, Reparatur und Wartung von elektro- nischen Geräten beachten. Qualifikation des Personals Die Installation, Inbetriebnahme und Wartung des Produkts darf nur durch ausge- bildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde. -
Seite 9: Sicherheitshinweise Zur Elektrischen Installation
(Grundanforderungen für sichere Trennung) erfüllen. Für die sichere Trennung die Zuleitungen getrennt von berührungsgefährlichen Stromkreisen führen oder zusätzlich isolieren. Grundsätzlich sind bei Verwendung der SGM PilotBox in Stromtankstellen die An- forderungen gemäß IEC 61851-1 und weiterer relevanter Normen anzuwenden. Grundlegende Sicherheitshinweise Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins... - Seite 10 Sicherheit SGM PilotBox Vorsicht! Überstrom in der Geräteversorgung! Brandgefahr und Beschädigung des Produkts durch Über- strom. Sichern Sie das Produkt mit einer geeigneten Sicherung gegen Ströme höher als 4 A ab. Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Über- spannung.
-
Seite 11: Lieferumfang
SGM PilotBox Lieferumfang Lieferumfang Der Lieferumfang für den SGM PilotBox umfasst die im Folgenden aufgeführten Zubehörteile. Bitte kontrollieren Sie, ob alle angegebenen Zubehörteile in Ihrem Karton enthalten sind. Sollte ein Teil fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Distributor. -
Seite 12: Technische Daten
Technische Daten SGM PilotBox Technische Daten Physikalische Eigenschaften Vorsicht! Überspannung und Spannungsspitzen aus dem Stromnetz! Brandgefahr und Beschädigung des Gerätes durch Über- spannung. Installieren Sie einen geeigneten Überspannungsschutz. Die angegebenen Daten wurden bei nominaler Eingangsspannung, unter Volllast und einer Umgebungstemperatur von 25 °C gemessen. Die Grenzwerttoleranzen unterliegen den üblichen Schwankungen. -
Seite 13: Anzeigen
SGM PilotBox Anzeigen Anzeigen LED-Anzeigen am Gerät Abbildung 1: LED-Anzeigen am Gerät Position Bezeichnung Power Release PlugIn Detection / Charge Tabelle 2: Beschreibung der LED-Anzeigen am Gerät... -
Seite 14: Bedeutung Der Anzeigen
Anzeigen SGM PilotBox Bedeutung der Anzeigen Bezeichnung Anzeige Bedeutung Power LED aus Keine Versorgungsspannung vorhanden LED grün Versorgungsspannung vorhanden Release LED aus Freigabeeingang für Ladung inaktiv; Laden ge- sperrt Startverzögerung zum Laden des internen Puf- blinkt fers für die Notentriegelung des Ladesteckers langsam aktiv (ca. -
Seite 15: Anschlüsse Und Signale
SGM PilotBox Anschlüsse und Signale Anschlüsse und Signale Anschlüsse am Gerät Abbildung 2: Anschlüsse am Gerät... -
Seite 16: Signal-Spezifikationen
Anschlüsse und Signale SGM PilotBox Klemme Bezeichnung Beschreibung 12..24 VDC Spannungsversorgung 12 V – 24 V DC Ground (Masse) Charge Ausgang: Ansteuerung für Ladeschütz Ventilation Ausgang: Ansteuerung für Belüftung Ventilation_Feedback Eingang: Rückführung für Belüftung Set_MaxCurrent_0 Eingang: Einstellung des maximalen Ladestroms... -
Seite 17: 5.2.2 Ausgänge
SGM PilotBox Anschlüsse und Signale Signal Beschreibung Set_MaxCurrent_0 Festlegung des maximal möglichen Ladestroms Set_MaxCurrent_1 Der Ladestrom ist in der Regel durch die Belastbarkeit der Ladesta- tion begrenzt und wird über diese beiden Eingänge eingestellt. Binäre 4-stufige Codierung: Set_Max_Current_0 Set_Max_Current_1 Strom... -
Seite 18: Tabelle 6: Signal-Spezifikationen - Ausgänge
63 A Plugin_Detection Ansteuerung für Ausgabe der Ladekabelerkennung Dieser Ausgang gibt aus, dass die SGM PilotBox das Anstecken ei- nes Ladekabels (Proximity) erkannt hat. Interlock_1 Ansteuerung der Steckerverriegelung Interlock_2 Dieser Ausgang dient zur Ansteuerung des Servomotors der Ste- ckerverriegelung. -
Seite 19: Beschaltung Bei Verschiedenen Belüftungssituationen
SGM PilotBox Anschlüsse und Signale Beschaltung bei verschiedenen Belüftungssituationen Bei Verwendung einer Belüftung muss der Eingang „Ventilation_Feedback“ (Venti- lation_FB, Klemme 5) so verschaltet werden, dass er bei funktionierender Belüftung aktiv wird. Falls die Belüftung kein solches Signal zur Verfügung stellt, bzw. bei Anwendung im Freien, kann der Eingang „Ventilation_Feedback“... -
Seite 20: Beispiel-Beschaltung
Anschlüsse und Signale SGM PilotBox Beispiel-Beschaltung Im Folgenden ist eine beispielhafte Beschaltung der SGM PilotBox dargestellt. Abbildung 3: Beispiel-Beschaltung... -
Seite 21: Funktionsübersicht
SGM PilotBox Funktionsübersicht Funktionsübersicht Die SGM PilotBox bieten Ihnen die folgenden Funktionen: Unterstützung des Standards IEC 61851, Ladeart Mode 3 - Erzeugung und Überwachung des Pilotsignals incl. Duty-Cycle zur Signalisierung des max. Ladestroms - Erkennung von Proxmity / Widerstandscodierung des Ladekabels - Ansteuerung des Lastschütz... -
Seite 22: Symbole Und Formatierungen Dieser Anleitung
Symbole und Formatierungen dieser Anleitung SGM PilotBox Symbole und Formatierungen dieser Anleitung Im Folgenden werden die Festlegungen, Formatierungen und Symbole erklärt, die in diesem Handbuch verwendet werden. Die unterschiedlichen Symbole sollen Ih- nen das Lesen und Auffinden der für Sie wichtigen Information erleichtern. Der fol- gende Text entspricht in seiner Struktur den Handlungsanweisungen dieses Hand- buchs. -
Seite 23: Montage
SGM PilotBox Montage Montage Dieser Abschnitt erklärt, wie Sie die SGM PilotBox auf einer Hutschiene mon- tieren, die Spannungsversorgung und die Steuerleitungen anklemmen und wie Sie sie wieder demontieren können. Vorsicht! Nässe und Flüssigkeiten aus der Umgebung können ins Innere der SGM PilotBox gelangen! Brandgefahr und Beschädigung des Produkts. - Seite 24 Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut- schiene an. An der oberen und der unteren Aussenkante der Hutschienen- nut der SGM PilotBox befinden sich jeweils Rasthaken. Haken Sie die obe- ren beim Ansetzen hinter der Oberkante der Hutschiene ein.
- Seite 25 Stecken Sie alle Steckverbinder in die zugehörigen Buchsen am SGM Pilot- Box. Die SGM PilotBox ist jetzt angeschlossen. Gerät von Hutschiene demontieren So demontieren Sie die SGM PilotBox von einer DIN-Hutschiene in einem Schaltschrank: Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite. ...
- Seite 26 Während Sie die Kunststofffeder mit dem unteren Rasthaken gespannt hal- ten, klappen Sie die SGM PilotBox von der Hutschiene weg. Haken Sie die SGM PilotBox aus und nehmen Sie es senkrecht zur Hut- schiene ab. Die SGM PilotBox ist wieder demontiert.
-
Seite 27: Fehlersuche
Ladung zu signalisieren LED „Release“ leuchtet rot, Steckerverriegelung nicht richtig angeschlossen. Relais in der SGM PilotBox Die SGM PilotBox versucht nach dem Start, die klickt zyklisch alle ca. 10s. Steckerverriegelung zu öffnen, und prüft die ord- Nach ein paar Minuten be- nungsgemäße Öffnung über den Rückführkon-... -
Seite 28: Tabellen & Abbildungen
Tabellen & Abbildungen SGM PilotBox Tabellen & Abbildungen 10.1 Tabellenverzeichnis Tabelle 1: Physikalische Eigenschaften ..............12 Tabelle 2: Beschreibung der LED-Anzeigen am Gerät..........13 Tabelle 3: Bedeutung der LED-Anzeigen..............14 Tabelle 4: Beschreibung der Anschlüsse..............16 Tabelle 5: Signal-Spezifikationen – Eingänge ............17 Tabelle 6: Signal-Spezifikationen –... -
Seite 29: Stichwortverzeichnis
SGM PilotBox Stichwortverzeichnis Stichwortverzeichnis Alternative Ergebnisse ....21 Lieferumfang ........10 Anklemmen ........22 Masse..........15 Ausgang .......... 15 Modifikation ........9 Belüftung......... 15 Montage .......... 22 Bestimmungsgemäße Verwendung.. 5 Nässe........... 8, 22 Betriebsspannung ......11 Oberfläche......... 9 Brandgefahr........9 Personal..........
