Montage

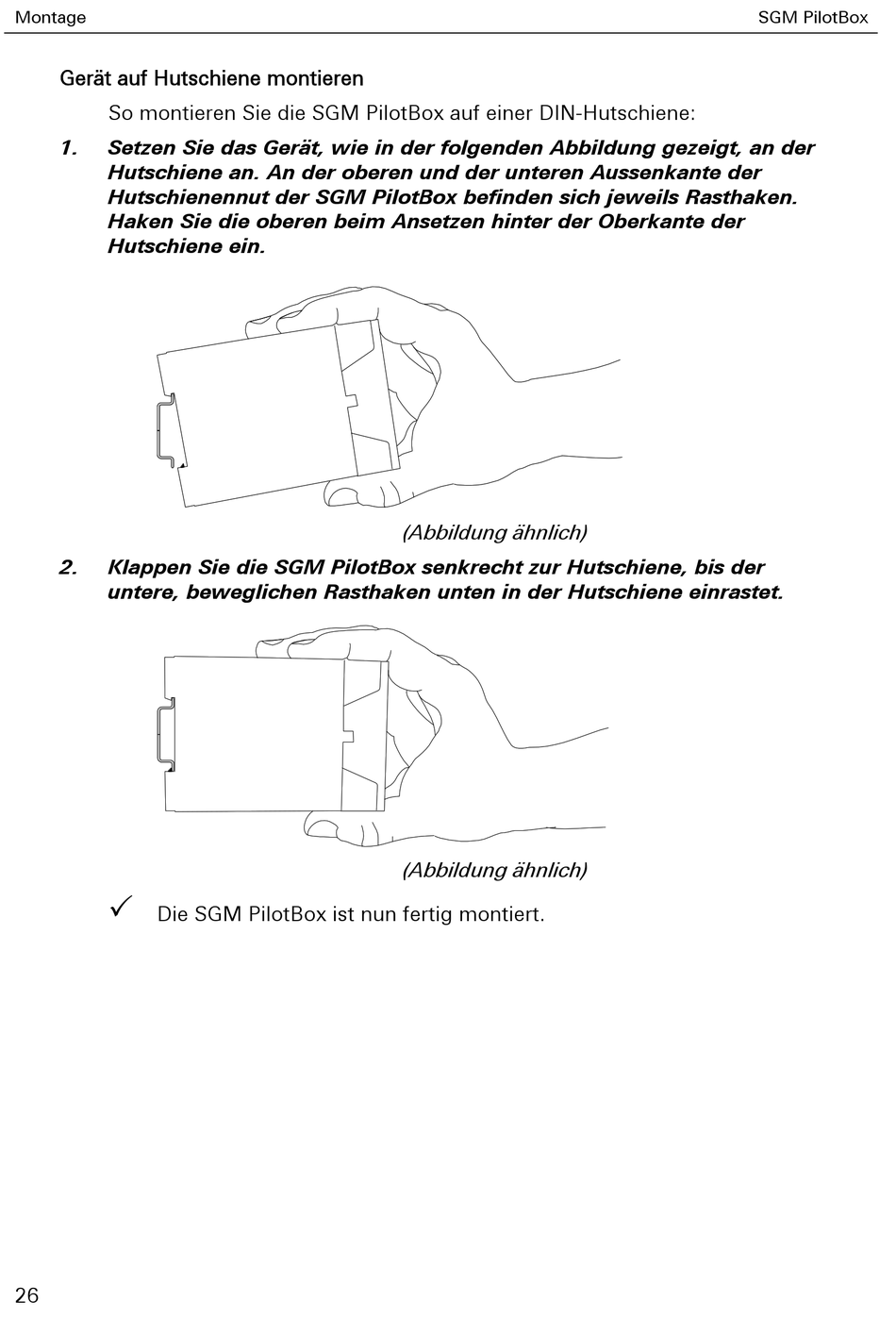

Gerät auf Hutschiene montieren
So montieren Sie die SGM PilotBox auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Aussenkante der
Hutschienennut der SGM PilotBox befinden sich jeweils Rasthaken.
Haken Sie die oberen beim Ansetzen hinter der Oberkante der
Hutschiene ein.
2. Klappen Sie die SGM PilotBox senkrecht zur Hutschiene, bis der
untere, beweglichen Rasthaken unten in der Hutschiene einrastet.

Die SGM PilotBox ist nun fertig montiert.
26
(Abbildung ähnlich)
(Abbildung ähnlich)
