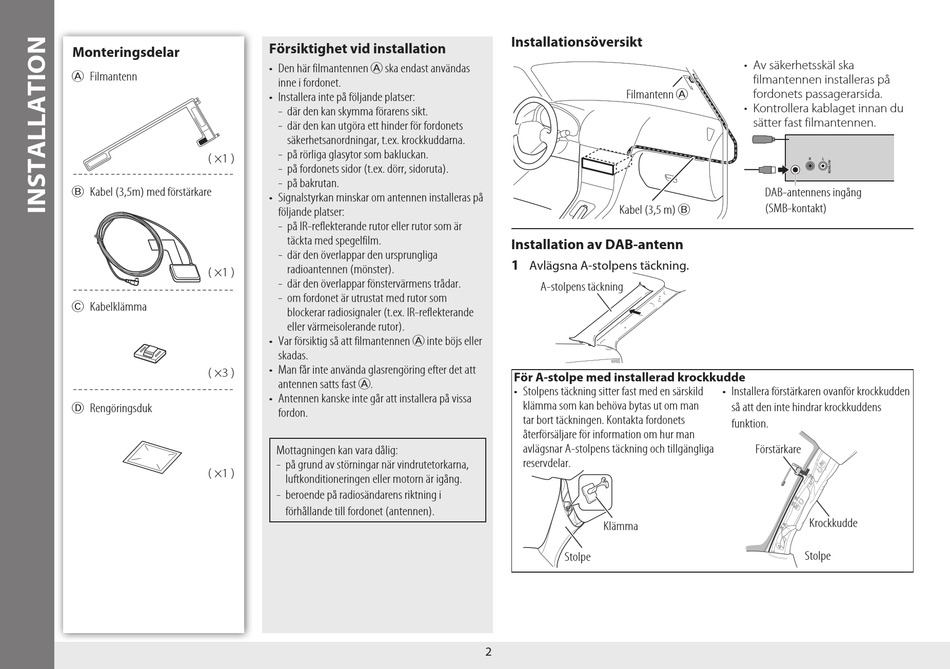

JVC KD-DB53AT Installationsanleitung Seite 14

Monteringsdelar
A Filmantenn
( ×1 )
B Kabel (3,5m) med förstärkare
( ×1 )
C Kabelklämma
( ×3 )
D Rengöringsduk
( ×1 )
Försiktighet vid installation
• Den här filmantennen A ska endast användas
inne i fordonet.
• Installera inte på följande platser:
- där den kan skymma förarens sikt.
- där den kan utgöra ett hinder för fordonets
säkerhetsanordningar, t.ex. krockkuddarna.
- på rörliga glasytor som bakluckan.
- på fordonets sidor (t.ex. dörr, sidoruta).
- på bakrutan.
• Signalstyrkan minskar om antennen installeras på
följande platser:
- på IR-reflekterande rutor eller rutor som är
täckta med spegelfilm.
- där den överlappar den ursprungliga
radioantennen (mönster).
- där den överlappar fönstervärmens trådar.
- om fordonet är utrustat med rutor som
blockerar radiosignaler (t.ex. IR-reflekterande
eller värmeisolerande rutor).
• Var försiktig så att filmantennen A inte böjs eller
skadas.
• Man får inte använda glasrengöring efter det att
antennen satts fast A.
• Antennen kanske inte går att installera på vissa
fordon.
Mottagningen kan vara dålig:
- på grund av störningar när vindrutetorkarna,
luftkonditioneringen eller motorn är igång.
- beroende på radiosändarens riktning i
förhållande till fordonet (antennen).
Installationsöversikt
Filmantenn A
Kabel (3,5 m) B
Installation av DAB-antenn
1
Avlägsna A-stolpens täckning.
A-stolpens täckning
För A-stolpe med installerad krockkudde
• Stolpens täckning sitter fast med en särskild
klämma som kan behöva bytas ut om man
tar bort täckningen. Kontakta fordonets
återförsäljare för information om hur man
avlägsnar A-stolpens täckning och tillgängliga
reservdelar.
Klämma
Stolpe
2
• Av säkerhetsskäl ska
filmantennen installeras på
fordonets passagerarsida.
• Kontrollera kablaget innan du
sätter fast filmantennen.
DAB-antennens ingång
(SMB-kontakt)
• Installera förstärkaren ovanför krockkudden
så att den inte hindrar krockkuddens
funktion.
Förstärkare
Krockkudde
Stolpe
