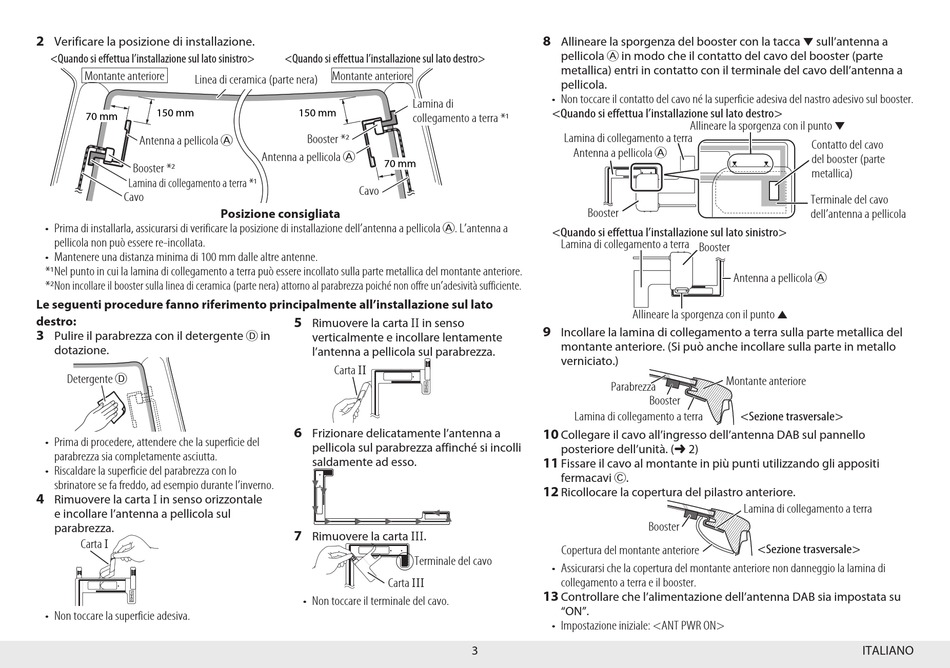

2
Verificare la posizione di installazione.
<Quando si effettua l'installazione sul lato sinistro>
Montante anteriore
Linea di ceramica (parte nera)
150 mm
70 mm
Antenna a pellicola A
Booster *2
Lamina di collegamento a terra *1
Cavo
• Prima di installarla, assicurarsi di verificare la posizione di installazione dell'antenna a pellicola A. L'antenna a
pellicola non può essere re-incollata.
• Mantenere una distanza minima di 100 mm dalle altre antenne.
*1 Nel punto in cui la lamina di collegamento a terra può essere incollato sulla parte metallica del montante anteriore.
*2 Non incollare il booster sulla linea di ceramica (parte nera) attorno al parabrezza poiché non offre un'adesività sufficiente.
Le seguenti procedure fanno riferimento principalmente all'installazione sul lato
destro:
3
Pulire il parabrezza con il detergente D in
dotazione.
Detergente D
• Prima di procedere, attendere che la superficie del
parabrezza sia completamente asciutta.
• Riscaldare la superficie del parabrezza con lo
sbrinatore se fa freddo, ad esempio durante l'inverno.
4
Rimuovere la carta I in senso orizzontale
e incollare l'antenna a pellicola sul
parabrezza.
Carta I
• Non toccare la superficie adesiva.
<Quando si effettua l'installazione sul lato destro>
Montante anteriore
150 mm
Booster *2
Antenna a pellicola A
70 mm
Cavo
Posizione consigliata
5
Rimuovere la carta II in senso
verticalmente e incollare lentamente
l'antenna a pellicola sul parabrezza.
Carta II
6
Frizionare delicatamente l'antenna a
pellicola sul parabrezza affinché si incolli
saldamente ad esso.
7
Rimuovere la carta III.
Carta III
• Non toccare il terminale del cavo.
8
Allineare la sporgenza del booster con la tacca ∞ sull'antenna a
pellicola A in modo che il contatto del cavo del booster (parte
metallica) entri in contatto con il terminale del cavo dell'antenna a
pellicola.
• Non toccare il contatto del cavo né la superficie adesiva del nastro adesivo sul booster.
Lamina di
<Quando si effettua l'installazione sul lato destro>
collegamento a terra *1
Lamina di collegamento a terra
Antenna a pellicola A
Booster
<Quando si effettua l'installazione sul lato sinistro>
Lamina di collegamento a terra
9
Incollare la lamina di collegamento a terra sulla parte metallica del
montante anteriore. (Si può anche incollare sulla parte in metallo
verniciato.)
Lamina di collegamento a terra
10
Collegare il cavo all'ingresso dell'antenna DAB sul pannello
posteriore dell'unità. ( ➜ 2)
11
Fissare il cavo al montante in più punti utilizzando gli appositi
fermacavi C.
12
Ricollocare la copertura del pilastro anteriore.
Copertura del montante anteriore
Terminale del cavo
• Assicurarsi che la copertura del montante anteriore non danneggio la lamina di
collegamento a terra e il booster.
13
Controllare che l'alimentazione dell'antenna DAB sia impostata su
"ON".
• Impostazione iniziale: <ANT PWR ON>
3
Allineare la sporgenza con il punto ∞
Booster
Antenna a pellicola A
Allineare la sporgenza con il punto 5
Montante anteriore
Parabrezza
Booster
<Sezione trasversale>
Lamina di collegamento a terra
Booster
<Sezione trasversale>
Contatto del cavo
del booster (parte
metallica)
Terminale del cavo
dell'antenna a pellicola
ITALIANO
