УСТАНОВКА И ПОДКЛЮЧЕНИЕ

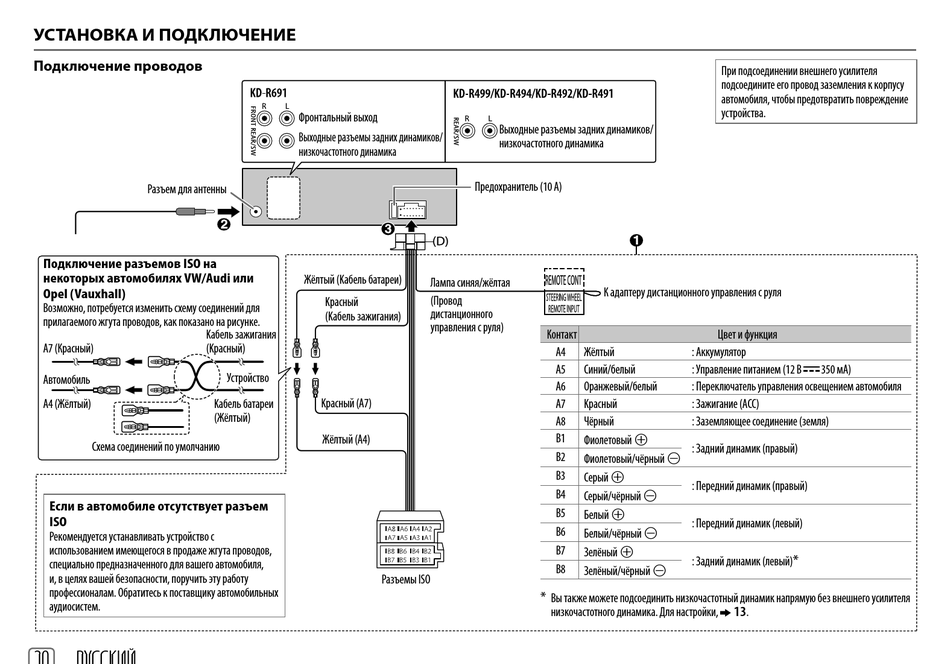

Подключение проводов
Разъем для антенны
Подключение разъемов ISO на
некоторых автомобилях VW/Audi или
Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.
Kабель зажигания
A7 (Красный) (Kрасный)
Автомобиль
A4 (Жёлтый)
Схема соединений по умолчанию
Если в автомобиле отсутствует разъем
ISO
Рекомендуется устанавливать устройство с
использованием имеющегося в продаже жгута проводов,
специально предназначенного для вашего автомобиля,
и, в целях вашей безопасности, поручить эту работу
профессионалам. Обратитесь к поставщику автомобильных
аудиосистем.
20
РУССКИЙ
Фронтальный выход
Выходные разъемы задних динамиков/
низкочастотного динамика
Жёлтый (Kабель батареи)
Kрасный
(Kабель зажигания)
Устройство
Kабель батареи Kрасный (A7)
(Жёлтый)
Жёлтый (A4)
Разъемы ISO
Выходные разъемы задних динамиков/
низкочастотного динамика
Предохранитель (10 A)
Лампа синяя/жёлтая
К адаптеру дистанционного управления с руля
(Провод
дистанционного
управления с руля)
Контакт
A4 Жёлтый
A5 Синий/белый
A6 Оранжевый/белый
A7 Kрасный
A8 Чёрный
B1
Фиолетовый
B2
Фиолетовый/чёрный
B3
Cерый
B4
Серый/чёрный
B5
Белый
B6
Белый/чёрный
B7
Зелёный
B8
Зелёный/чёрный
*
Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя
низкочастотного динамика. Для настройки,
При подсоединении внешнего усилителя
подсоедините его провод заземления к корпусу
автомобиля, чтобы предотвратить повреждение
устройства.
Цвет и функция
: Аккумулятор
: Управление питанием (12 В
: Переключатель управления освещением автомобиля
: Зажигание (АCC)
: Заземляющее соединение (земля)
]
: Задний динамик (правый)
[
]
: Передний динамик (правый)
[
]
: Передний динамик (левый)
[
]
: Задний динамик (левый)
[
13
.
350 мА)
*
