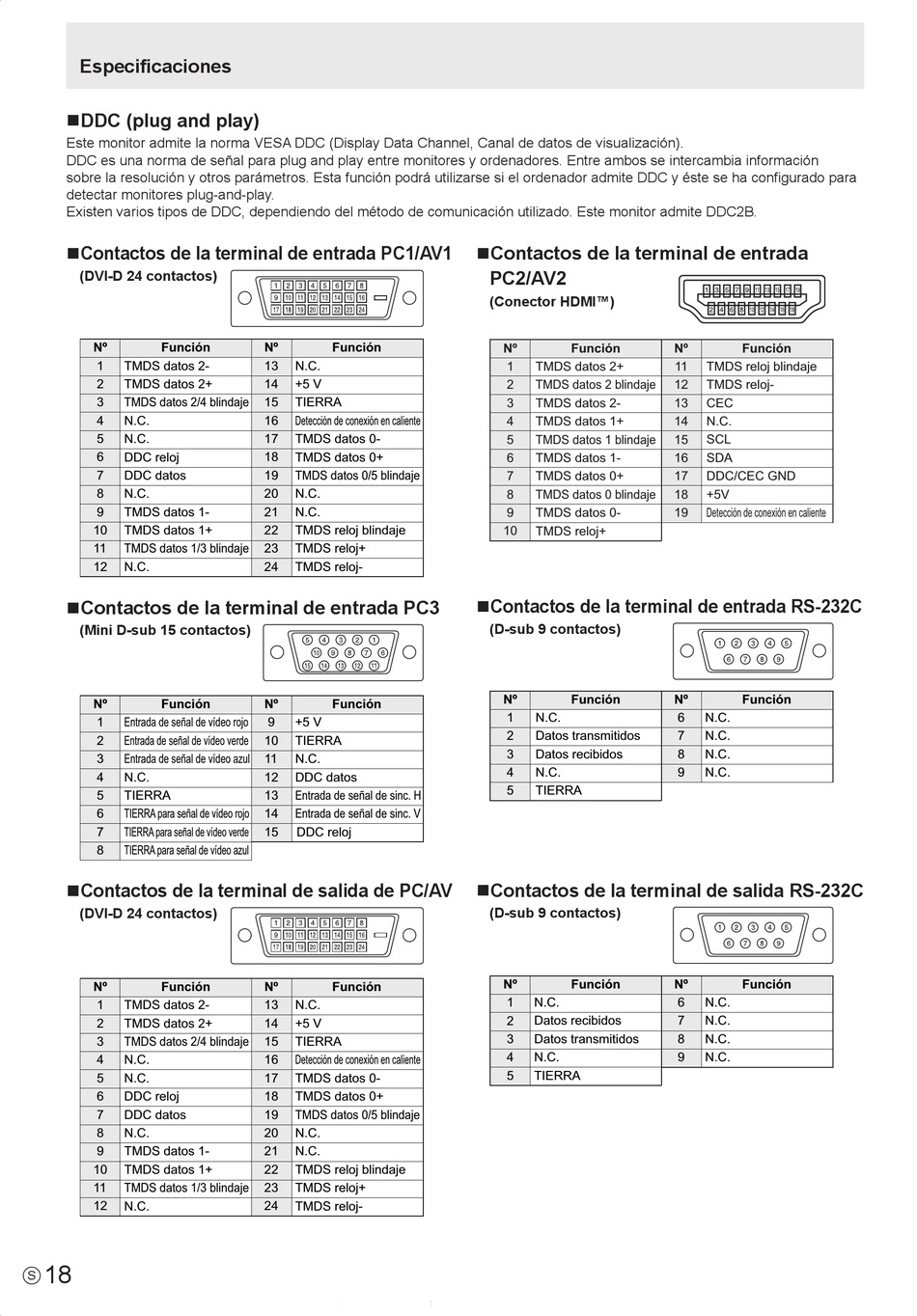

Especificaciones
nDDC (plug and play)
Este monitor admite la norma VESA DDC (Display Data Channel, Canal de datos de visualización).
DDC es una norma de señal para plug and play entre monitores y ordenadores. Entre ambos se intercambia información
sobre la resolución y otros parámetros. Esta función podrá utilizarse si el ordenador admite DDC y éste se ha configurado para
detectar monitores plug-and-play.
Existen varios tipos de DDC, dependiendo del método de comunicación utilizado. Este monitor admite DDC2B.
nContactos de la terminal de entrada PC1/AV1
(DVI-D 24 contactos)
Nº Función
1 TMDS datos 2-
2 TMDS datos 2+
3
TMDS datos 2/4 blindaje
4 N.C.
5 N.C.
6 DDC reloj
7 DDC datos
8 N.C.
9 TMDS datos 1-
10 TMDS datos 1+
11 TMDS datos 1/3 blindaje
12
N.C.
nContactos de la terminal de entrada PC3
(Mini D-sub 15 contactos)
Nº Función
1 Entrada de señal de vídeo rojo
2 Entrada de señal de vídeo verde
3 Entrada de señal de vídeo azul
4 N.C.
5 TIERRA
6 TIERRA para señal de vídeo rojo
7 TIERRA para señal de vídeo verde
8 TIERRA para señal de vídeo azul
nContactos de la terminal de salida de PC/AV
(DVI-D 24 contactos)
Nº Función
1 TMDS datos 2-
2 TMDS datos 2+
3 TMDS datos 2/4 blindaje
4 N.C.
5 N.C.
6 DDC reloj
7 DDC datos
8 N.C.
9 TMDS datos 1-
10 TMDS datos 1+
11 TMDS datos 1/3 blindaje
12 N.C.
18
S
Nº Función
13 N.C.
14 +5 V
15 TIERRA
16 Detección de conexión en caliente
17 TMDS datos 0-
18 TMDS datos 0+
19 TMDS datos 0/5 blindaje
20 N.C.
21 N.C.
22 TMDS reloj blindaje
23 TMDS reloj+
24
TMDS reloj-
Nº Función
9 +5 V
TIERRA
10
11 N.C.
12 DDC datos
13 Entrada de señal de sinc. H
14 Entrada de señal de sinc. V
15 DDC reloj
Nº Función
13 N.C.
14 +5 V
15 TIERRA
16 Detección de conexión en caliente
17 TMDS datos 0-
18 TMDS datos 0+
19 TMDS datos 0/5 blindaje
20 N.C.
21 N.C.
22 TMDS reloj blindaje
23 TMDS reloj+
24 TMDS reloj-
nContactos de la terminal de entrada
PC2/AV2
(Conector HDMI™)
Nº Función
1 TMDS datos 2+
2 TMDS datos 2 blindaje
3 TMDS datos 2-
4 TMDS datos 1+
5 TMDS datos 1 blindaje
6 TMDS datos 1-
7 TMDS datos 0+
8
TMDS datos 0 blindaje
9 TMDS datos 0-
10 TMDS reloj+
nContactos de la terminal de entrada RS-232C
(D-sub 9 contactos)
Nº Función
1 N.C.
2 Datos transmitidos
3 Datos recibidos
4 N.C.
5 TIERRA
nContactos de la terminal de salida RS-232C
(D-sub 9 contactos)
Nº Función
1 N.C.
2 Datos recibidos
3 Datos transmitidos
N.C.
4
5 TIERRA
Nº Función
11 TMDS reloj blindaje
12 TMDS reloj-
13 CEC
14 N.C.
15 SCL
16 SDA
17 DDC/CEC GND
18 +5V
19 Detección de conexión en caliente
Nº Función
6 N.C.
7 N.C.
8 N.C.
9 N.C.
Nº Función
6 N.C.
7 N.C.
8 N.C.
9 N.C.
